Los anclajes deben ser instalados en un material base que disponga de unas características adecuadas, para transmitir las cargas correctamente.
El espesor del material base es uno de los aspectos a tener en cuenta para seleccionar el anclaje más adecuado a cada aplicación.
Durante la selección del anclaje, podemos encontrarnos con los siguientes casos:
Espesor del material base ≥ 100mm
Cualquier gama de anclajes homologados de nuestro catálogo puede ser utilizada en esta aplicación.
Debe tenerse en cuenta la métrica del anclaje seleccionado, ya que las medidas grandes de anclaje, pueden requerir espesores superiores de 100 mm de hormigón.
Espeso del material base ≥ 80 mm
Para esta aplicación, disponemos de varias alternativas de anclajes homologados:
- Anclaje de cuña MTP-X de M8; ETA 12/0397
- Anclaje de golpe ANCU+; ETA 24/1214
- Anclaje hembra corto HEHC; ETA 14/0068
- Anclaje de golpe NA; ETA 24/0011
- Tornillo para hormigón TH / TFE medidas #5 y #6; ETA 20/0494
- Tornillo para hormigón SFT; ETA 25/0078.
Espesor del material base < 80mm
En este caso, se recomiendan realizar ensayos sobre el material base para determinar los valores de resistencia del anclaje y verificar que el material base donde van a ser instalados resiste los esfuerzos requeridos, sin presentar ningún tipo de fallo. Se deben considerar la resistencia del material base a esfuerzos a flexión originados por las cargas transmitidas por los anclajes.
Losas alveolares con espesor reducido del fondo del alveolo
Para losas alveolares se pueden emplear las siguientes gamas de anclajes homologados:

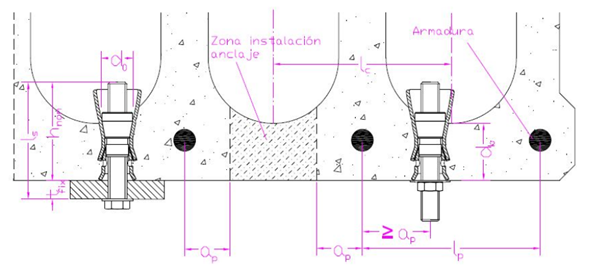

- HC: es un anclaje específico para esta aplicación. Espesor mínimo del fondo del alveolo: 25 mm. ETE 15/0912
- Hembra corta HEHC. Espesor mínimo del fondo del alveolo: 35 mm. ETE 14/0068.

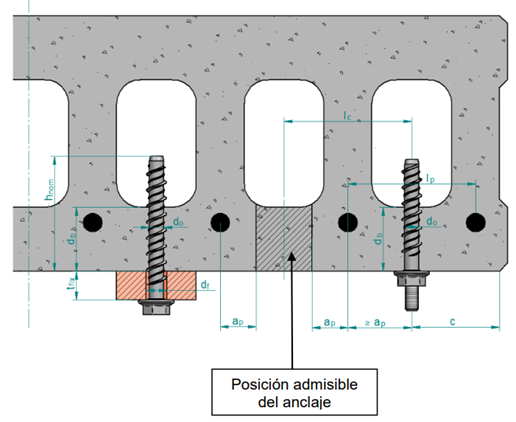

- Tornillo para hormigón TH o TF. Espesor mínimo del fondo del alveolo: 25 mm. ETE 20/0494.
En todos los casos se debe respetar una distancia mínima entre anclaje y cordón de tesado de 50 mm.
Última revisión: FAQ55 rev0
