Les ancrages doivent être installés sur un matériau de base offrant des caractéristiques appropriées afin de transmettre correctement les charges.
L’épaisseur du matériau de base est l’un des facteurs à prendre en compte pour sélectionner l’ancrage convenant le mieux à chaque application.
Lors de la sélection de l’ancrage, plusieurs cas sont possibles :
Épaisseur du matériau de base ≥ 100 mm
Vous pouvez utiliser n’importe laquelle des gammes d’ancrages Index homologués dans votre catalogue pour cette application.
Vous devez prendre en compte la métrique de l’ancrage sélectionné, car les ancrages de grande taille peuvent nécessiter des épaisseurs de béton supérieures à 100 mm.
Épaisseur du matériau de base ≥ 80 mm
Pour cette application, nous disposons de plusieurs modèles d’ancrages homologués que vous pouvez utiliser :
- Ancrage à coin MTP-X de M8 ; ETA 12/0397
- Ancrage à frapper ANCU+ ; ETA 24/1214
- Ancrage femelle court HEHC ; ETA 14/0068
- Ancrage à frapper NA ; ETA 24/0011
- Vis à béton TH / TFE dimensions 5 et 6 ; ETA 20/0494
- Vis à béton SFT ; ETA 25/0078.
Épaisseur du matériau de base < 80 mm
Dans ce cas, nous recommandons de réaliser des tests sur le matériau de base afin de déterminer les valeurs de résistance de l’ancrage et de vérifier que le matériau de base devant recevoir les ancrages résiste aux efforts requis sans présenter aucun type de défaillance. La résistance du matériau devra être étudiée en fonction des contraintes de flexion résultant des charges transmises par les ancrages.
Dalles alvéolées avec une épaisseur réduite au fond de l’alvéole
Pour les dalles alvéolées, vous pouvez utiliser les gammes d’ancrages homologués ci-dessous :

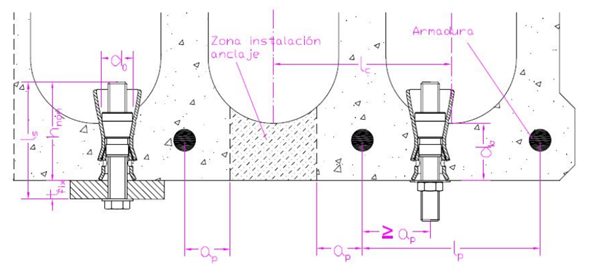

- HC : il s’agit d’un ancrage spécialement adapté à cette application. Épaisseur minimum du fond de l’alvéole : 25 mm. ETE 15/0912

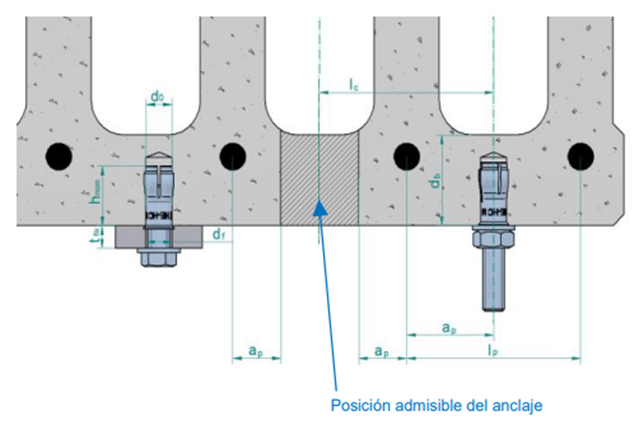

- Ancrage femelle court HEHC. Épaisseur minimum du fond de l’alvéole : 35 mm. ETE 14/0068.

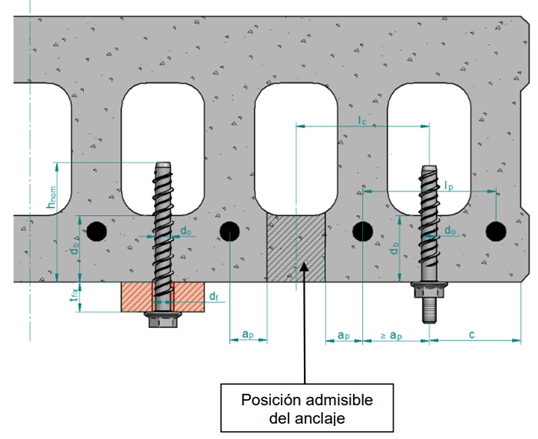

- Vis à béton TH ou TF. Épaisseur minimum du fond de l’alvéole : 25 mm. ETE 20/0494.
Dans tous les cas, vous devez respecter une distance minimum de 50 mm entre l’ancrage et le cordon de précontrainte.
Dernière révision : FAQ55 rev0
