As ancoragens devem ser instaladas num material de base que disponha das características adequadas para a transmissão de cargas corretamente.
A espessura do material base é um dos aspetos a ter em conta ao selecionar a ancoragem mais adequada a cada aplicação.
Durante a seleção da ancoragem, podemos deparar-nos com os seguintes casos:
Espessura do material de base ≥ 100 mm
Qualquer gama de ancoragens homologada no índice do seu catálogo pode ser utilizada nesta aplicação.
Deve ter em conta a métrica da ancoragem selecionada dado que as medidas grandes de ancoragem podem exigir espessuras superiores de 100 mm de betão.
Espessura do material de base ≥ 80 mm
Para esta aplicação, dispomos de várias alternativas de ancoragens homologadas:
- Ancoragem de cunha MTP-X de M8; ETA 12/0397
- Ancoragem de expansão ANCU+; ETA 24/1214
- Ancoragem fêmea curta HEHC; ETA 14/0068
- Ancoragem de expansão NA; ETA 24/0011
- Parafuso para betão TH / TFE medidas #5 y #6; ETA 20/0494
- Parafuso para betão SFT; ETA 25/0078.
Espessura do material de base < 80 mm
Neste caso, recomenda-se que sejam realizados ensaios sobre o material de base para determinar os valores de resistência da ancoragem e verificar que o material de base onde vão ser instaladas as ancoragens resiste aos esforços exigidos sem apresentar qualquer tipo de falha. Devem ser considerada a resistência do material de base em esforços de flexão originados pelas cargas transmitidas pelas ancoragens.
Lajes alveolares com espessura reduzida no fundo do alvéolo
Para lajes alveolares podem ser utilizadas as seguintes gamas de ancoragens homologadas:

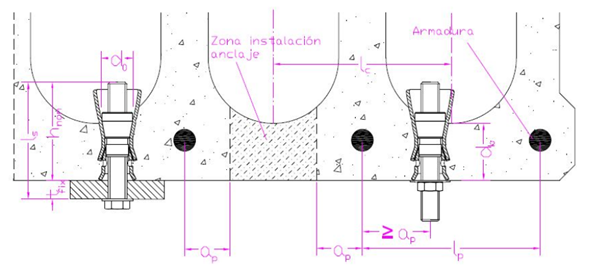

- HC: é uma ancoragem específica para esta aplicação. Espessura mínima no fundo do alvéolo: 25 mm. ETE 15/0912
- Fêmea curta HEHC. Espessura mínima do fundo do alvéolo: 35 mm. ETE 14/0068.

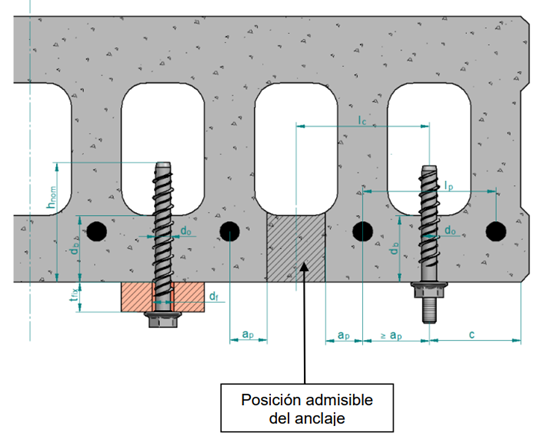

- Parafuso para betão TH ou TF. Espessura mínima do fundo do alvéolo: 25 mm. ETE 20/0494.
Em todos os casos deve ser respeitada uma distância mínima entre a ancoragem e o cordão de pré-esforço de 50 mm.
Última revisão: FAQ55 rev0
