Tornillos para hormigón INDEX®

Ahorra hasta un 45% de tiempo en la instalación, con una máxima capacidad de carga

Los tornillos para hormigón de fijación directa INDEX®, de alto rendimiento y homologados, son la solución más efectiva para profesionales que buscan una instalación rápida y sencilla de elementos estructurales y no estructurales en hormigón fisurado y no fisurado.

INDEX bodegon TH TX 1

Gama de tornillos para hormigón

rp atlantis c3 h
THE

THE

Cabeza hexagonal. Recubrimiento ATLANTIS C3-H
rp atlantis c3 h
THA

THA

Cabeza avellanada.
Recubrimiento ATLANTIS C3-H

rp atlantis c3 h
THP

THP

Cabeza alomada.
Recubrimiento ATLANTIS C3-H

rp atlantis c3 h
THT

THT

Cabeza Truss.
Recubrimiento ATLANTIS C3-H

TFE

TFE

Cabeza hexagonal.
Recubrimiento zincado

TFA

TFA

Cabeza avellanada. Recubrimiento zincado
TFP

TFP

Cabeza alomada. Recubrimiento zincado
TFT

TFT

Cabeza Truss. Recubrimiento zincado
TFN

TFN

Cabeza hexagonal sin arandela.
Recubrimiento zincado

TFS

TFS

Espárrago.
Recubrimiento zincado

TFM

TFM

Cabeza rosca macho.
Recubrimiento zincado

TFF

TFF

Cabeza rosca hembra. Recubrimiento zincado
TFY

TFY

Cabeza argolla. Recubrimiento zincado
MAT INOX A4
TXA

TXA

Cabeza avellanada con punta bimetal. Recubrimiento inoxidable A4
MAT INOX A4
TXE

TXE

Cabeza hexagonal con punta bimetal. Recubrimiento inoxidable A4
MAT INOX A4
TXP

TXP

Cabeza alomada con punta bimetal. Recubrimiento inoxidable A4
MAT INOX A4
TXT

TXT

Cabeza Truss con punta bimetal. Recubrimiento inoxidable A4

¿Por qué son la mejor solución de fijación para tus instalaciones? Te lo explicamos

Máximas garantías de seguridad y calidad

Los tornillos para hormigón están homologados acorde a los estándares más exigentes de la industria, garantizando proyectos seguros y confiables, incluso en aplicaciones críticas o entornos de alto riesgo.

ETA 20/0046

Homologado (ETA 20/0046) en opción 1 para la instalación en hormigón fisurado y no fisurado (C20/25-C50/60). Ver ficha.

ETA 20/0494

Homologado (ETA 20/0494) para sistemas redundantes no estructurales en homigón (≥ C20/25) y losas alveolares (≥ C30/37). Ver ficha.

Resistencia al fuego

Homologado a resistencia a fuego R30-R120 en hormigón.

Sísmica C1&C2

Homologación Sísmica C1&C2 para la instalación estructural cuando hay riesgo de producirse algún movimiento sísmico.

Instalación hasta en tres profundidades

Los tornillos para hormigón permiten la instalación con hasta tres profundidades de atornillado distintas (en versión Ø6 y Ø10), ofreciéndote versatilidad de uso en múltiples escenarios.

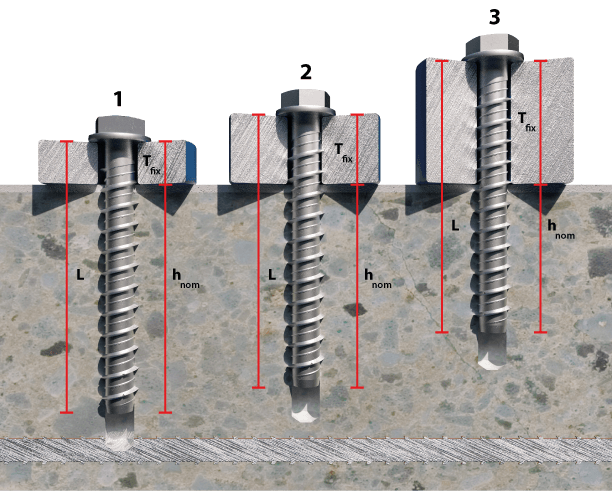

Vista con cotas de las tres profundidades de instalación de los tornillos para hormigón TH/TX/TF de INDEX

THE 10 x 100 (ejemplo)

* En hormigón C20/25 no fisurado. El resto de las medidas están homologadas para dos profundidades de instalación.
Instalación Fig. 1 Fig. 2 Fig. 3
hnom Profundidad de instalación 85 mm 75 mm 55 mm
Nrec Carga máxima recomendada a tracción * 1.342 kg 1.095 kg 654 kg
Tfix Espesor máximo a fijar 15 mm 25 mm 45 mm

Diseño y geometría del tornillo para hormigón

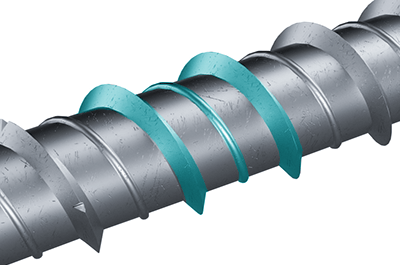

Rosca doble patentada diseñada para incrustarse en el hormigón y garantizar las máximas cargas.
Rosca doble patentada diseñada para incrustarse en el hormigón y garantizar las máximas cargas.
Punta templada que garantiza una mayor dureza, durabilidad y facilidad durante la instalación.
Punta templada que garantiza una mayor dureza, durabilidad y facilidad durante la instalación.

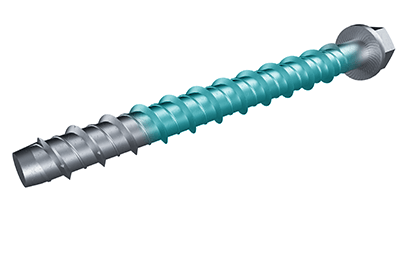

Cuerpo de acero al carbono estampado de alta resistencia.
Cuerpo de acero al carbono estampado de alta resistencia.

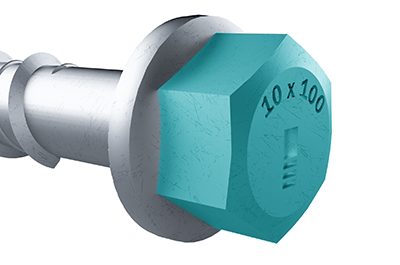

Cabeza THE y TFE con arandela estriada estampada en versiones hexagonales, que asegura un apriete contra el material base, impidiendo que la fijación se afloje.
Cabeza THE y TFE con arandela estriada estampada en versiones hexagonales, que asegura un apriete contra el material base, impidiendo que la fijación se afloje.

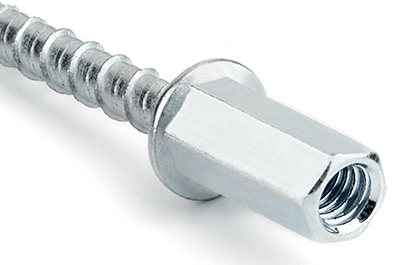

Cabeza TFF con rosca hembra y doble rosca M8 / M10, para la fijación de varillas roscadas en techos de hormigón y losas alveolares. Adecuado para suspensión de conductos de aire acondicionado, bandejas de cables o sistemas de tubería.
Cabeza TFF con rosca hembra y doble rosca M8 / M10, para la fijación de varillas roscadas en techos de hormigón y losas alveolares. Adecuado para suspensión de conductos de aire acondicionado, bandejas de cables o sistemas de tubería.

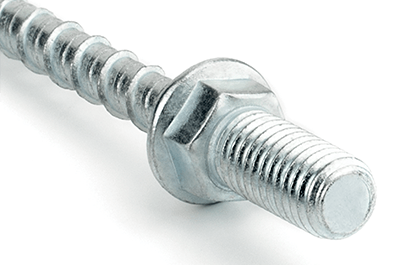

Cabeza TFM con rosca macho para la fijación de abrazaderas en hormigón y losas alveolares.
Cabeza TFM con rosca macho para la fijación de abrazaderas en hormigón y losas alveolares.
Cabeza con la medida estampada (excepto en Ø5).
Cabeza con la medida estampada (excepto en Ø5).

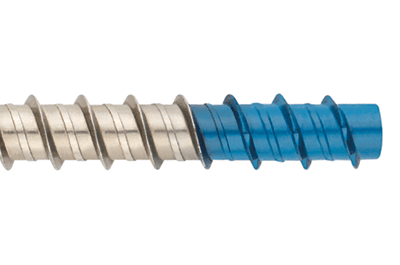

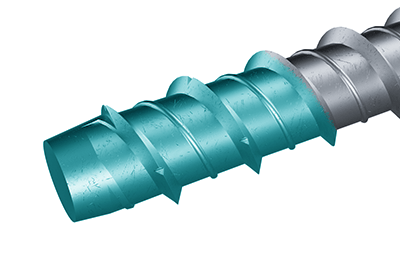

Versión Bimetal que ofrece la dureza de la punta de acero al carbono endurecida para facilitar la instalación, con fuste de acero inoxidable A4 para conferir protección contra la corrosión.
Versión Bimetal que ofrece la dureza de la punta de acero al carbono endurecida para facilitar la instalación, con fuste de acero inoxidable A4 para conferir protección contra la corrosión.

Conoce la tecnología BIMETAL

Anclajes fabricados con acero inoxidable A4 y acero al carbono

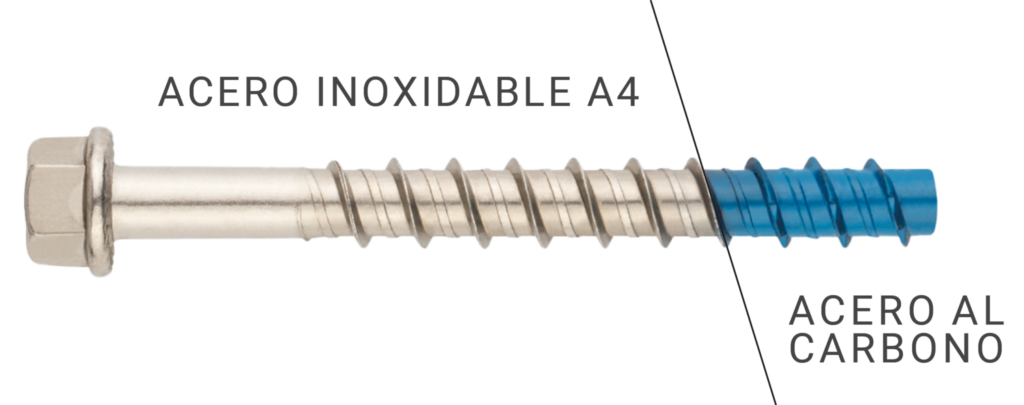

montaje2 TXE

Los modelos de tornillos para hormigón TX están fabricado con la tecnología BIMETAL que ofrece una alta resistencia tanto a la corrosión como al desgaste durante la instalación, gracias a la combinación del acero inoxidable y el acero al carbono.

Prestaciones del acero inoxidable A4

El cuerpo del anclaje está fabricado en acero inoxidable A4, diseñado para resistir la corrosión, la oxidación y las condiciones más extremas, hasta niveles de corrosión C5. Es apto para aplicaciones en espacios exteriores como áreas costeras, exteriores con alta contaminación industrial, zonas cercanas a carreteras y zonas tropicales y subtropicales.

Resistencia del acero al carbono

La punta del anclaje está fabricada en acero al carbono endurecido, lo que permite soportar la fricción y el desgaste generados durante la instalación en materiales duros como el hormigón. El color azul de la punta identifica la zona donde se produce la fusión de ambos materiales.

Tornillos directos a hormigón para fijación de elementos estructurales y no estructurales

Aplicaciones para versión homologada ETA 20/0046 (instalaciones en hormigón fisurado y no fisurado)

  • Aplicaciones estructurales
  • Toldos o señalización provisional
  • Asientos en estadios
  • Estructuras de madera a hormigón
  • Barandillas y vallados
  • Estanterías y racks
  • Vigas y pilares estructurales

Aplicaciones para versiones de instalaciones no estructurales (ETA 20/0494)

  • Fijación de tuberías
  • Conductos de aire acondicionado
  • Bandejas eléctricas o sistemas de cableado
  • Instalaciones en techos de hormigón hueco
  • Instalaciones en techos de losas alveolares

Recubrimientos para una máxima protección

C1 C2 C3 C4 C5
Pictograma RP Zincado Pictograma RP Atlantis C3 H Pictograma material Inoxidable A4
Pictograma apto para aplicación en interiores sin condensación Interiores sin condensación
Pictograma apto para aplicación en interiores con condensación temporal Interiores con condensación temporal
Pictograma apto para aplicación en exteriores en zonas rurales con muy baja contaminación Exteriores en zonas rurales con muy baja contaminación
Pictograma apto para aplicación en exteriores con baja contaminación Exteriores con baja contaminación
Pictograma apto para aplicación en exteriores con concentración moderada de contaminación Exteriores con concentración moderada de contaminación
Pictograma apto para aplicación en áreas costeras Áreas costeras
Pictograma apto para aplicación en exteriores con fuerte contaminación industrial Exteriores con fuerte contaminación industrial
Pictograma apto para aplicación en zonas cercanas a carreteras Zonas cercanas a carreteras
rp atlantis c3 h

Recubrimiento Atlantis C3-H: válido para condiciones interiores secas (50 años) o en ambientes exteriores tipo C3 según la norma ISO 9223, por un periodo de 25 años.

Recubrimiento Zincado: apto para uso en condiciones interiores secas (categoría C1 según la norma ISO 923), por un periodo de 50 años.
MAT INOX A4

Recubrimiento Inoxidable (AISI 316): válido para interior y exterior, en zonas costeras o industriales, zonas expuestas a alta contaminación o zonas cercanas a carreteras.

Los profesionales que ya utilizan tornillos para hormigón INDEX® te cuentan su experiencia

personas 4.1

"Al ser unos anclajes tan sencillos de instalar me ahorro hasta un 45% de tiempo en la instalación."

personas 4.4

"Son los anclajes perfectos para instalaciones temporales ya que se pueden desmontar."

personas 4.3

"Rinden mejor porque soportan hasta un 100% más de carga que los anclajes de expansión."

personas 4.2

"Facilitan mi trabajo porque puedo utilizarlos en diferentes profundidades y materiales."

Aprende con nosotros

En este vídeo explicamos los tipos de tornillos para hormigón que existen, para qué se utilizan, cuáles son sus principales ventajas y cómo instalarlos correctamente siguiendo las instrucciones de la ficha técnica.

Prestaciones superiores en cargas y distancias

Con los tornillos para hormigón aumentamos las cargas máximas recomendadas en hormigón fisurado y no fisurado de C20/25 a C50/60. Además, pueden instalarse a distancias reducidas entre anclajes y al borde del elemento de hormigón.

Guía de instalación

Instalación para versión homologada ETA 20/0046 (instalaciones en hormigón fisurado y no fisurado)

Instalación para versiones de instalaciones no estructurales (ETA 20/0494)
