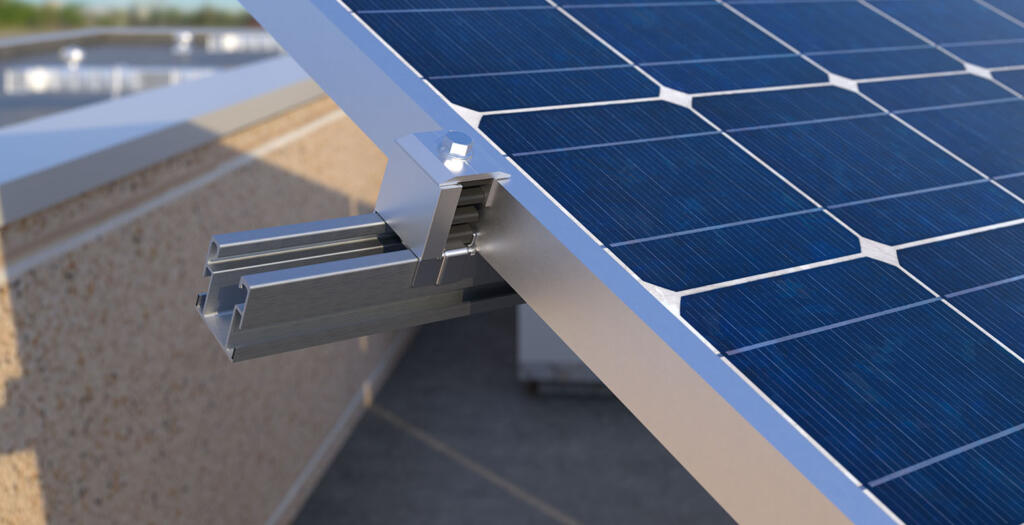

Sistemas de instalación y fijaciones para paneles solares
Estructuras para placas de acero y aluminio, anclajes y accesorios que simplifican la gestión de los componentes, el ensamblado y el mantenimiento de la instalación.
Estructuras y kits: todo lo necesario para una instalación fácil y rápida de paneles solares

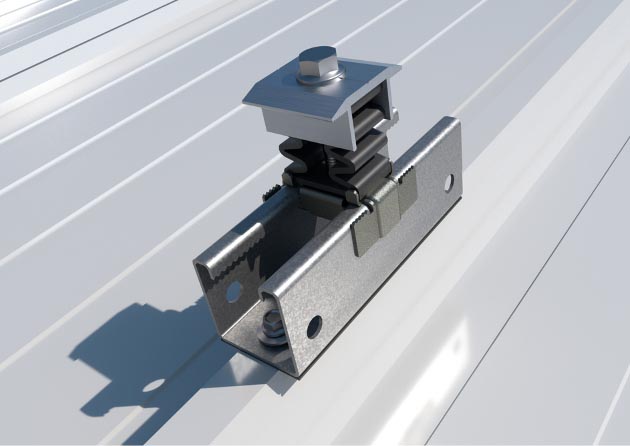

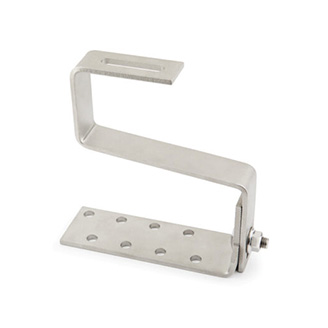

Fijación de placas con soluciones innovadoras de alta fiabilidad y fácil instalación, intercambiables entre todos los sistemas de montaje.

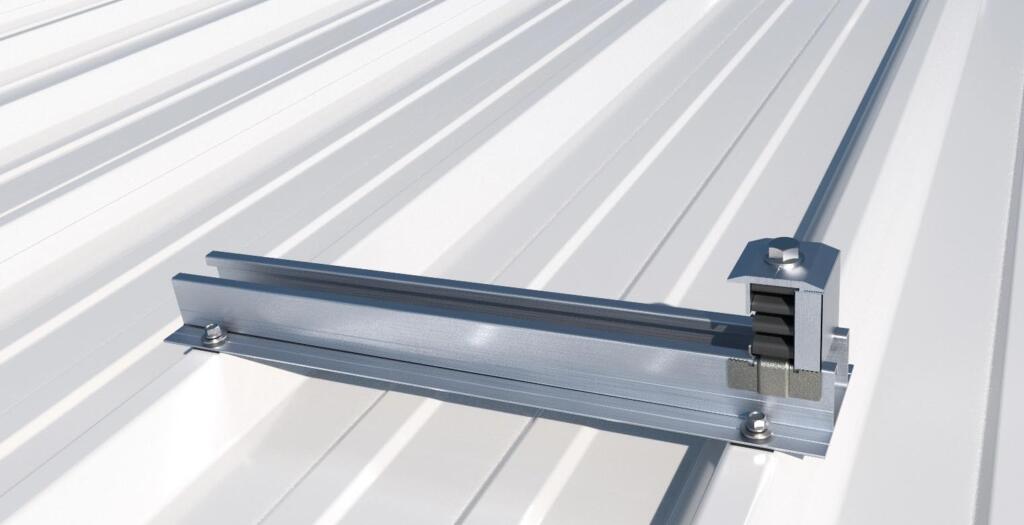

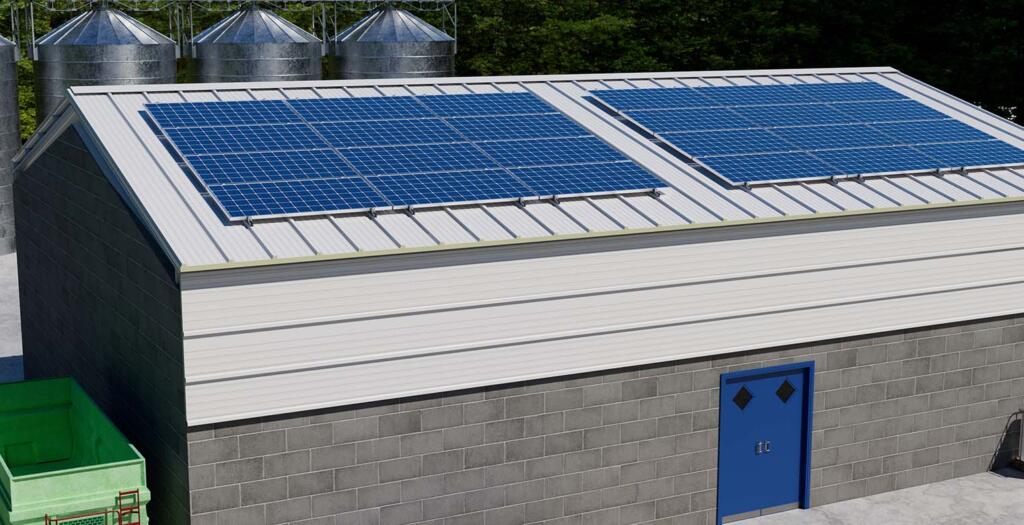

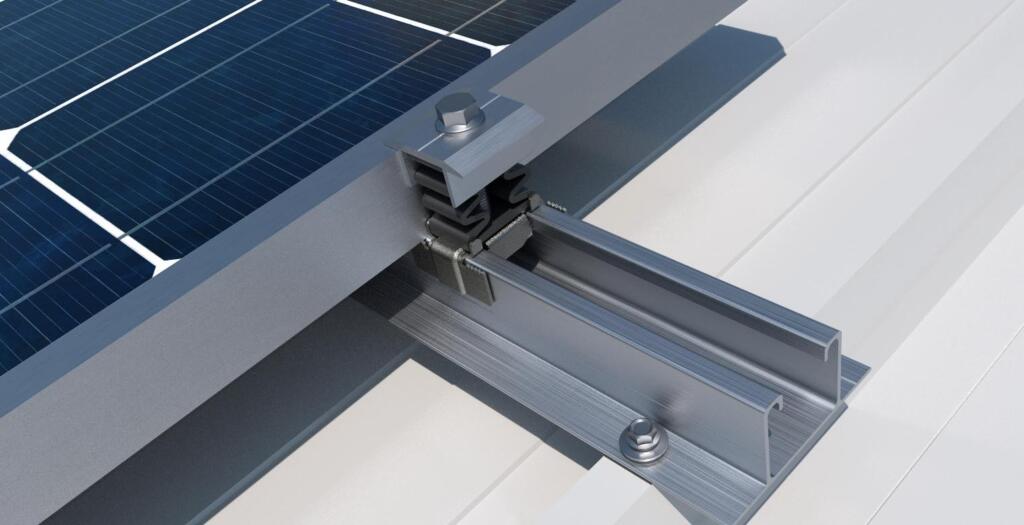

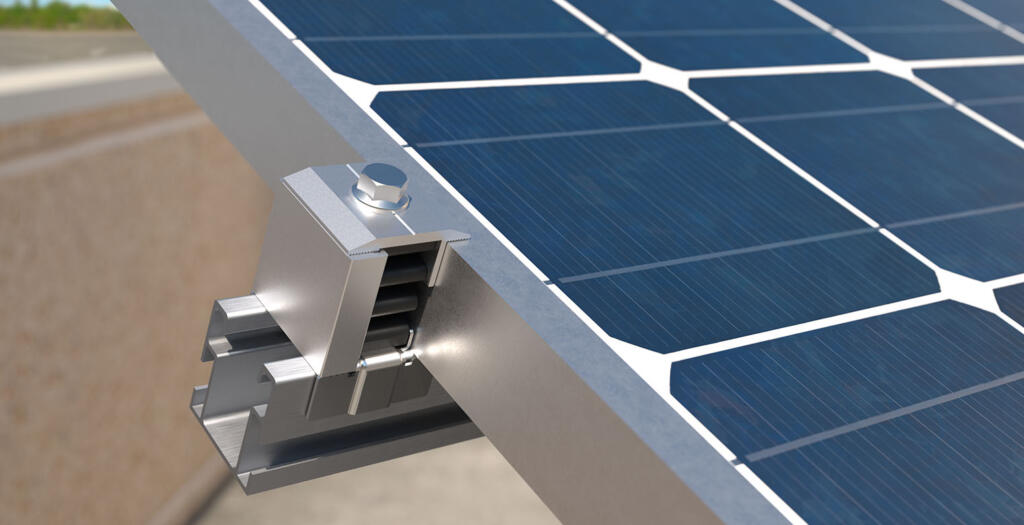

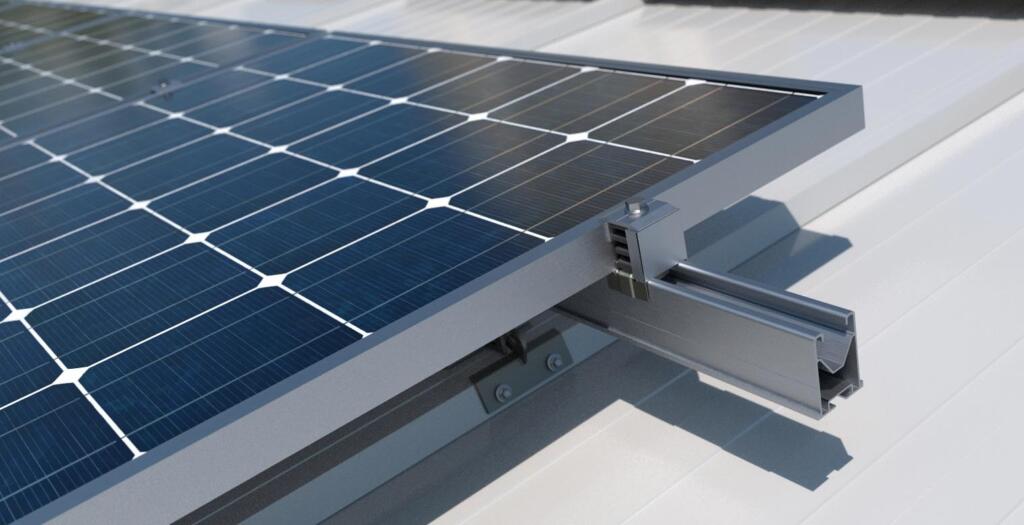

SC-PSA

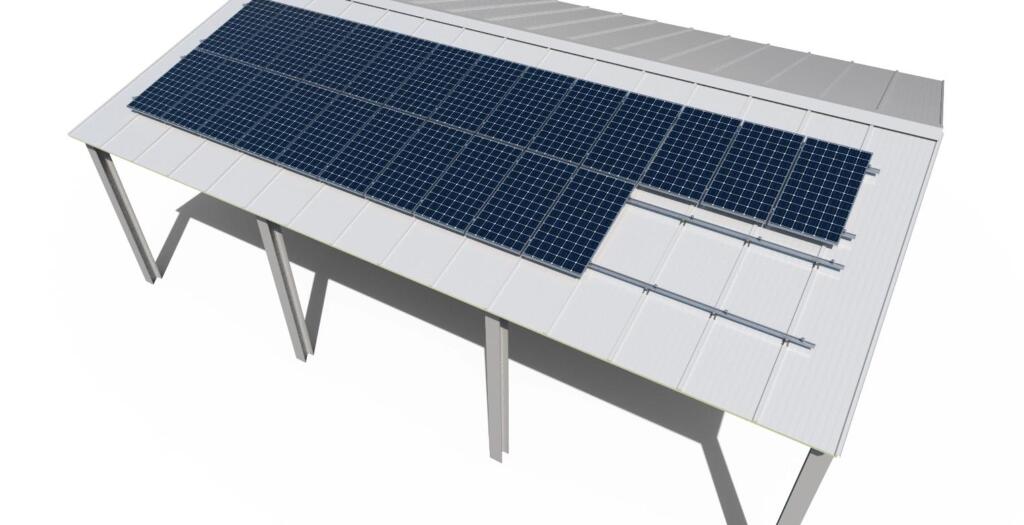

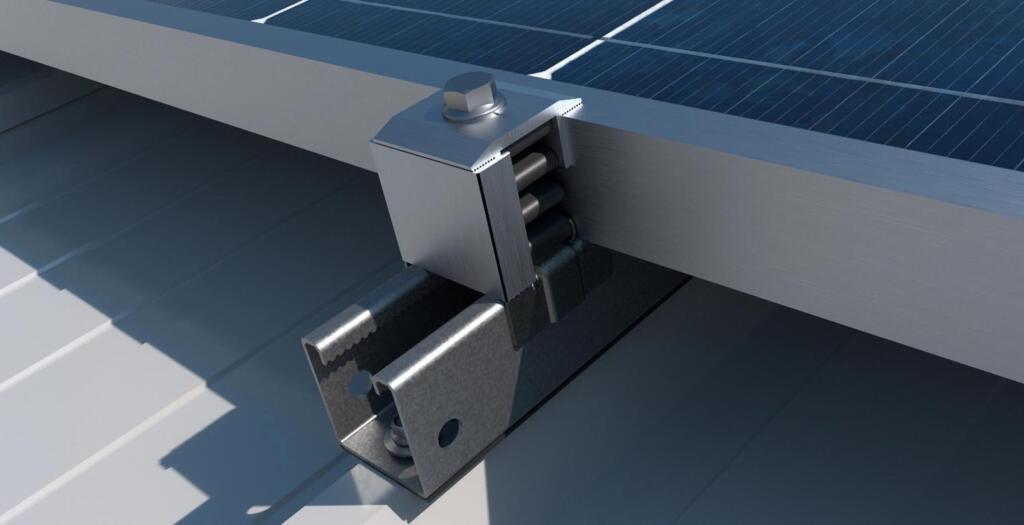

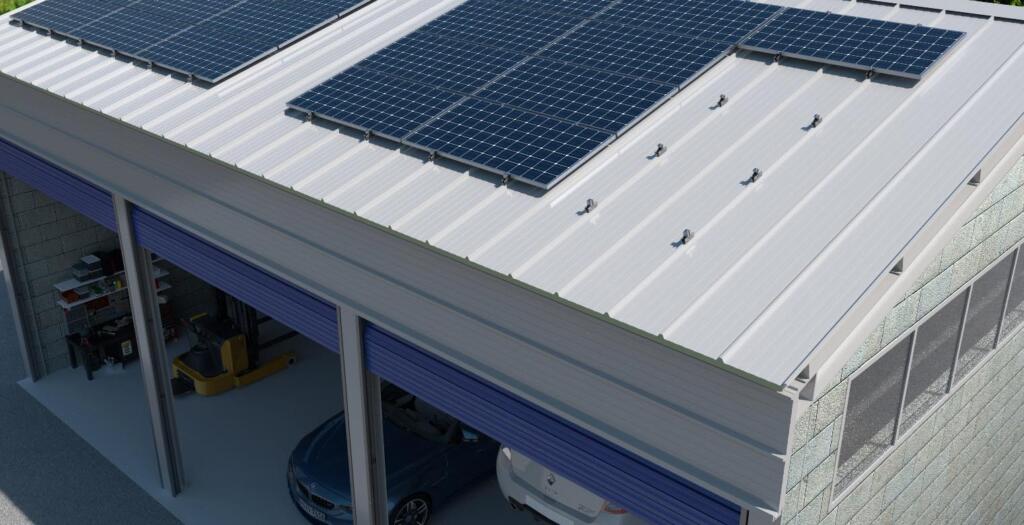

Sistema Coplanar con perfil con alas de aluminio (PSA-A). Fijación directa
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona elevada de grecas, para cualquier paso de greca.
- Orientación de placas tipo retrato (vertical).
- Fijación del sistema directamente sobre la propia cubierta, de alta eficacia y rapidez de instalación.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.

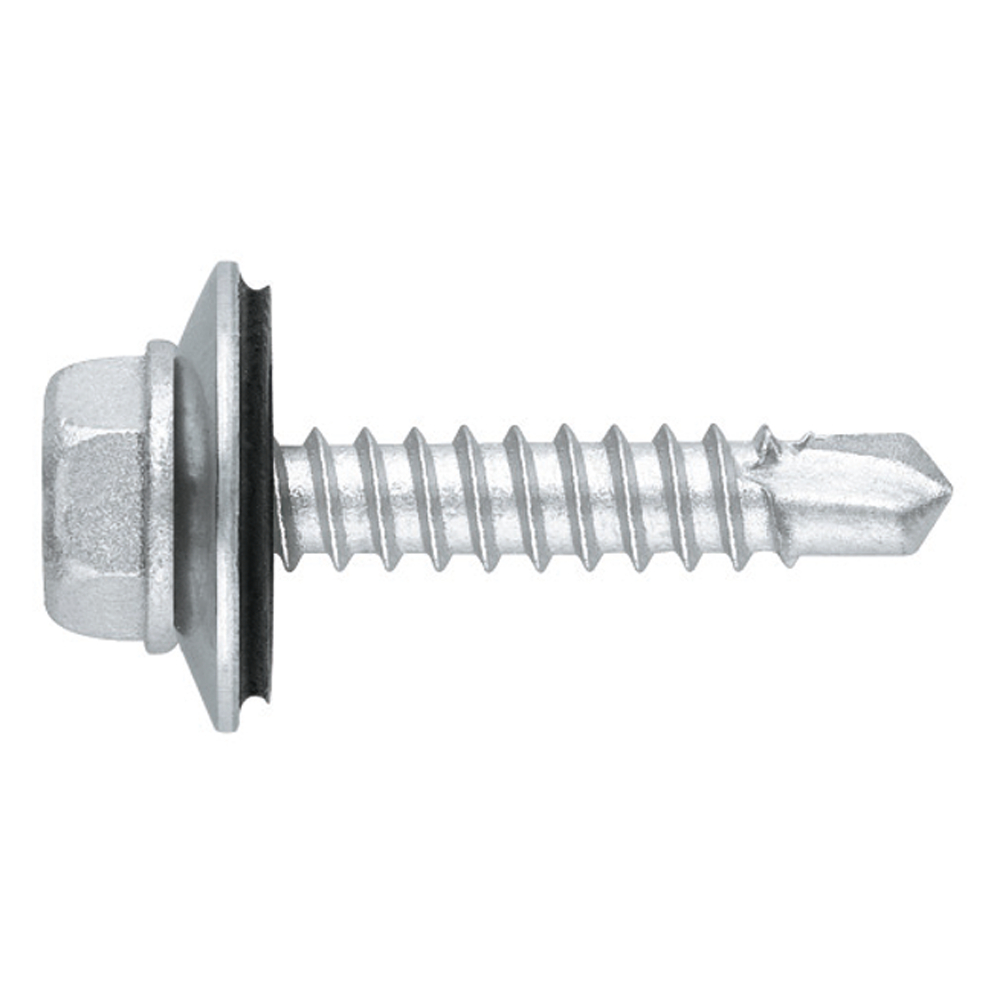

- Unión entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de placas.

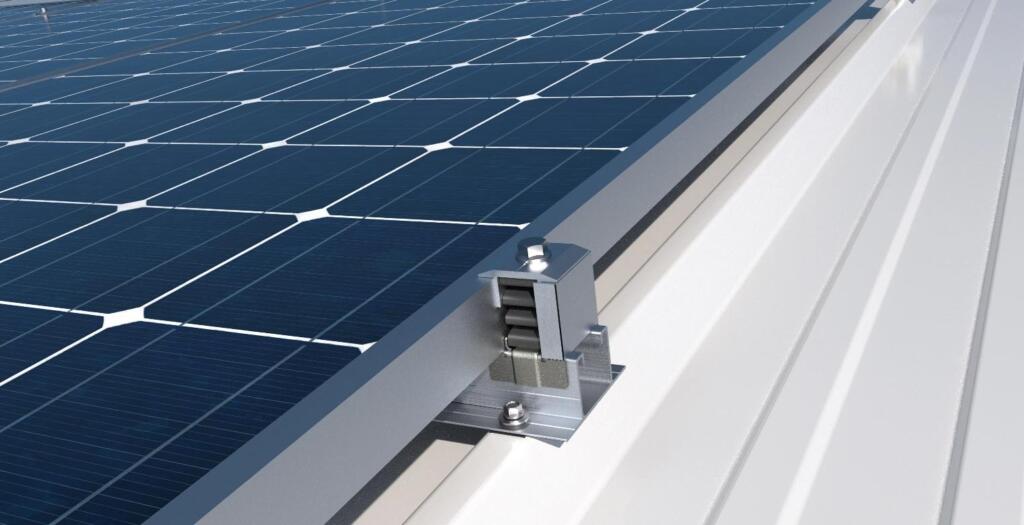

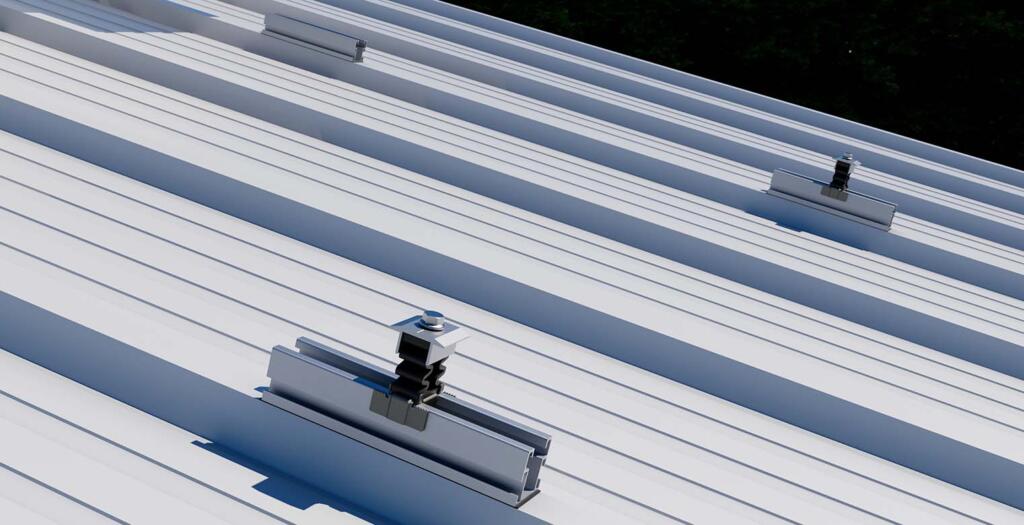

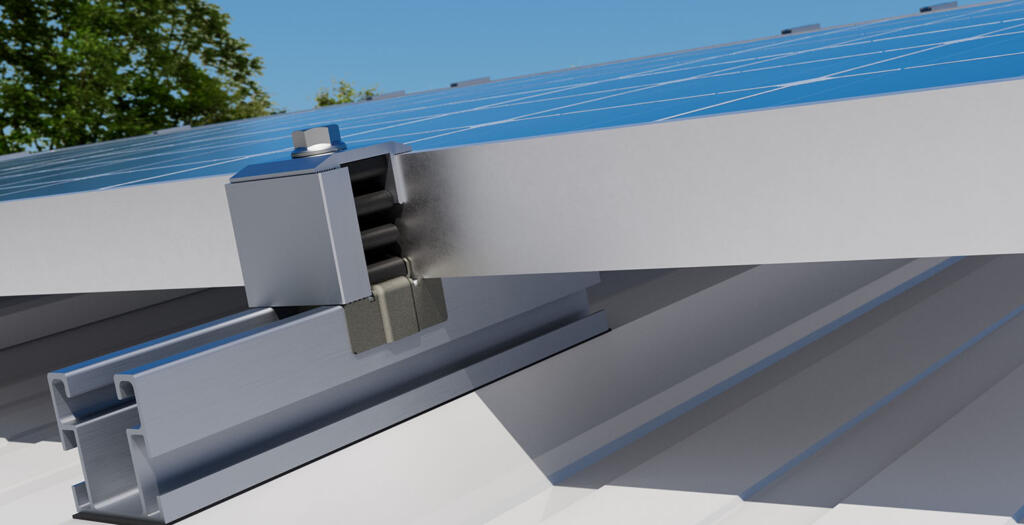

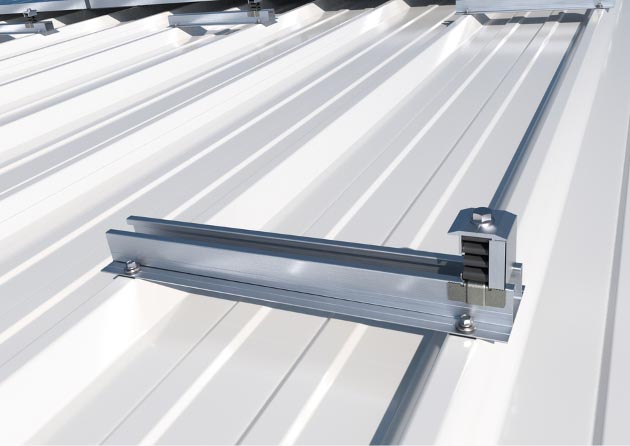

SC-PSD

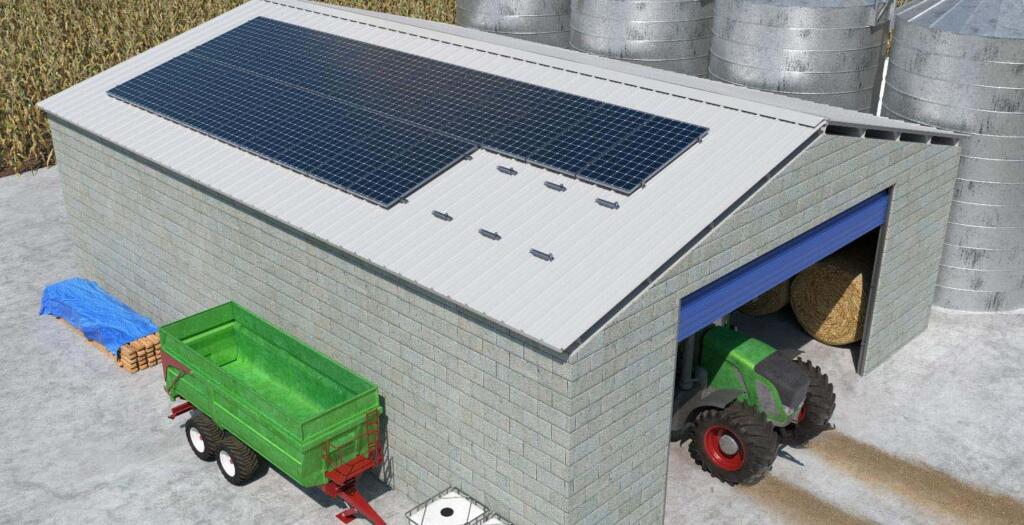

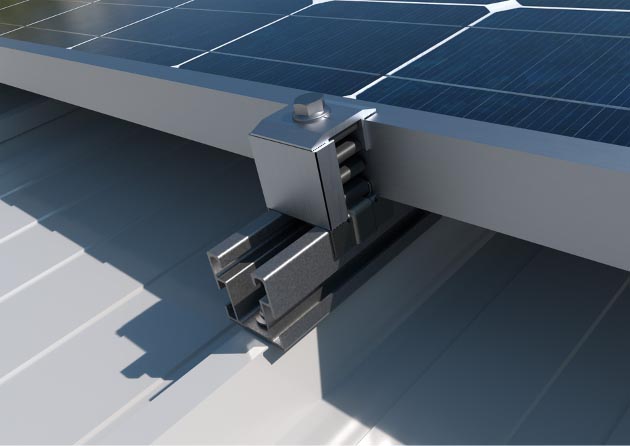

Sistema Coplanar con perfil con alas de aluminio (PSA-A). Fijación directa con formato de perfil discontinuo
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona elevada de grecas, para pasos de greca ≤ 360mm.
- Orientación de placas tipo retrato (vertical).
- Fijación del sistema directa sobre la propia cubierta, de alta eficacia y rapidez de instalación.
- Perfil dispuesto en formato discontinuo para reducir los metros de perfil consumido.

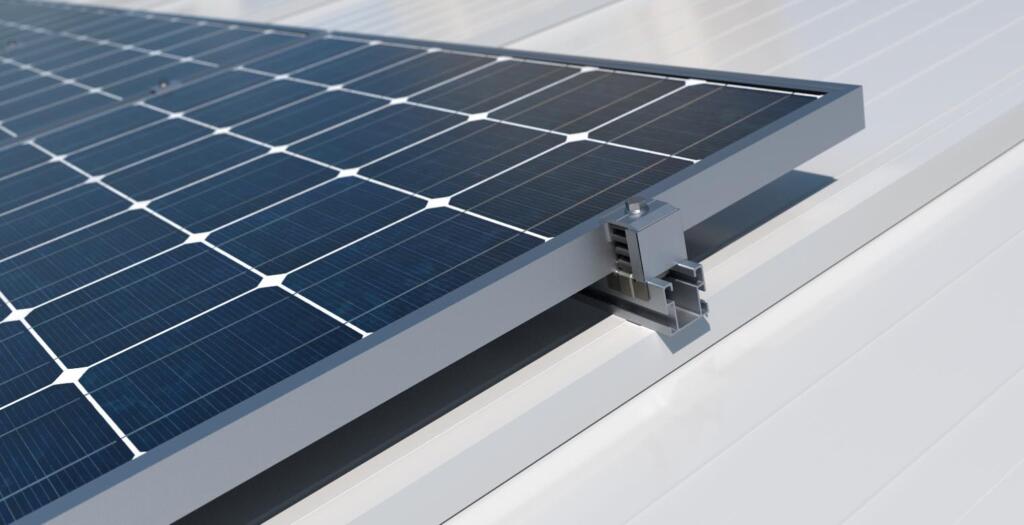

SC-PSV
Sistema Coplanar con perfil con alas de aluminio (PSA-AV). Fijación directa en valle formato de perfil discontinuo
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona baja de la cubierta.
- Orientación de placas tipo paisaje (Horizontal).
- Fijación del sistema directamente sobre la propia cubierta, de alta eficacia y rapidez de instalación.
- Perfil dispuesto en formato discontinuo para reducir los metros de perfil consumido.

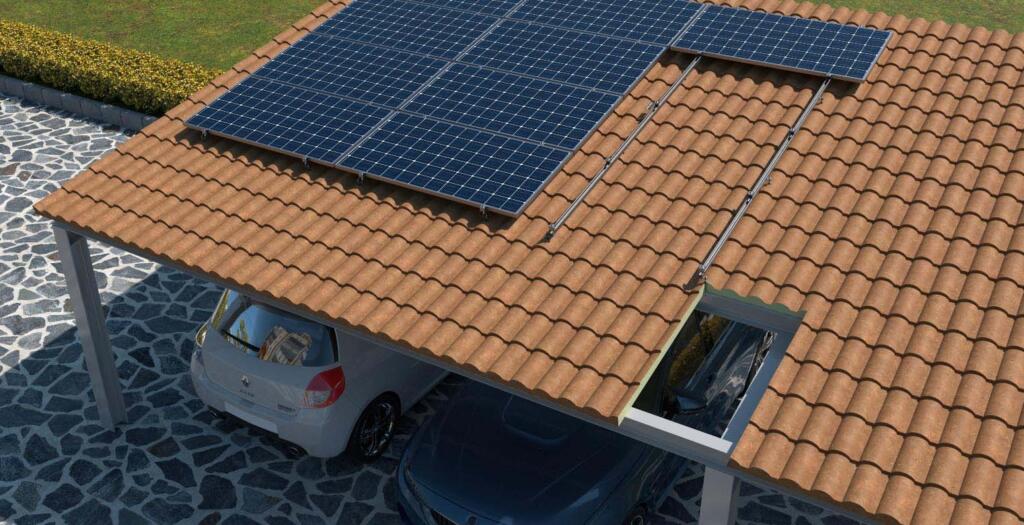

SC-PSE
Sistema Coplanar con perfil de aluminio PSE-A. Fijación ensamblada
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, montado sobre accesorios de fijación regulables.
- Orientación de placas tipo retrato (vertical) y tipo paisaje (horizontal).
- Fijación del sistema ensamblada sobre accesorios de fijación regulables, anclados a cubierta o a subestructura, con amplia gama disponible de accesorios de fijación regulables.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.
- Unión entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de placas.
SC-PSC
Sistema Coplanar con perfil de aluminio PSE-C. Fijación ensamblada lateral
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, montado sobre accesorios de fijación regulables y directamente a chapa metálica.
- Orientación de placas tipo retrato (vertical) y tipo paisaje (horizontal).
- Fijación del sistema ensamblada sobre accesorios de fijación regulables, anclados a cubierta o a subestructura, con amplia gama disponible de accesorios de fijación regulables.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.
- Unión entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de las placas.

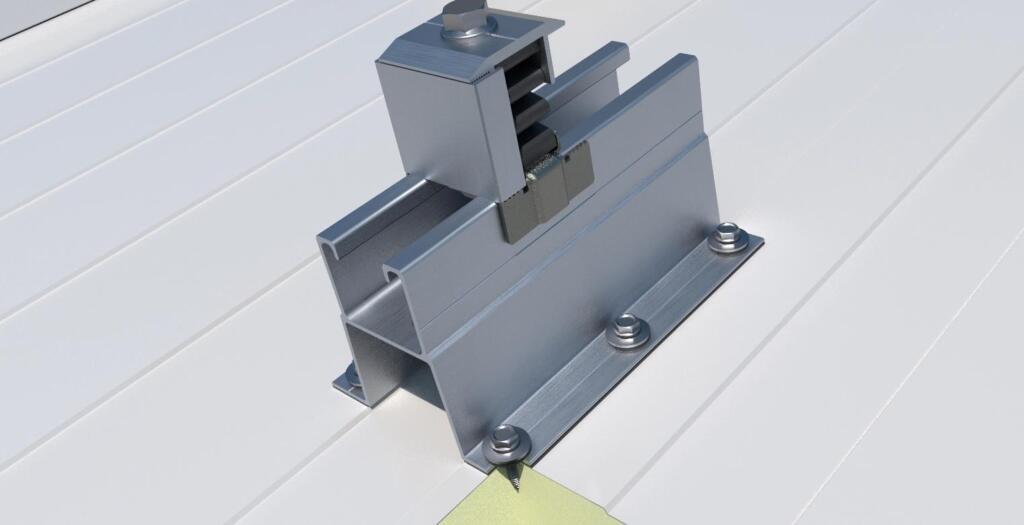

SC-PSI
Coplanar con perfil de aluminio PSE-C. Fijación ensamblada lateral discontinua
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona elevada de grecas.
- Orientación de placas tipo paisaje (horizontal).
- Fijación del sistema directa sobre la propia cubierta, de alta eficacia y rapidez de instalación.
- Perfil dispuesto en formato discontinuo para reducir al mínimo los metros de perfil consumido.

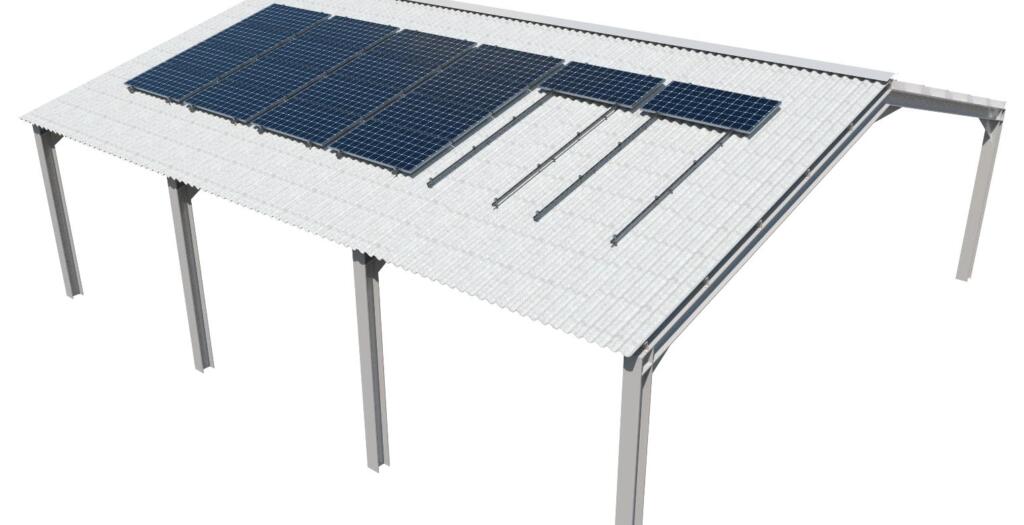

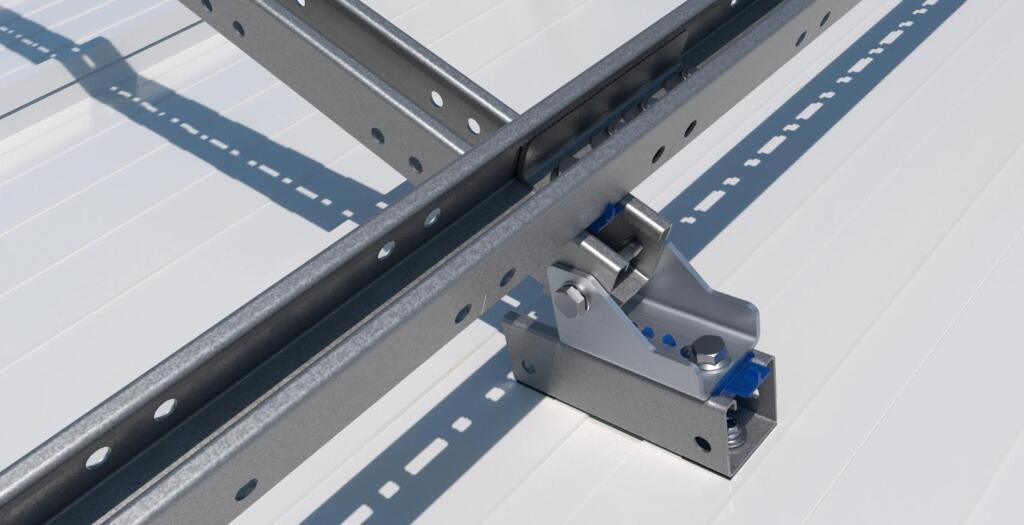

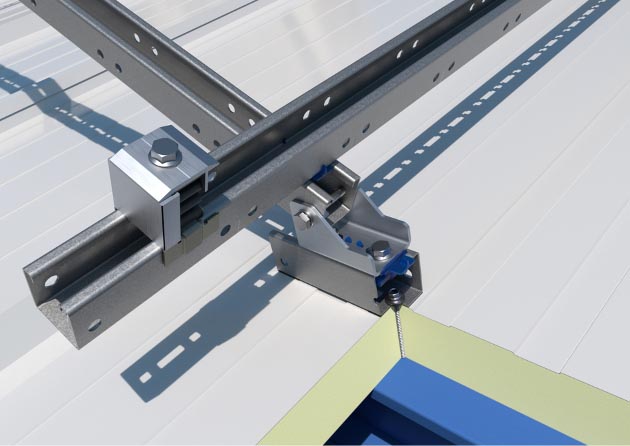

SC-GPX

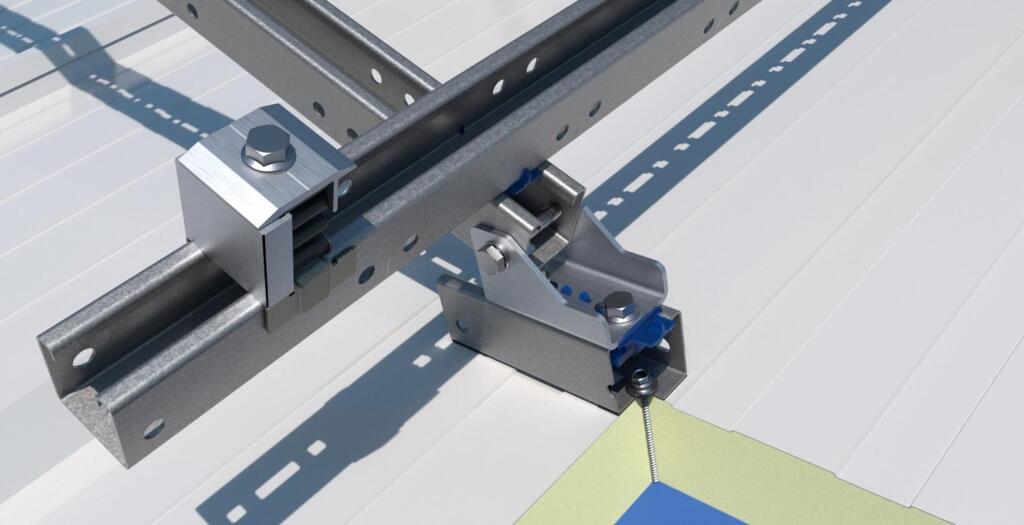

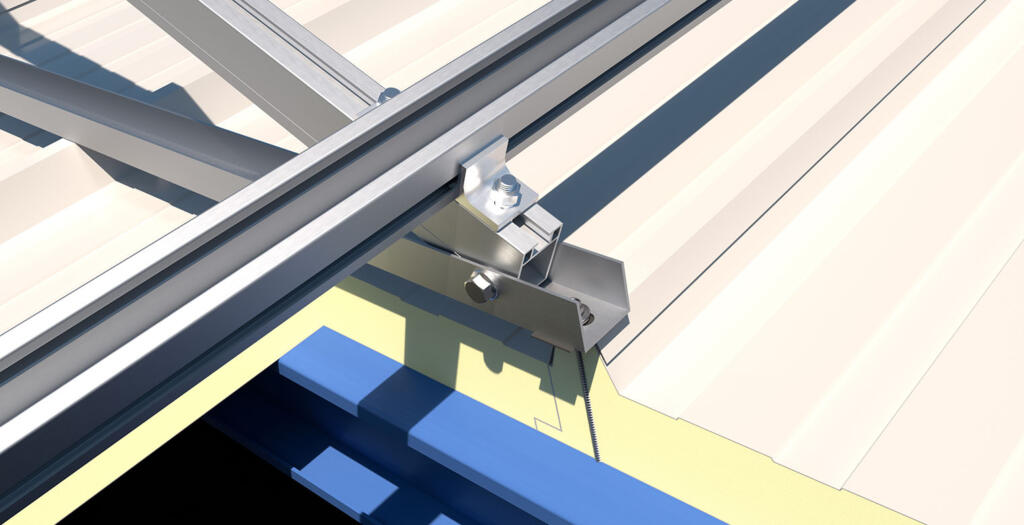

Sistema Coplanar con guía perforada acero Atlantis C4-M Indextrut Solar GP-XS
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona elevada de grecas, para cualquier paso de greca.
- Orientación de placas tipo retrato (vertical) y tipo paisaje (horizontal).
- Opción de fijación ensamblada del sistema, mediante accesorios de fijación regulables, anclados a cubierta o a subestructura, con amplia gama disponible de accesorios de fijación regulables.
- Opción de fijación directa del sistema, mediante tornillos de cosido, en instalaciones sobre cubierta metálica.
- Guía dispuesta en formato continuo para simplificar la planificación de la instalación.
- Unión longitudinal entre guías mediante empalme interior y tornillos DIN603 de montaje rápido, sin interferencia en la fijación de placas.
SC-GPD
Sistema Coplanar con guía perforada Atlantis C4-M Indextrut Solar GP-XS. Formato guía discontinua
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona elevada de grecas.
- Orientación de placas tipo paisaje (horizontal).
- Fijación del sistema directa sobre la propia cubierta, de alta eficacia y rapidez de instalación.
- Perfil dispuesto en formato discontinuo para reducir al mínimo los metros de perfil consumido.
SC-GPV
Sistema Coplanar con guía perforada de acero Atlantis C4-M Indextrut Solar GP-XS. Fijación directa en valle perfil discontinuo
Cualidades y ventajas
- Sistema para cubiertas inclinadas, con montaje en paralelo a la superficie de cubierta.
- Instalación en cubiertas metálicas, sobre zona baja de la cubierta.
- Orientación de placas tipo paisaje (horizontal).
- Fijación del sistema directa sobre la propia cubierta, de alta eficacia y rapidez de instalación.
- Perfil dispuesto en formato discontinuo para reducir los metros de perfil consumido.

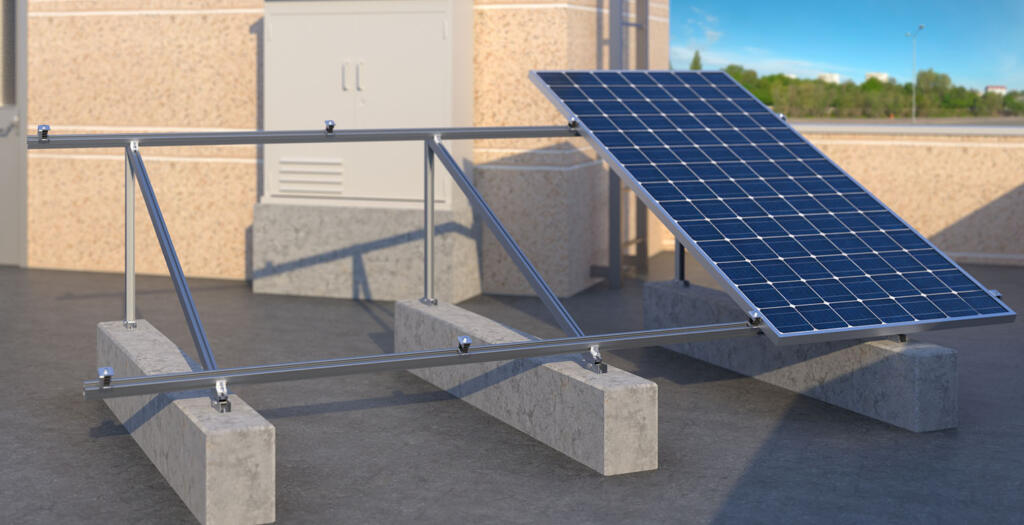

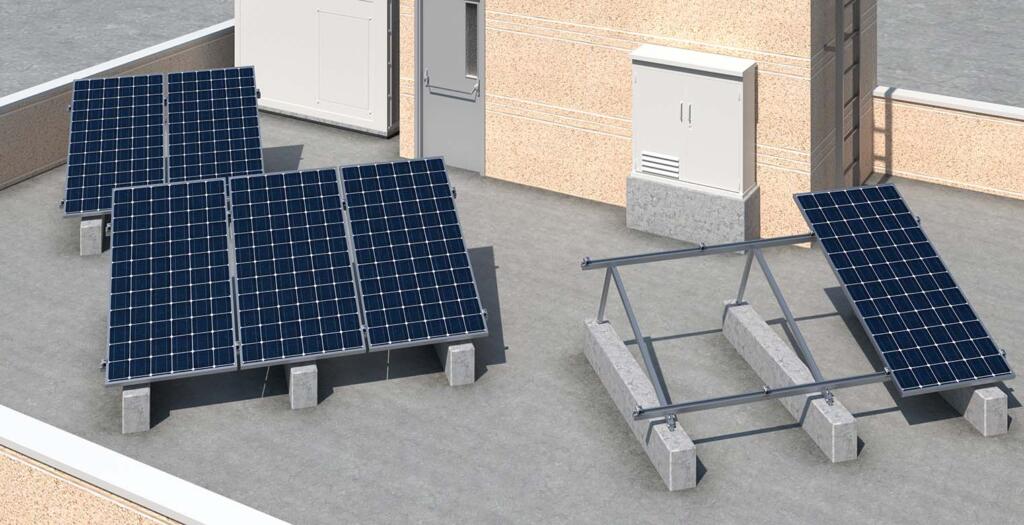

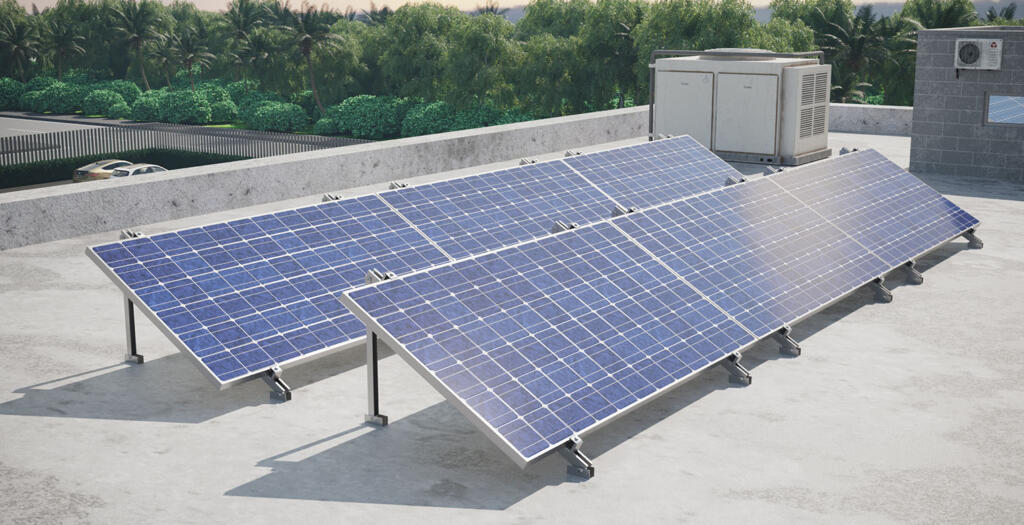

ST-PSE

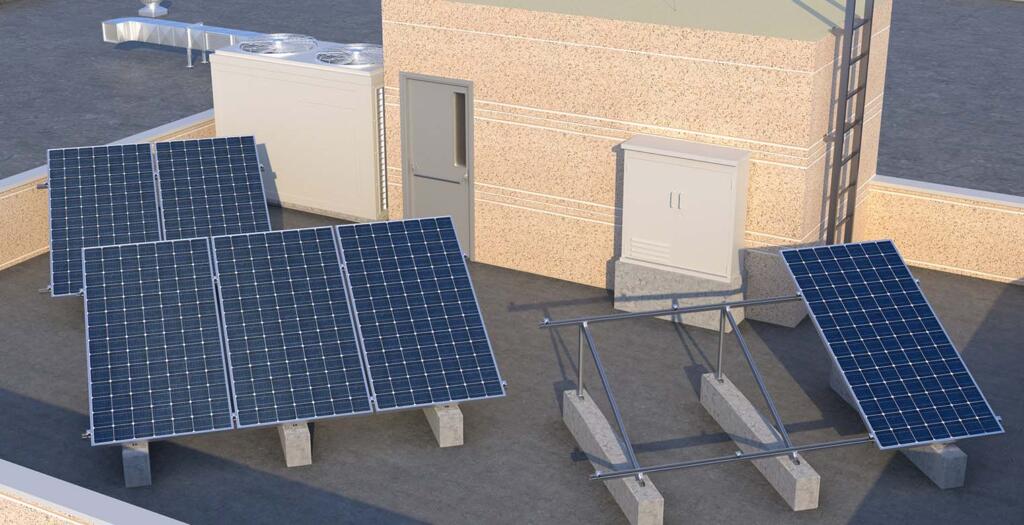

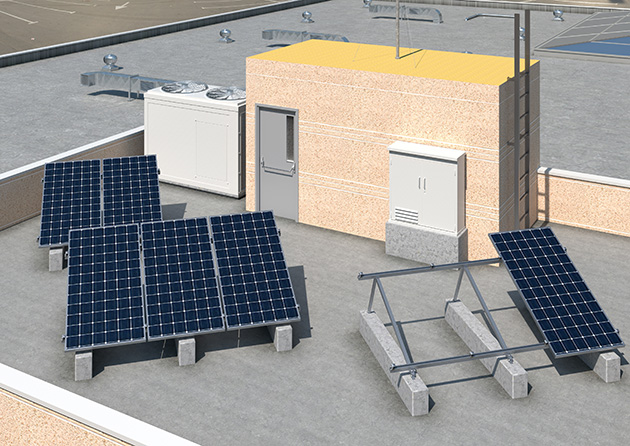

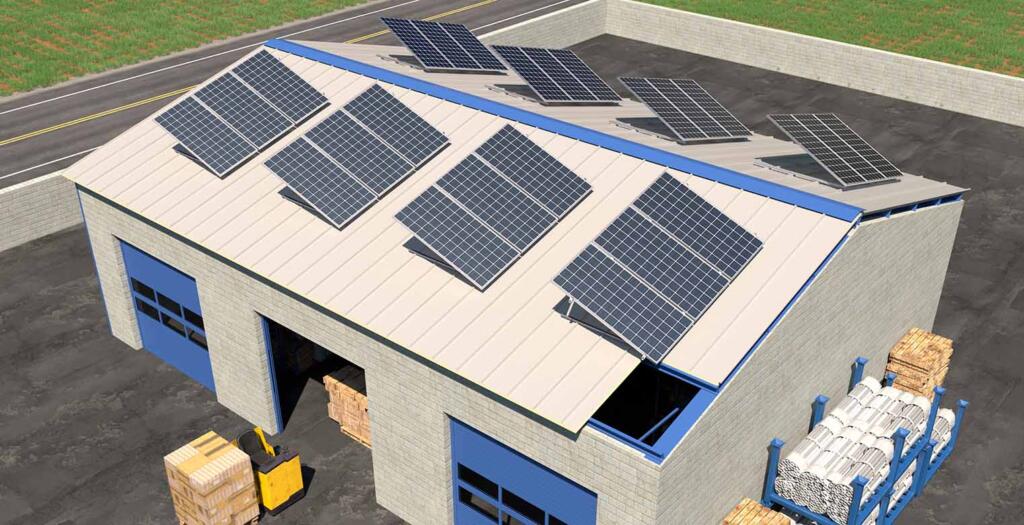

Sistema triangular con perfil de aluminio PSE-A. Fijación ensamblada
Cualidades y ventajas
- Sistema para cubiertas planas y de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación regulable a 25°, 30° y 35°.
- Orientación de placas tipo retrato (vertical).
- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Opción de fijación del sistema ensamblada sobre estructura auxiliar de perfiles solares anclada a subestructura, mediante tuercas de fijación rápida montadas en los pies de apoyo de los triángulos.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.
- Unión longitudinal entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de placas.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.
ST-PSC
Sistema triangular con perfil de aluminio PSE-C. Fijación ensamblada
Cualidades y ventajas
- Sistema para cubiertas planas y de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación regulable a 25°, 30° y 35°.
- Orientación de placas tipo retrato (vertical).
- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Opción de fijación del sistema ensamblada sobre estructura auxiliar de perfiles solares anclada a subestructura, mediante tuercas de fijación rápida montadas en los pies de apoyo de los triángulos.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.
- Unión longitudinal entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de placas.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.

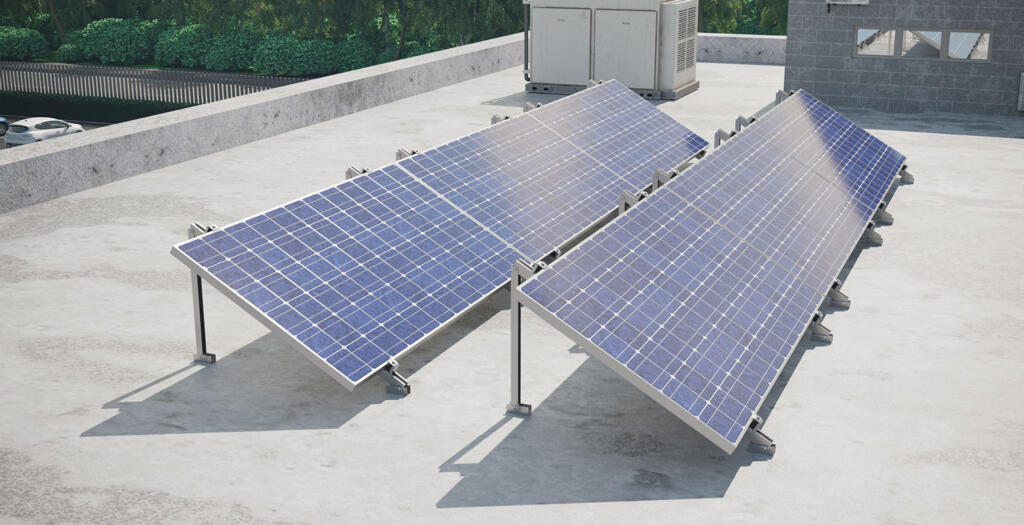

ST-GPX
Sistema Triangular con guía perforada Atlantis C4-M Indextrut Solar GP-XS
Cualidades y ventajas
- Sistema para cubiertas planas y de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación regulable entre 25° y 35°.
- Orientación de placas tipo retrato (vertical) y tipo paisaje (horizontal).
- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Opción de fijación del sistema ensamblada sobre estructura auxiliar de guías perforadas solares anclada a subestructura, mediante tuercas de fijación rápida montadas en los pies de apoyo de los triángulos.
- Guía dispuesta en formato continuo para simplificar la planificación de la instalación.
- Unión longitudinal entre guías mediante empalme interior y tornillos DIN603 de montaje rápido, sin interferencia en la fijación de placas.
- Montaje entre perfiles y triángulos mediante tuercas de fijación rápida.

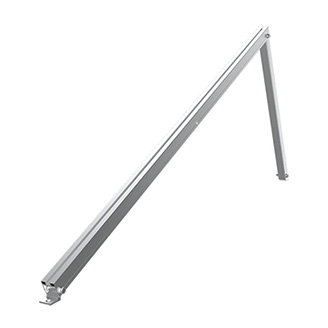

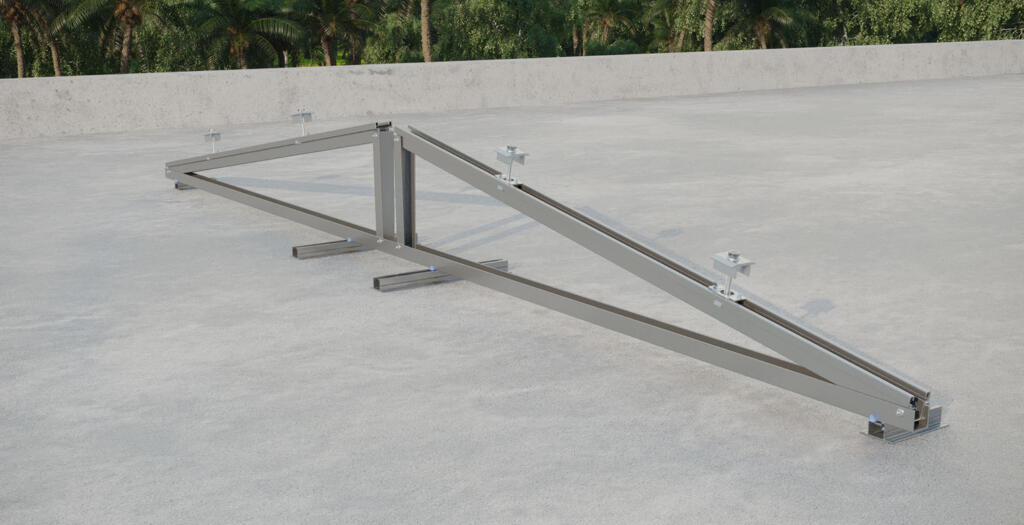

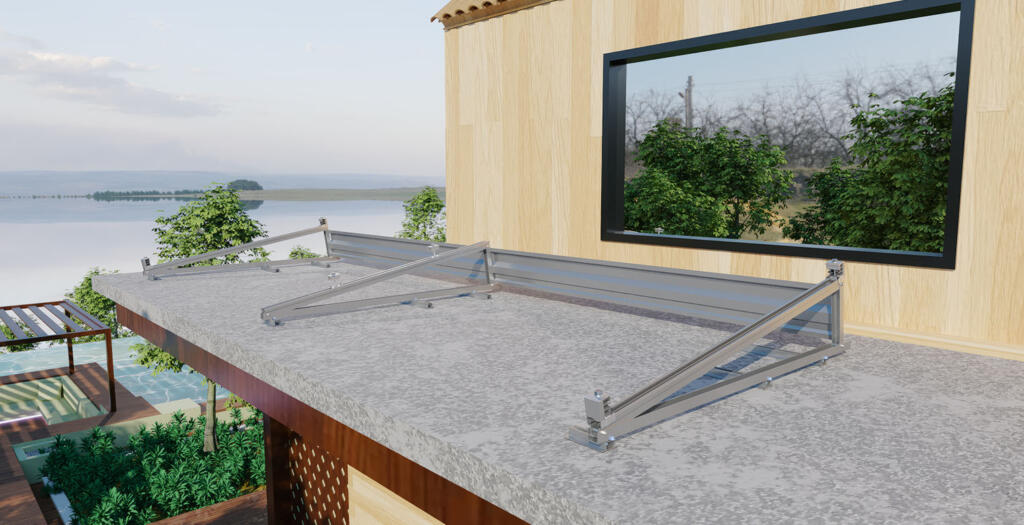

ST-PTA
Sistema triangular de aluminio abierto
Cualidades y ventajas
- Sistema para cubiertas planas y metálicas de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación fija desde 5° hasta 35°.
- Orientación de placas tipo retrato (vertical).

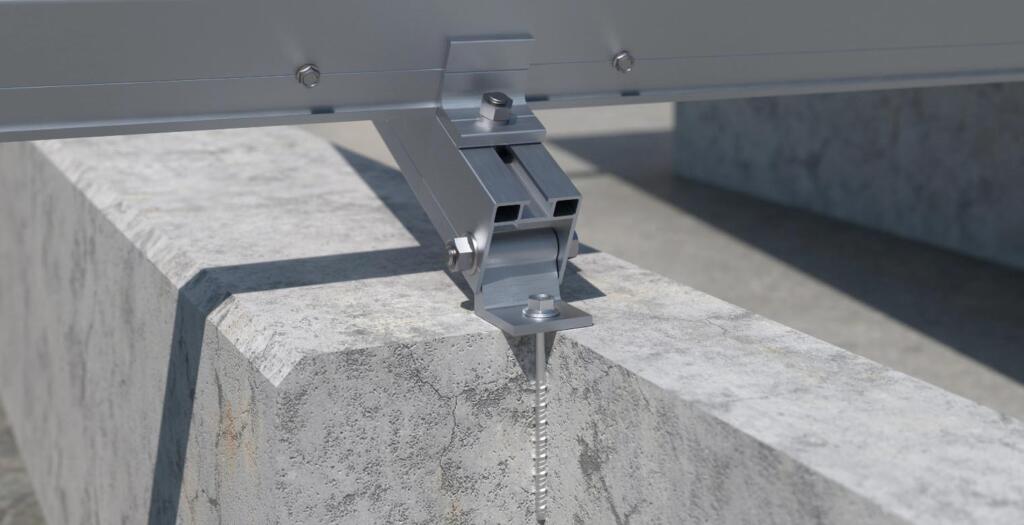

- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.
- Unión longitudinal entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de placas.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.

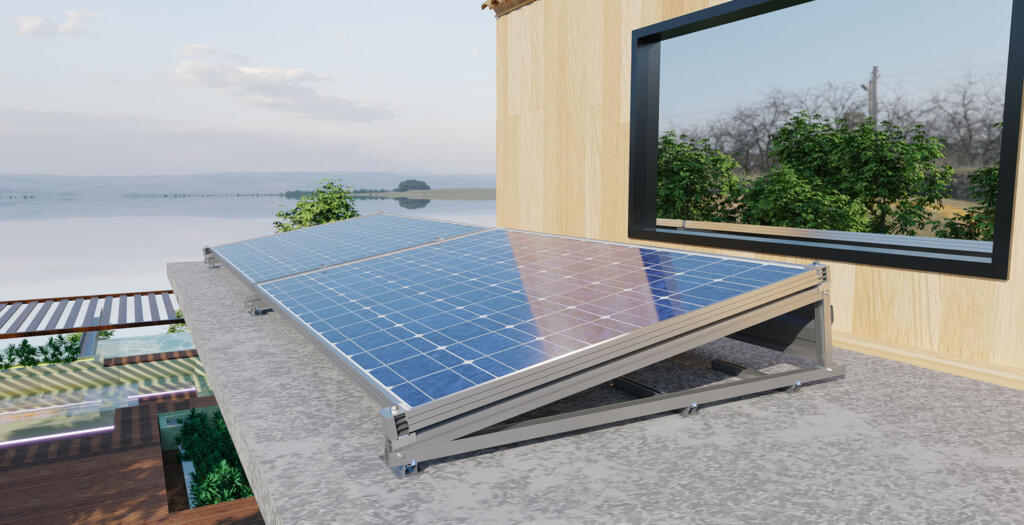

ST-PTC
Sistema triangular de aluminio cerrado
Cualidades y ventajas
- Sistema para cubiertas planas y metálicas de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación fija desde 5° hasta 35°.
- Orientación de placas tipo retrato (vertical).
- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Perfil dispuesto en formato continuo para simplificar la planificación de la instalación.
- Unión longitudinal entre perfiles mediante perfil interior y tornillos auto taladrantes, sin interferencia en la fijación de placas.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.

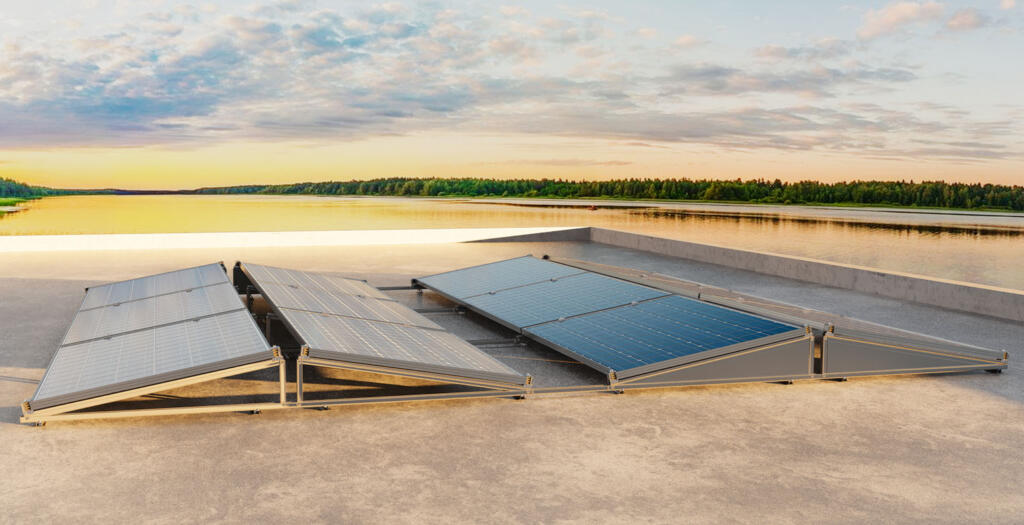

ST-PHA
Sistema triangular horizontal abierto
Cualidades y ventajas
- Sistema para cubiertas planas, de baja pendiente o inclinadas.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación desde 5º hasta 30º.
- Orientación de placas tipo paisaje (horizontal).
- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.
ST-PHC
Sistema triangular horizontal cerrado
Cualidades y ventajas
- Sistema para cubiertas planas, de baja pendiente o inclinadas.
- Instalación en todo tipo de cubiertas, sobre triángulos preensamblados con inclinación desde 5º hasta 30º.
- Orientación de placas tipo paisaje (horizontal).
- Opción de fijación del sistema directa a subestructura, mediante anclaje directo de los pies de apoyo de los triángulos.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.

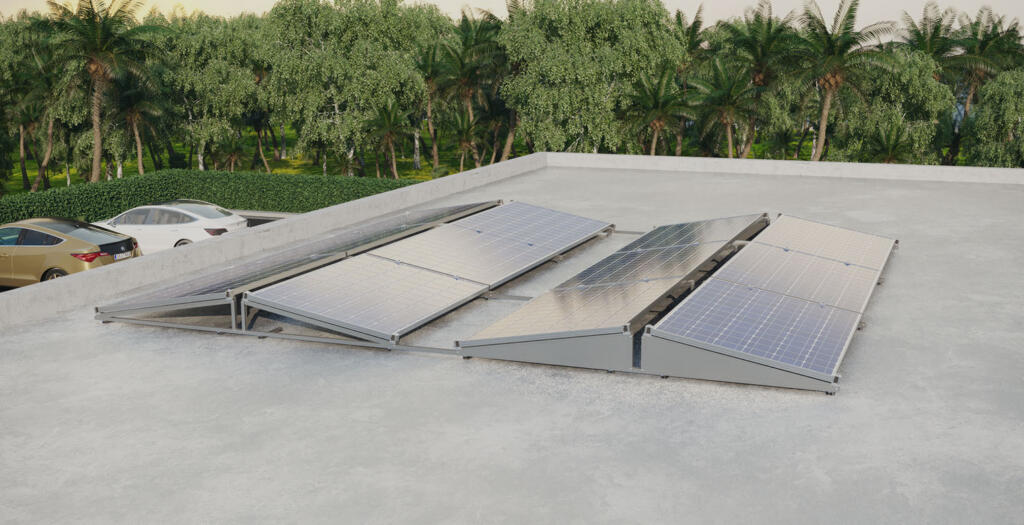

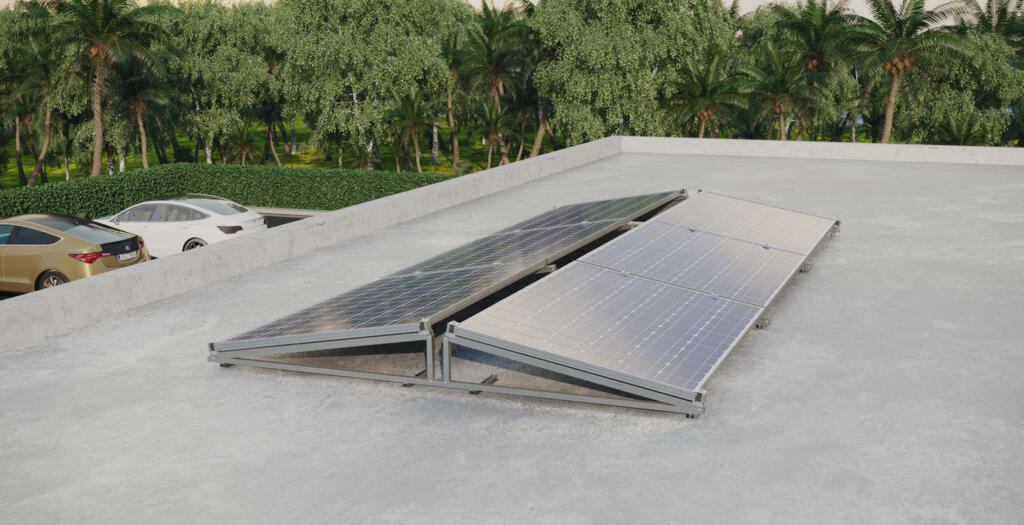

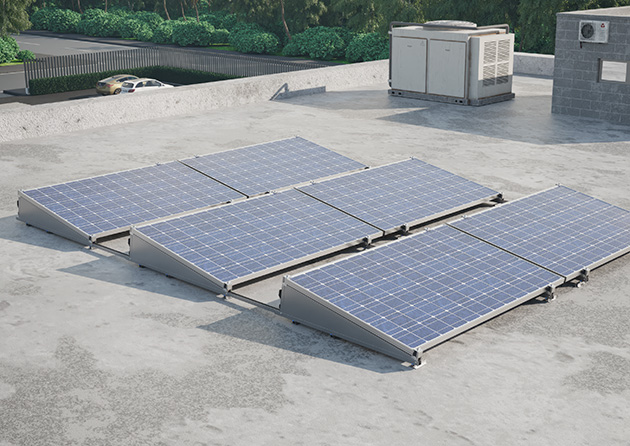

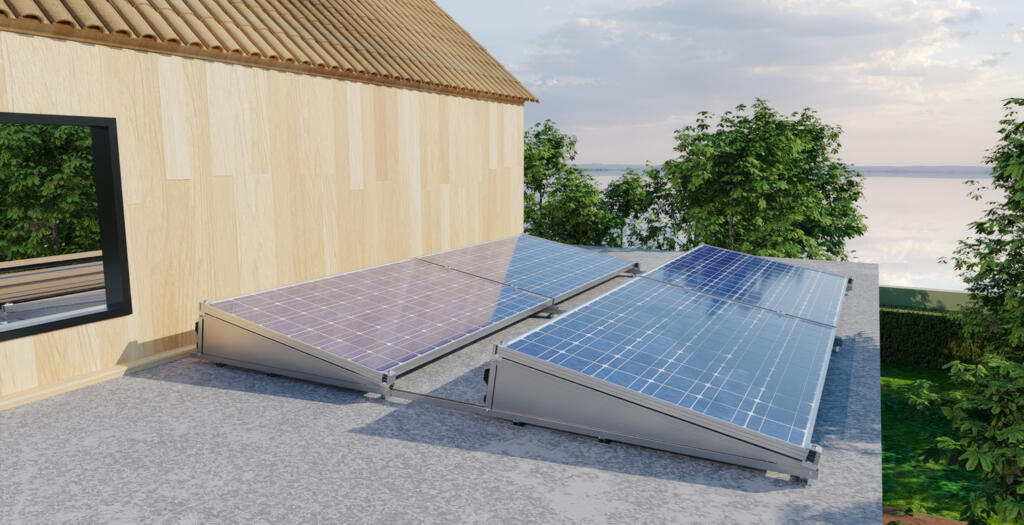

SL-SUR

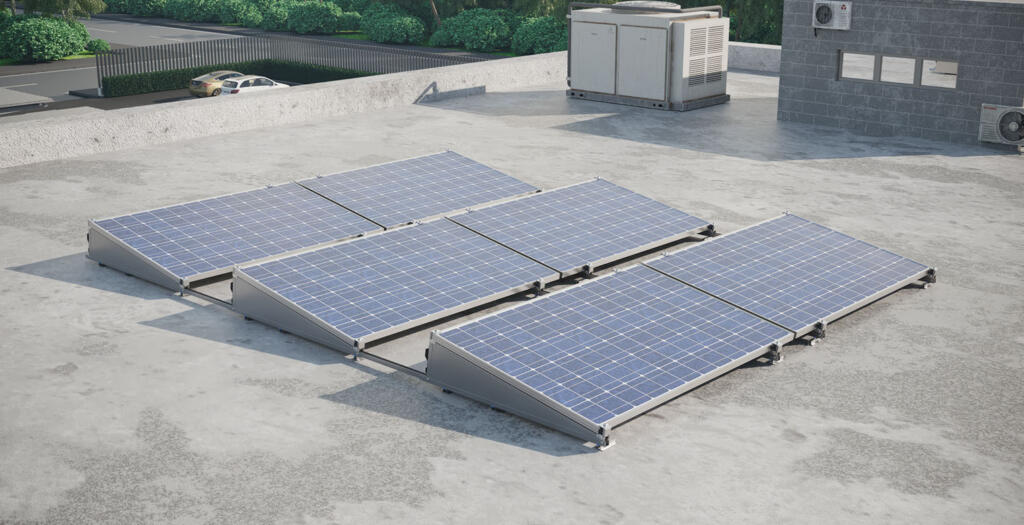

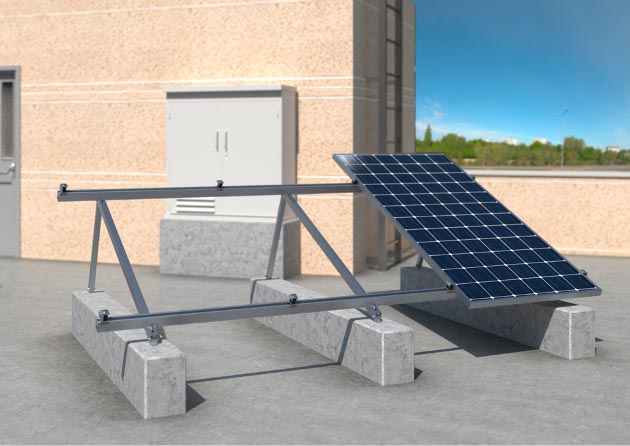

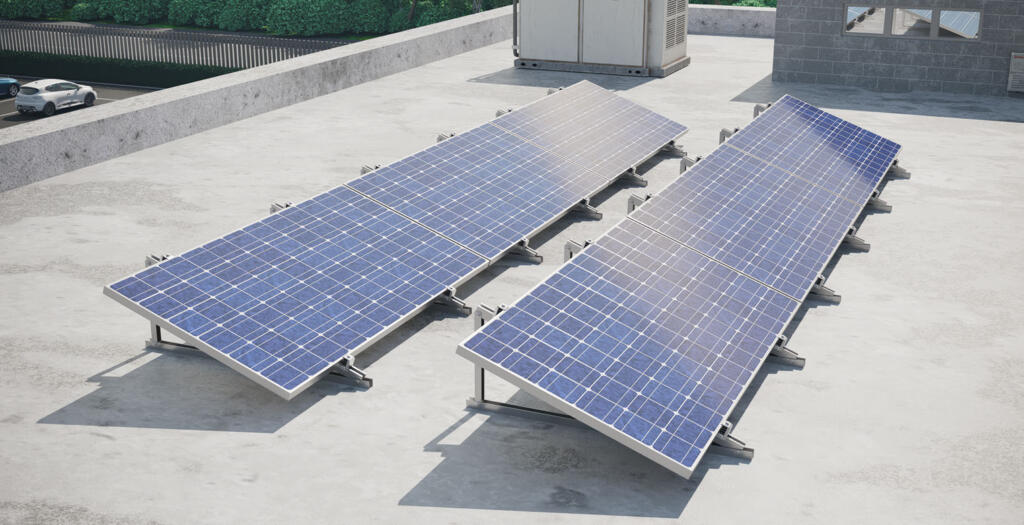

Sistema lastrado sur
Cualidades y ventajas
- Sistema para cubiertas planas y de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación sobre triángulos preensamblados con inclinación fija de 10º o 15º.
- Orientación de placas tipo paisaje (horizontal).
- Posibilidad de montaje para cubiertas irregulares.
- Sistema premontado para aumentar la velocidad de instalación.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.

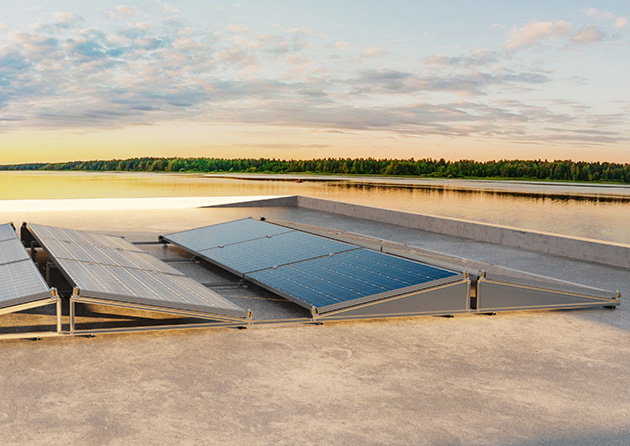

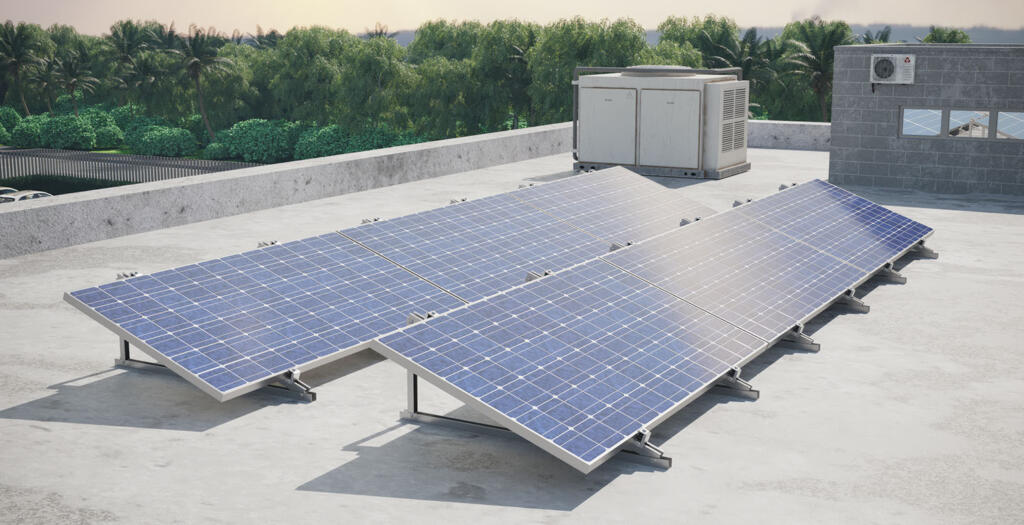

SL-ESW
Sistema lastrado este-oeste
Cualidades y ventajas
- Sistema para cubiertas planas y de baja pendiente, con montaje inclinado respecto a la superficie de cubierta.
- Instalación sobre triángulos preensamblados con inclinación fija de 10º o 15º.
- Orientación de placas tipo paisaje (horizontal).
- Posibilidad de montaje para cubiertas irregulares.
- Sistema premontado para aumentar la velocidad de instalación.
- Montaje entre perfiles y triángulos mediante soluciones preensambladas de fijación rápida.

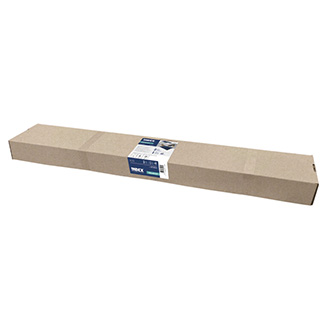

Kits Solares disponibles
Los kits solares INDEX® son soluciones completas y listas para instalar, que incluyen los componentes necesarios para montar un número específico de paneles solares, sin necesidad de adquirir piezas adicionales.
KC-GPD
Coplanar con guía perforada Atlantis C4-M INDEXTRUT SOLAR GP-XS. Formato guía discontinua.
KC-PSD
Coplanar con perfil con alas de aluminio (PSA-A). Fijación directa formato de perfil discontinuo.

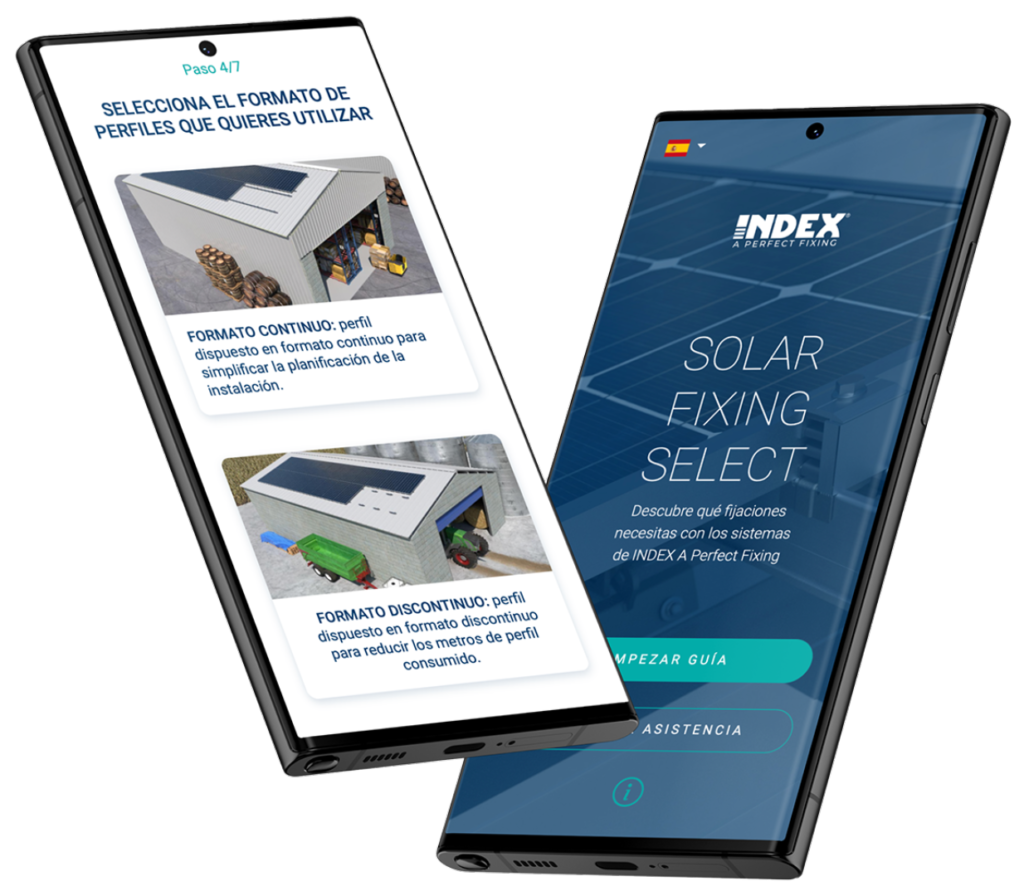

Calcula las fijaciones para tu instalación solar en minutos
INDEX Solar Fixing® es una aplicación online que te ayuda a calcular las fijaciones y sistemas de montaje ideales para tu instalación solar.
- Los cálculos son válidos con todo tipo de placas y orientación.
- Es compatible con todo tipo de superficies.
- Incluye todas las fijaciones posibles.
- Es multi-dispositivo y multi-idioma.
Un sistema fiable de fácil montaje, mantenimiento y valor añadido
Soporte técnico
y formación
Brindamos asesoramiento a nuestros clientes sobre los distintos sistemas y su adecuación al emplazamiento de la instalación, cálculos personalizados y desgloses de componentes.
Producción nacional, certificada y con sensibilidad ambiental
Apostamos por productos de procedencia nacional, que cumplen con estrictos estándares de calidad, innovación y respeto por el medio ambiente.
Productos adaptados para el pequeño usuario
Entendemos las necesidades de todos nuestros clientes para poder ofrecer el mejor servicio.
Aprende con nosotros
En este vídeo explicamos los tipos de instalaciones de paneles solares que existen, cómo elegir el más adecuado y cuáles son los productos disponibles en nuestra gama.
