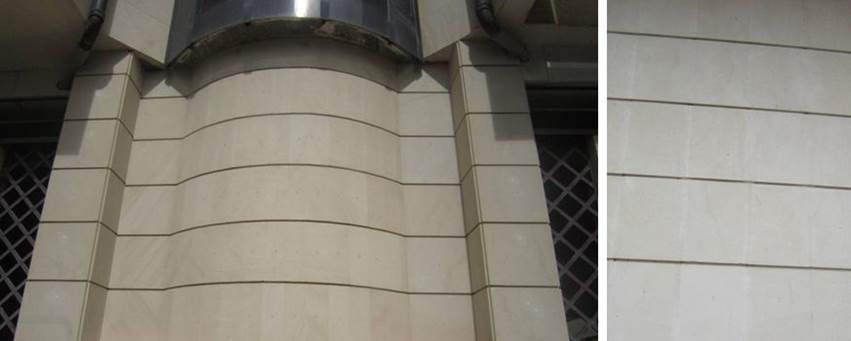

Avec le temps, les placages de pierre fixés à l’origine avec du mortier tendent à se décoller. Ce problème est principalement dû aux effets des cycles du gel-dégel, aux variations thermiques et au vieillissement naturel des matériaux. Tous ces facteurs peuvent provoquer un risque grave de décollement.
Renforcement à l’aide d’ancrages mécaniques
La solution la plus immédiate et la plus sûre consiste à renforcer la fixation de chaque plaque en installant au moins deux ancrages mécaniques, même si le nombre final d’ancrages dépendra du poids de la pièce et des charges de vent auxquelles est exposée la façade.
Le système le plus courant utilise des chevilles haute performance disposant d’une homologation européenne (avec marquage CE), par exemple la cheville TNUX homologation européenne ETA 14/0467. Cette cheville convient à tous les types de matériaux de base : supports solides (béton, brique pleine ou béton cellulaire) et support creux (brique perforée ou brique creuse). Il est recommandé d’utiliser la cheville de 10 mm de diamètre.

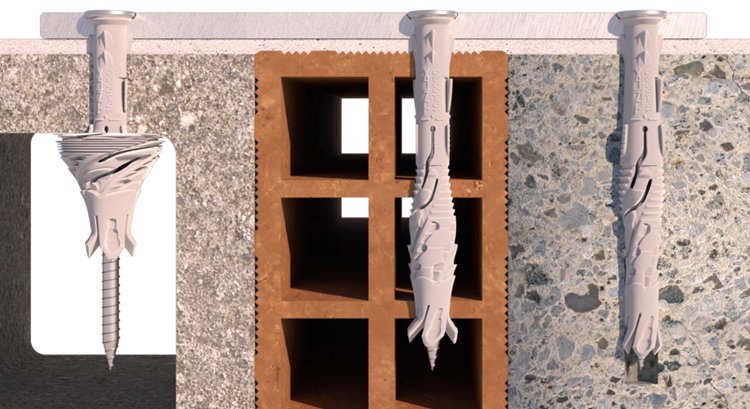

Dans les matériaux solides, l’ancrage effectue une expansion et se fixe en interne sur l’élément de base. En revanche, dans les matériaux creux, la cheville effectue une expansion et, en présence d’une cavité, se solidarise avec les faces internes de la brique, ce qui garantit une fixation sûre sur tous les types de matériaux.
Processus d’installation
Le processus de rénovation ou de renforcement des plaques se déroule en plusieurs étapes qui sont décrites ci-dessous :
- Perçage : percez la plaque avec un foret de Ø10 mm jusqu’à la profondeur indiquée dans la fiche technique et conformément à l’homologation européenne.
- Fraisage : effectuez un fraisage de la face du placage avec un foret de grand diamètre afin de pouvoir loger entièrement la tête de la vis.
- Mise en place de l’ancrage : introduisez la cheville avec la vis et vissez la vis correspondante.
- Scellage esthétique : une fois la vis encastrée dans le placage, appliquez un mastic de finition d’une couleur identique à celle du placage. Ce mastic, qui est en général fourni par le fabricant du placage en pierre, permet de camoufler totalement l’ancrage.
Modèles recommandés
Parmi les différentes variantes disponibles, nous recommandons les modèles suivants :
- TNUXA à tête fraisée avec vis zinguée. Si vous utilisez ce modèle, assurez-vous qu’il ne se produit pas d’infiltration d’eau par la tête de la vis ou par l’interface placage/matériau de base, ce qui provoquerait la corrosion de la vis.
- TNUXA4 à tête fraisée avec vis inoxydable A4 (AISI 316).
| TNUX-A | TNUX-A4 |
Sélection de la longueur de l’ancrage
La longueur de l’ancrage est déterminée par l’épaisseur du placage. En général, les dimensions les plus utilisées sont :
- TNUX à tête fraisée de 10 x 80 mm, pour les placages d’une épaisseur maximale de 10 mm.
- TNUX à tête fraisée de 10 x 100 mm, pour les placages d’une épaisseur de 10 à 30 mm.
Ces valeurs correspondent aux configurations les plus courantes dans les interventions de rénovation et de renforcement des façades recouvertes de placages.
