Im Laufe der Zeit kommt es häufig zu Problemen mit der Haftung von ursprünglich mit Mörtel befestigten Steinverkleidungen. Dies ist hauptsächlich auf die Einwirkung von Frost-Tau-Zyklen und Temperaturschwankungen sowie auf die natürliche Alterung der Materialien zurückzuführen. All dies kann zu einer ernsthaften Gefahr des Ablösens führen.
Verstärkung durch mechanische Anker
Die unmittelbarste und sicherste Lösung ist, die Befestigung jeder Platte durch die Installation von mindestens zwei mechanischen Ankern zu verstärken. Die endgültige Anzahl der Verankerungen hängt vom Gewicht des Bauteils und den Windlasten ab, denen die Fassade ausgesetzt ist.
Am häufigsten wird ein System mit hochleistungsfähigen, CE-gekennzeichneten Dübeln verwendet, beispielsweise der TNUX mit der europäischen Zulassung ETA 14/0467. Er ist für alle Arten von Grundmaterial geeignet: von massiven Untergründen (wie Beton, Vollziegel oder Porenbeton) bis hin zu hohlen Untergründen (wie Lochziegel oder Hohlziegel). Es wird die Verwendung von Dübeln mit einem Durchmesser von 10 mm empfohlen.

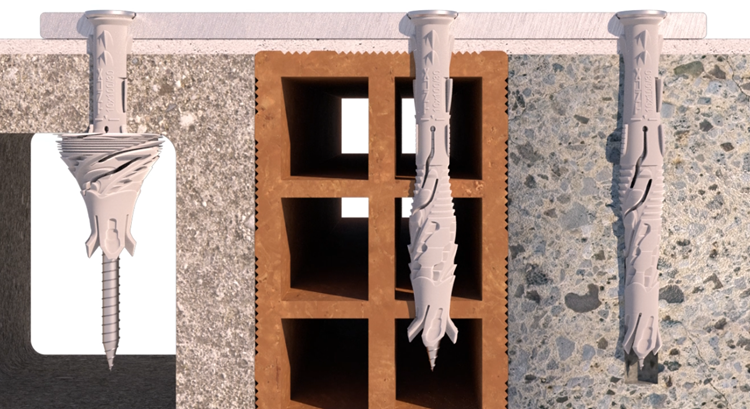

Bei festen Materialien dehnt sich die Verankerung aus und verankert sich im Inneren des Basiselements. Bei hohlen Materialien dehnt sich hingegen der Dübel aus und verankert sich bei Vorhandensein eines Hohlraums an der Innenseite des Ziegels. Dadurch ist eine sichere Befestigung in jeder Art von Material gewährleistet.
Einbauverfahren
Die Sanierung oder Verstärkung der Platten erfolgt in folgenden Schritten:
- Bohren: Die Platte wird mit einem 10 mm großen Bohrer bis zur in den technischen Daten und der europäischen Zulassung angegebenen Tiefe gebohrt.
- Senken: Die Oberfläche der Verkleidung wird mit einem Bohrer größerer Stärke versenkt, um den Schraubenkopf vollständig aufnehmen zu können.
- Anbringen der Verankerung: Der Dübel wird zusammen mit der Schraube eingeführt und die Schraube anschließend eingeschraubt.
- Ästhetische Versiegelung: Nachdem die Schraube in die Platte eingesetzt wurde, wird eine Spachtelmasse, die in der Regel vom Steinlieferanten bereitgestellt wird, in einem Farbton, der mit dem der Verkleidung identisch ist, aufgetragen. Dadurch wird die Verankerung vollständig verdeckt.
Empfohlene Modelle
Unter den verschiedenen verfügbaren Varianten werden die folgenden Versionen empfohlen:
- TNUXA mit Senkkopf und verzinkter Schraube. In diesem Fall muss sichergestellt werden, dass kein Wasser durch den Schraubenkopf oder die Schnittstelle zwischen Verkleidung und Grundmaterial eindringen kann, da dies zu Korrosion der Schraube führen könnte.
- TNUXA4 mit Senkkopf und rostfreier Schraube A4 (AISI 316).
| TNUX-A | TNUX-A4 |
Auswahl der Verankerungslänge
Die Länge der Verankerung hängt von der Dicke der Verkleidung ab. Im Allgemeinen werden folgende Maße verwendet:
- TNUX mit Senkkopf, 10 x 80 mm, für Verkleidungen mit einer maximalen Dicke von 10 mm.
- TNUX mit Senkkopf, 10 x 100 mm, für Verkleidungen mit einer Dicke von 10 bis 30 mm.
Diese Werte entsprechen den gängigsten Konfigurationen bei Sanierungs- und Verstärkungsarbeiten an Fassaden mit Fassadenverkleidungen.
