Betonschrauben von INDEX®

Spart bis zu 45 % Zeit bei der Installation bei maximaler Tragfähigkeit.

Die leistungsstarken und zugelassenen Betonschrauben für die Direktbefestigung von INDEX® sind die effektivste Lösung für Profis, die einen schnellen und einfachen Einbau von strukturellen und nicht-strukturellen Elementen in gerissenem und ungerissenem Beton suchen.
INDEX bodegon TH TX 1

Sortiment Betonschrauben

rp atlantis c3 h
THE

THE

Sechskantkopf.
Beschichtung Atlantis C3-H
rp atlantis c3 h
THA

THA

Senkkopf.
Beschichtung Atlantis C3-H
rp atlantis c3 h
THP

THP

Gewölbter Kopf.
Beschichtung Atlantis C3-H
rp atlantis c3 h
THT

THT

Truss-Kopf.
Beschichtung Atlantis C3-H
TFE

TFE

Sechskantkopf.
Verzinkt
TFA

TFA

Versenkter Kopf.
Verzinkt
TFP

TFP

Rundkopf. Verzinkt
TFT

TFT

Niedriger Rundkopf. Verzinkt
TFN

TFN

Sechskantkopf Ohne Unterlegscheibe.
Verzinkt
TFS

TFS

Bolzen.
Verzinkt
TFM

TFM

Kopf Mit Aussengewinde.
Verzinkt
TFF

TFF

Kopf Mit Innengewinde.
Verzinkt
TFY

TFY

Augenschrauben-Kopf. Verzinkt
MAT INOX A4
TXA

TXA

Senkkopf mit Bimetallspitze. Edelstahlbeschichtung A4
MAT INOX A4
TXE

TXE

Sechskantkopf mit Bimetallspitze. A4
MAT INOX A4
TXP

TXP

Senkkopf mit Bimetallspitze. TXP: Senkkopf mit Bimetallspitze. Edelstahlbeschichtung A4
MAT INOX A4
TXT

TXT

Traversenkopf mit Bimetallspitze. Edelstahlbeschichtung A4

Warum sind sie die beste Befestigungslösung für Ihre Installationen? Wir erklären es Ihnen.

Höchste Garantie für Sicherheit und Qualität

Die Betonschrauben sind nach den strengsten Industrienormen zugelassen und garantieren sichere und zuverlässige Projekte, selbst bei kritischen Anwendungen oder in risikoreichen Umgebungen.

ETA 20/0046

Zugelassen (ETA 20/0046) in Option 1 für den Einbau in gerissenen und ungerissenen Beton (C20/25-C50/60). Siehe Datenblatt.

ETA 20/0494

Zugelassen (ETA 20/0494) für nichttragende redundante Systeme in Beton (≥ C20/25) und Hohlkörperplatten (≥ C30/37). Siehe Datenblatt.

Feuerbeständigkeit

Zugelassen für Feuerwiderstand R30-R120 in Beton.

Seismische C1&C2

Seismische Zulassung C1 und C2 für strukturelle Installationen, wenn die Gefahr seismischer Bewegungen besteht.

Einbau in bis zu drei Tiefen

Die Betonschrauben ermöglichen den Einbau in bis zu drei verschiedenen Einschraubtiefen (in Ø6- und Ø10-Ausführung) und bieten somit Vielseitigkeit in zahlreichen Szenarien.

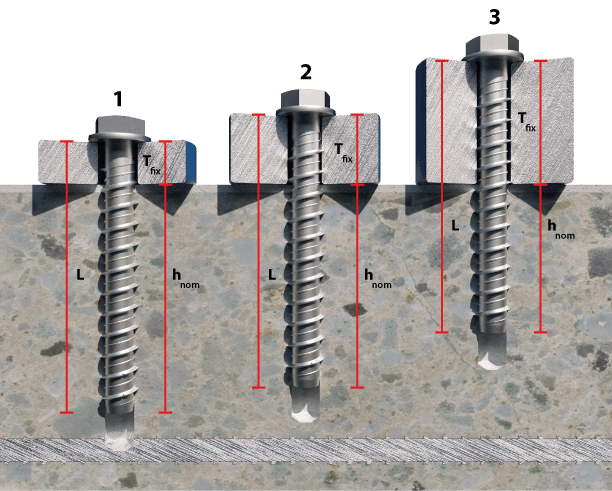

maße ansichten tiefen
THE 10 x 100 (beispiel)
* In ungerissenem C20/25-Beton. Alle anderen Abmessungen sind für zwei Einbautiefen zugelassen.
Installation Fig. 1 Fig. 2 Fig. 3
hnom Einbautiefe 85 mm 75 mm 55 mm
Nrec CMaximal empfohlene Zuglast * 1.342 kg 1.095 kg 654 kg
Tfix Maximal Dicke des zu befestigenden Materials 15 mm 25 mm 45 mm

Design und Geometrie der Betonschraube

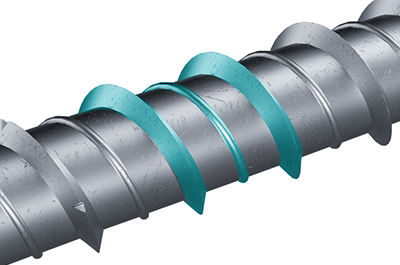

Patentiertes Doppelgewinde
Patentiertes Doppelgewinde, das sich in den Beton einbettet und höchste Belastungen garantiert.

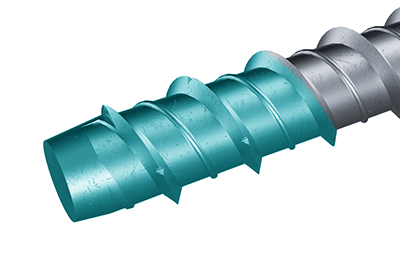

Gehärtete Spitze
Gehärtete Spitze, die für größere Härte, Haltbarkeit und einfache Montage sorgt.

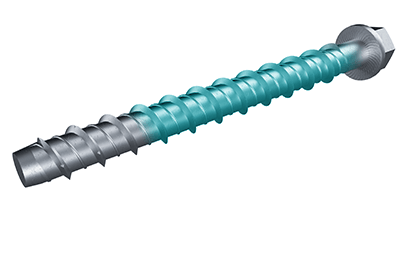

Gehäuse aus Kohlenstoffstahl
Körper aus hochfestem, gestanztem Kohlenstoffstahl.

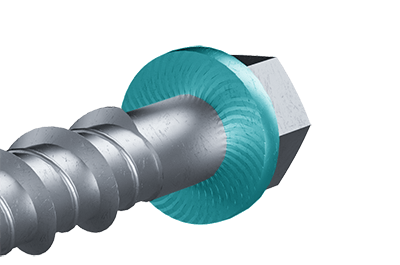

THE TFE Kopf mit gestanzter Rändelscheibe
THE/TFE-Kopf mit gestanzter Rändelscheibe bei Sechskantausführungen für festen Sitz am Grundmaterial, der ein Lösen des Befestigungselements verhindert.

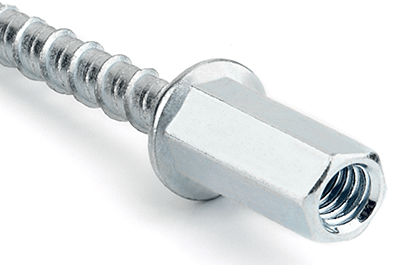

TFF Kopf mit Innengewinde mit Doppelgewinde
TFF-Kopf mit Innengewinde mit Doppelgewinde M8/M10 zur Befestigung von Gewindestangen in Betondecken und Hohlkörperplatten. Zur Aufhängung von Klimakanälen, Kabeltrassen oder Rohrleitungssystemen.

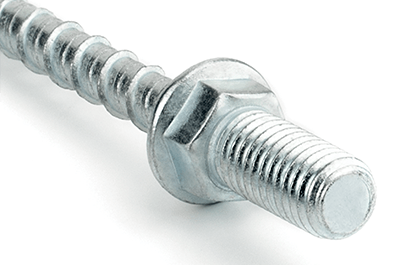

TFM Kopf mit Außengewinde
TFM-Kopf mit Außengewinde zur Befestigung von Schellen in Beton und Hohlkörperplatten.

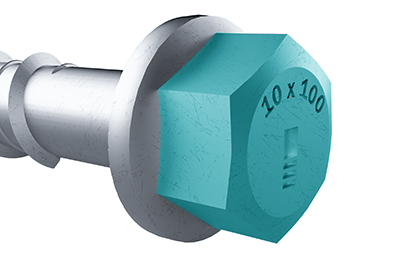

Kopf
Kopf mit gestanztem Maß (außer Ø5).

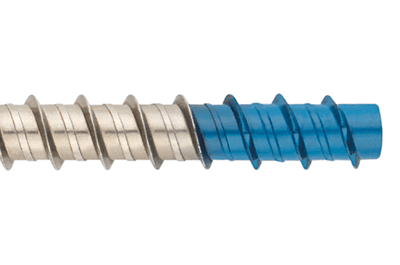

Bi Metall Ausführung
Bi-Metall-Ausführung mit gehärteter Spitze aus Kohlenstoffstahl für eine einfache Installation, mit A4-Edelstahlschaft für Korrosionsschutz.

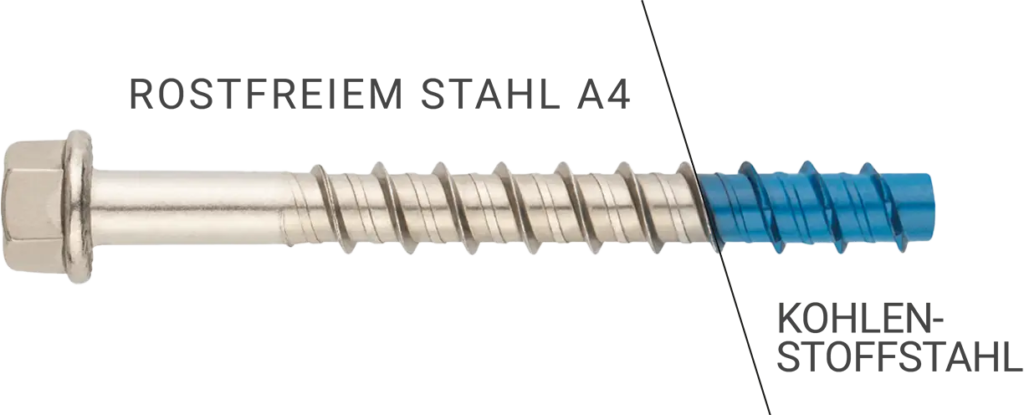

Entdecken Sie die BI-METALL-Technologie

Verankerungen hergestellt aus rostfreiem Stahl A4 und Kohlenstoffstahl

TXE Bimetall Betonschraube
Die Modelle der Betonschrauben TX werden mit der BI-METALL-Technologie hergestellt, die dank der Kombination von rostfreiem Stahl und Kohlenstoffstahl eine hohe Korrosionsbeständigkeit und Verschleißfestigkeit während des Einbaus gewährleistet.

Leistung von rostfreiem Stahl A4

Der Ankerkörper ist aus rostfreiem Stahl A4 gefertigt, der korrosions- und oxidationsbeständig ist und selbst unter extremsten Bedingungen bis zur Korrosionsstufe C5 widersteht. Es eignet sich für Anwendungen im Außenbereich, beispielsweise in Küstengebieten, Gebieten mit hoher industrieller Verschmutzung und in der Nähe von Straßen sowie in tropischen und subtropischen Zonen.

Die Stärke von Kohlenstoffstahl

Die Ankerspitze ist aus gehärtetem Kohlenstoffstahl gefertigt, der der Reibung und dem Verschleiß widersteht, die beim Einbau in harten Materialien wie Beton auftreten. Die blaue Farbe der Spitze kennzeichnet den Bereich, in dem die Verbindung der beiden Werkstoffe stattfindet.

Dübel zur Befestigung von strukturellen und nicht-strukturellen Elementen

Anwendungen für die zugelassene Version ETA 20/0046 (Montage in gerissenem und ungerissenem Beton)

  • Befestigung von Strukturelementen
  • Markisen oder temporäre Beschilderung
  • Stadion-Bestuhlung
  • Holzelemente an Beton
  • Geländer und Zäune
  • Regale und Gestelle
  • Strukturelle Balken und Säulen

Anwendungen für nicht-bauliche Installationsvarianten (ETA 20/0494)

  • Befestigung von Rohren
  • Klimakanäle
  • Elektrische Tragschienen oder Kabelkanäle
  • Installationen an Betonhohldecken
  • Installationen an Hohlkörperplatten-Decken

Beschichtungen für optimalen Schutz

C1 C2 C3 C4 C5
Pictograma RP Zincado Pictograma RP Atlantis C3 H Pictograma material Inoxidable A4
Innenräume ohne Kondensation Innenräume ohne Kondensation
Innenbereiche mit zeitweiser Kondensation Innenbereiche mit zeitweiser Kondensation
Außenbereiche in ländlichen Gebieten mit sehr geringer Kontamination Außenbereiche in ländlichen Gebieten mit sehr geringer Kontamination
Außenbereiche mit geringer Kontamination Außenbereiche mit geringer Kontamination
Außenbereiche mit mäßiger Kontamination Außenbereiche mit mäßiger Kontamination
Küstenbereiche Küstenbereiche
Außenbereiche mit starker industrieller Kontamination Außenbereiche mit starker industrieller Kontamination
Bereiche in Straßennähe Bereiche in Straßennähe
rp atlantis c3 h

Atlantis C3-H Beschichtung: für trockene Innenräume (50 Jahre) oder im Außenbereich Typ C3 gemäß ISO 9223, für bis zu 25 Jahre

Verzinkung: für den Einsatz in trockenen Innenräumen (Kategorie C1 nach ISO 923), für bis zu 50 Jahre.
MAT INOX A4

Rostfreies Material A4: gültig für den Innen- und Außenbereich, in Küstengebieten, stark belasteten Gebieten oder Bereiche in Straßennähe.

Profis, die bereits INDEX®-Betonschrauben einsetzen, berichten über ihre Erfahrungen

personas 4.1

„Da diese Anker so einfach zu montieren sind, spare ich bis zu 45 % der Montagezeit.“

personas 4.4

„Sie sind die perfekten Anker für temporäre Installationen, da sie wieder demontiert werden können.“

personas 4.3

„Sie sind leistungsfähiger, da sie bis zu 100 % mehr Last aufnehmen können als Spreizanker.“

personas 4.2

„Sie erleichtern mir die Arbeit, weil ich sie in verschiedenen Tiefen und Materialien einsetzen kann.“

Lernen Sie mit uns

In diesem Video erklären wir Ihnen, welche Arten von Betonschrauben es gibt, wofür sie verwendet werden, was ihre Hauptvorteile sind und wie man sie gemäß den Anweisungen auf dem technischen Datenblatt richtig einbaut.

Höhere Lasten und Abstände

Mit den Betonschrauben erhöhen wir die maximal empfohlenen Lasten in gerissenem und ungerissenem Beton von C20/25 auf C50/60. Darüber hinaus können sie auch in geringen Lochabständen zwischen den Verankerungen und in Randnähe des Betonelements angebracht werden.

Tragfähigkeit (kg) Schraube THE

Einbauanleitung

Installation für die zugelassene Version ETA 20/0046 (Montage in gerissenem und ungerissenem Beton)

Installation für nicht-bauliche Installationsvarianten (ETA 20/0494)
