THE
CABEÇA HEXAGONAL.
REVESTIMENTO ATLANTIS C3-H
Parafuso(s) de fixação direta em betão
Novo design, mais gamas, fabrico completo
As novas ancoragem por parafuso homologadas de alto rendimento de fixação direta em betão fissurado e não fissurado são a solução mais profissional e eficaz. O seu design permite uma instalação rápida e simples, garantindo os máximos desempenhos e valores de carga superiores relativamente à versão anterior. O sortido de parafusos para betão está formado por diferentes modelos de cabeças, adequados à instalação em elementos estruturais e não estruturais como corrimãos, estantes ou elementos que precisam de ser desinstalados ou ajustados.
A solução mais profissional e eficaz
- Gama completa, válida para qualquer instalação. Disponível em 9 modelos diferentes de cabeça. +info
- 2 tipos de revestimentos disponíveis. Atlantis C3-H e zincado ≥5μm. O revestimento especial Atlantis C3-H oferece proteção contra a corrosão em atmosferas de categoria C3, de acordo com a norma ISO 9223. +info
-
Garantias máximas. Produtos homologados de
acordo com os mais altos padrões de qualidade:
- Homologado (ETA 20/0046) na opção 1 para a instalação em betão fissurado e não fissurado (C20/25-C50/60).
- (ETA 20/0494) para sistemas redundantes não estruturais em betão (≥ C20/25) e lajes alveolares (≥ C30/37).
- Homologado para resistência ao fogo R30-R120 em betão.
- Homologação Sísmica C1&C2 para a instalação estrutural quando há risco de ocorrência de algum movimento sísmico.
- Máximos desempenhos. Cargas máximas recomendadas em betão fissurado e não fissurado de C20/25 a C50/60. +info
- Permite instalar até três profundidades de aparafusamento diferentes (versão Ø6 e Ø10). As restantes métricas estão homologadas para duas profundidades de instalação. +info
- Permite a sua instalação com distâncias reduzidas entre o parafuso de fixação para betão e a borda do elemento de betão. O parafuso de fixação em betão, que funciona por interferência mecânica entre a rosca e o material de base, gera uma baixa pré-carga no betão.
- Adequação confirmada para a instalação de sistemas de aspersores de acordo com a norma VdS CEA 4001. E incluir pictograma VdS.
Outros aspetos relevantes do produto
- Disponíveis numa ampla gama de diâmetros de broca. +info
- Limpeza não necessária. Não é necessário limpar os orifícios em instalações verticais (teto e pavimento).
- Ancoragem por parafuso totalmente desmontável. Adicionalmente, permite o desaparafusamento para ajustar corretamente o elemento instalado. Adequado para usos em instalações temporárias ou quando é necessário deixar a superfície totalmente diáfana após a desmontagem.
- Instalação EXPRESS. Instalação fácil e rápida. Reduz-se o tempo de instalação, visto ser unicamente necessário um berbequim e uma máquina de impacto; não é necessário o uso de chaves dinamométricas de binário controlado. +info
- Fabrico INDEX®. Isto permite-nos assegurar um controlo rigoroso dos processos, garantir a máxima qualidade dos nossos produtos, prestar o melhor serviço e obter um custo global competitivo.
- Disponível em INDEXcal. O programa de cálculo de ancoragens INDEXcal é a ferramenta adequada para que os designers de soluções estruturais cumpram os requisitos do Eurocódigo 2, parte 4. Verifique de forma rápida e detalhada todas as ancoragens do nosso catálogo com base nos parâmetros de entrada do utilizador, indicando a sua adequação ou não às mesmas. +info
Fabricada com aço inoxidável A4 e aço de carbono

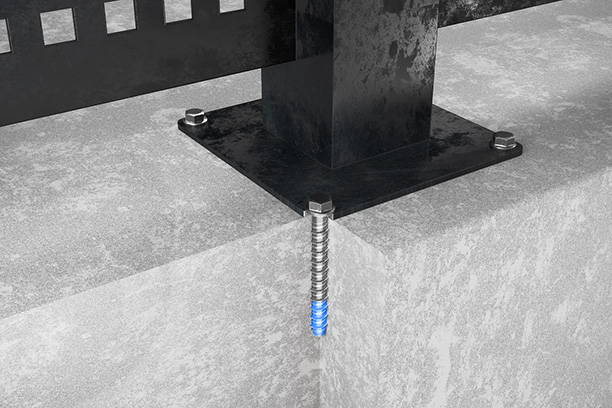

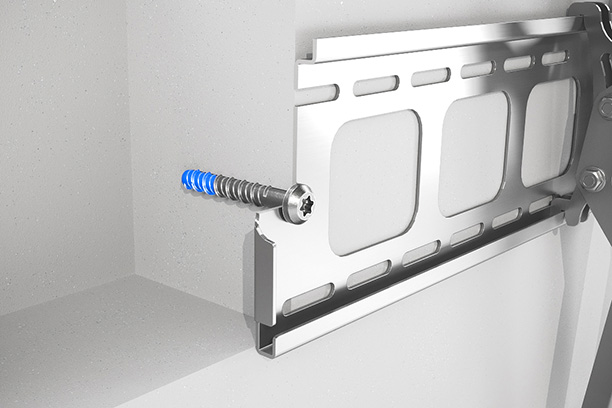

Parafuso de fixação direta em betão TXE bimetal
O novo modelo de parafuso de fixação direta em betão TXE bimetal está fabricado com a inovadora tecnologia BIMETAL, que oferece uma elevada resistência à corrosão e ao desgaste durante a instalação.
Por um lado, o corpo do parafuso para betão está fabricado com aço inoxidável A4, conferindo-lhe propriedades anticorrosivas até níveis de corrosão C5. Por outro, a ponta do parafuso para betão está fabricado em aço de carbono endurecido, de maior dureza e que facilita a instalação e a aderência no material de base. O inovador processo de produção permite a soldagem por fricção dos dois materiais.
Ver produto
Características do aço inoxidável A4
O corpo do parafuso para betão, fabricado em aço inoxidável A4, oferece uma excelente resistência contra a corrosão e a oxidação, até níveis de corrosão C5. É indicada para aplicações em espaços exteriores, como:
- Áreas costeiras.
- Exteriores com elevada poluição industrial.
- Zonas próximas de estradas.
- Zonas tropicais e subtropicais.
Resistência do aço
A ponta do parafuso para betão está fabricado em aço de carbono endurecido, que permite suportar o desgaste da ponta, simplificando a instalação e alcançando os máximos desempenhos.
A ponta do parafuso para betão tem uma função fundamental durante a instalação. É a zona que inicia o roscado do parafuso para betão no material base, gerando uma forte fricção e desgaste. Esta é a razão pela qual o parafuso de fixação direta em betão não pode ser fabricada completamente em aço inoxidável A4, material com uma dureza inferior ao aço de carbono.
A cor azul da ponta identifica a zona em que ocorre a fusão de ambos os materiais.
Garantias máximas
O parafuso para betão conta com as mais prestigiadas homologações:
- Homologação ETA 20/0046 para fixações estruturais em betão fissurado e betão não fissurado.
- Certificação CE
- Homologação Sísmica C1, indicada para aplicações em zonas com risco sísmico.
- Homologação de Resistência ao fogo para instalações expostas a altas temperaturas ou com risco de incêndio.

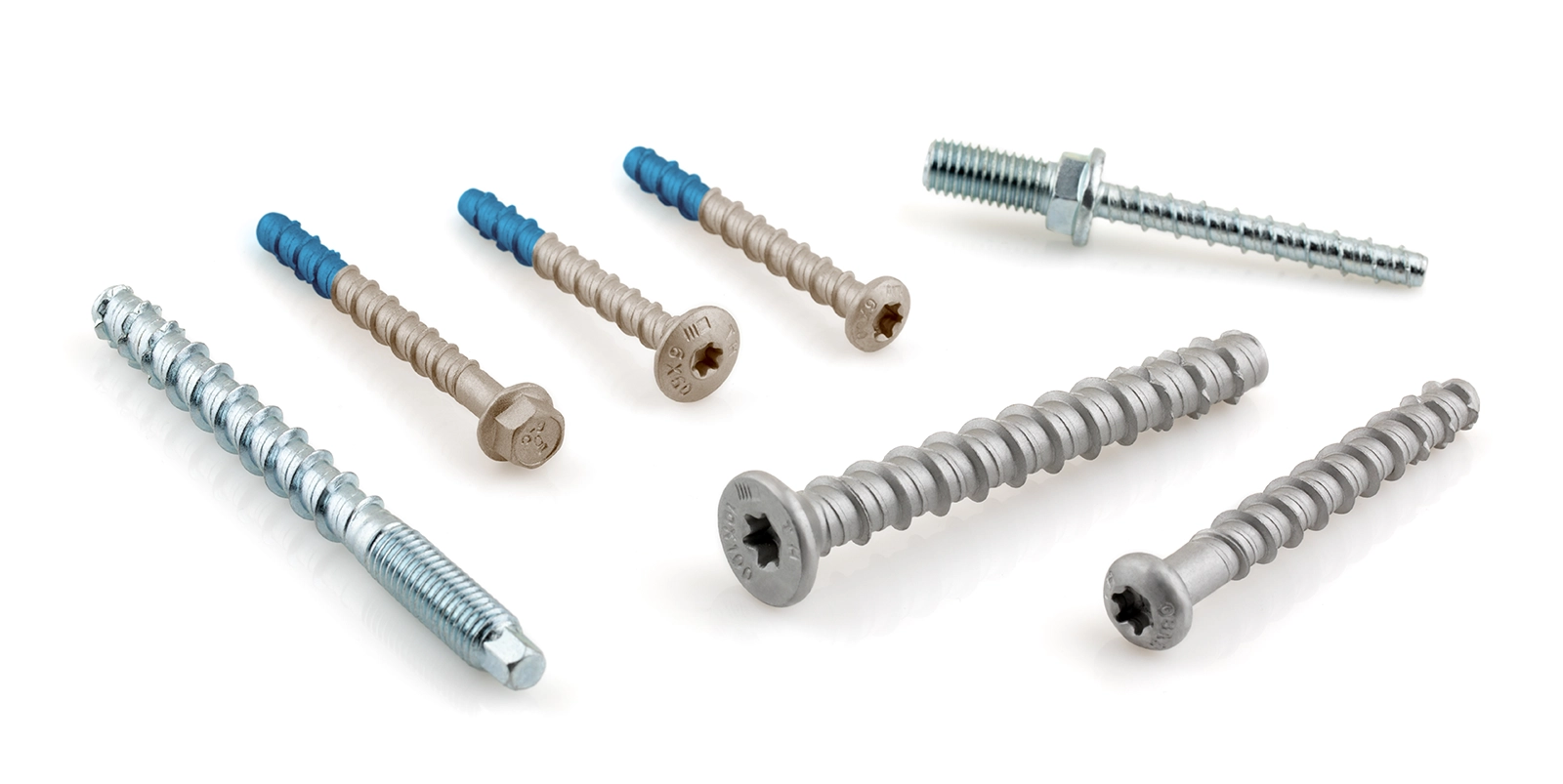

Gama
Dez parafusos de fixação direta em betão para qualquer tipo de instalação
THA
CABEÇA ESCAREADA.
REVESTIMENTO ATLANTIS C3-H
THP
CABEÇA BOLEADA.
REVESTIMENTO ATLANTIS C3-H
THT
CABEÇA TRUSS.
REVESTIMENTO ATLANTIS C3-H
TFE
CABEÇA HEXAGONAL.
REVESTIMENTO ZINCADO
TFN
CABEÇA HEXAGONAL SEM ARRUELA.
REVESTIMENTO ZINCADO
TFS
HASTE.
REVESTIMENTO ZINCADO
TFM
CABEÇA ROSCA MACHO.
REVESTIMENTO ZINCADO
TFF
CABEÇA ROSCA FÊMEA.
REVESTIMENTO ZINCADO
TXE
Parafuso de fixação direta em betão. Homologado ETE Opt.1. Cabeça sextavada com ponta Bimetal. Inoxidável A4.
TXA
Cabeça escareada com ponto Bimetal. Inoxidável A4. Homologação ATE Opção 1.
Design e geometria

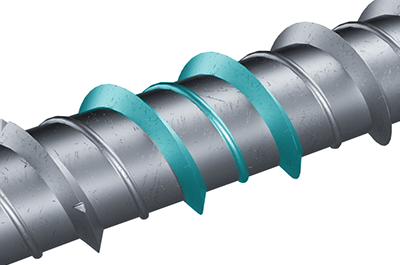

Rosca dupla patenteada, otimizada para garantir cargas máximas graças ao design de uma rosca dupla que se incrusta profundamente no betão.

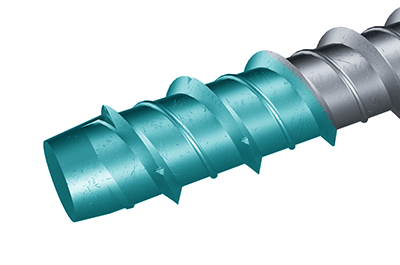

A ponta temperada garante maior dureza, durabilidade e facilidade de instalação.

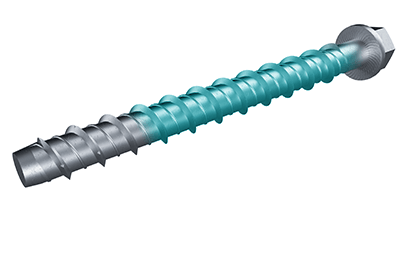

Corpo de aço de alta resistência (aço de carbono estampado).

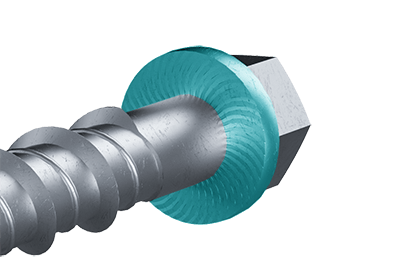

Cabeça THE/TFE: Arruela estriada estampada em versões hexagonais, que assegura um aperto contra o material de base, evitando que a fixação se afrouxe.

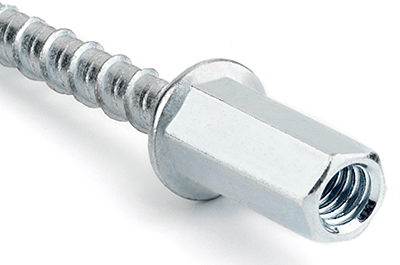

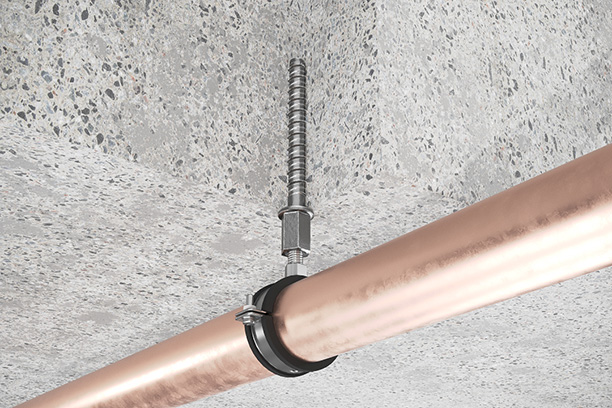

Cabeça TFF. Rosca fêmea com rosca dupla M8 / M10, para fixação direta, rápida e simples de varões roscados em tetos (betão e lajes alveolares). Adequado para a suspensão de condutas de ar condicionado, bandejas de cabos, sistemas de tubagem, etc.

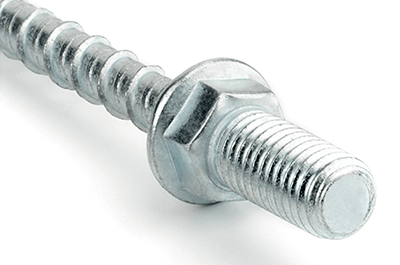

Cabeça TFM. Rosca macho, para fixação direta, rápida e simples de abraçadeiras em betão e lajes alveolares.

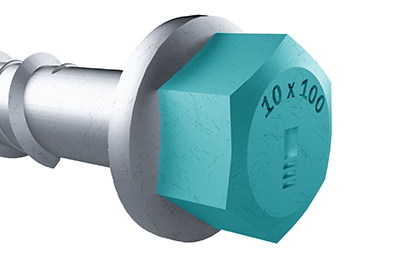

Cabeça: Incluída medida por comprimento (não nos de diâmetro 5).

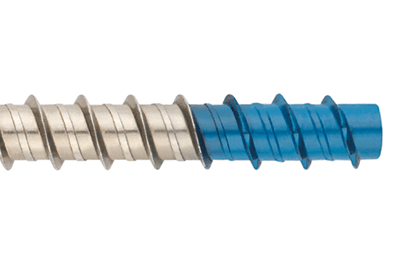

Versão Bimetal. Oferece a dureza de uma ponta de aço de carbono endurecida para facilitar a instalação, com uma haste de aço inoxidável A4 para conferir proteção contra a corrosão.
Desempenho máximo e valores de carga alargados
Aumentámos as cargas máximas recomendadas em betão não fissurado C20/25 e betão fissurado C20/25 em relação ao modelo anterior.
Zincado e Atlantis
Escolha o revestimento perfeito com base no nível de corrosão
| C1 | C2 | C3 | C4 | C5 | |
|---|---|---|---|---|---|
|
|
|
|
|||
Interiores sem condensação
|
|||||
Interiores com condensação temporária
|
|||||
Exteriores em zonas rurais com poluição muito reduzida
|
|||||
Exteriores com poluição reduzida
|
|||||
Exteriores com concentração moderada de poluição
|
|||||
Áreas costeiras
|
|||||
Exteriores com forte poluição industrial
|
|||||
Zonas próximas de estradas
|
- Revestimento Atlantis C3-H:
- válido para condições interiores secas (50 anos) ou em ambientes exteriores tipo C3 de acordo com a norma ISO 9223, durante um período de 25 anos.
- Revestimento zincado:
- adequado para uso em condições interiores secas (categoria C1 de acordo com a norma ISO 923), durante um período de 50 anos.
- Material Inoxidável A4:
- válido para interiores e exteriores, em zonas costeiras, zonas expostas a alta poluição ou zonas próximas de estradas.

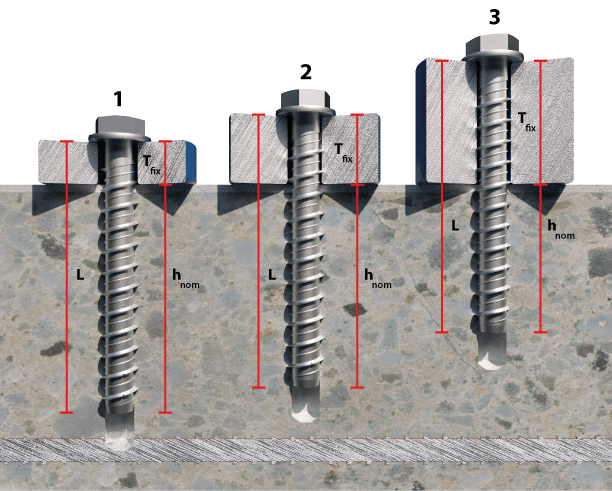

Versatilidade máxima. Até três profundidades de instalação
THE 10 x 100 (exemplo)
| Instalação | Fig. 1 | Fig. 2 | Fig. 3 |
|---|---|---|---|
| hnom Profundidade de instalação | 85 mm | 75 mm | 55 mm |
| Nrec Carga máxima de tração recomendada * | 1.342 kg | 1.095 kg | 654 kg |
| Tfix Espessura máxima a fixar | 15 mm | 25 mm | 45 mm |
Aplicações
Ancoragem por parafuso para fixação de elementos estruturais e não estruturais
Aplicações para versão homologada ETA 20/0046 (instalações em betão fissurado e não fissurado)

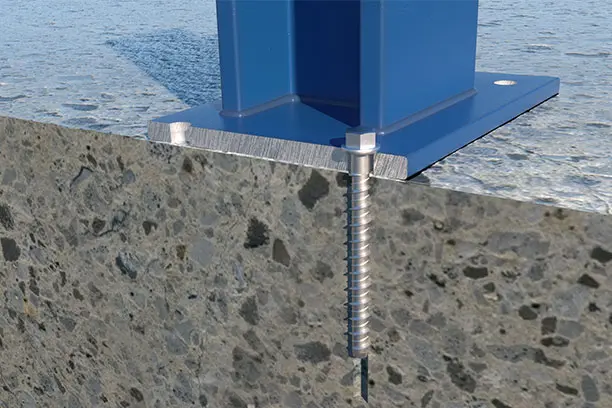

- Aplicações estruturais
- Toldos ou sinalização provisória
- Assentos em estádios
- Estruturas de madeira para betão
- Corrimãos e vedações
- Estantes e racks
- Vigas e pilares estruturais
Aplicações para versões de instalações não estruturais (ETA 20/0494)

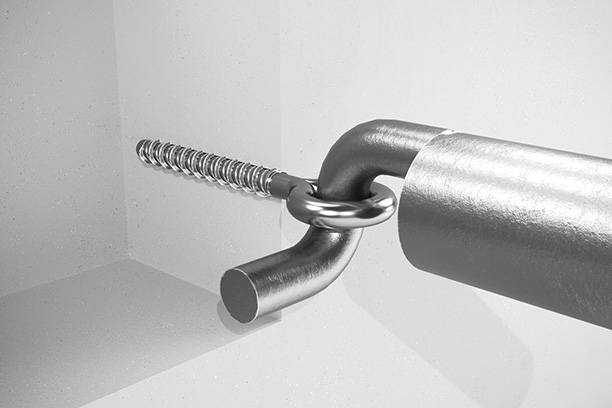

- Fijación de tuberías
- Condutas de ar condicionado
- Bandejas elétricas ou sistemas de cablagem
- Instalações em tetos de betão oco
- Instalações em tetos de lajes alveolares
Guia de instalação
Instalação EXPRESS garantindo máximos desempenhos
THE Cabeça hexagonal. Revestimento ATLANTIS C3-H
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
THA Cabeça escareada. Revestimento ATLANTIS C3-H
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
THP Cabeça boleada. Revestimento ATLANTIS C3-H
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
THT Cabeça Truss. Revestimento ATLANTIS C3-H
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TFE Cabeça hexagonal. Revestimento Zincado
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TFN Cabeça hexagonal sem arruela. Revestimento Zincado
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TFS Haste. Revestimento Zincado
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TFM Cabeça rosca macho. Revestimento Zincado
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TFF Cabeça rosca fêmea. Revestimento Zincado
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TXE Parafuso de fixação direta em betão. Homologado ETE Opt.1. Cabeça sextavada com ponta Bimetal. Inoxidável A4.
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
TXA Cabeça escareada com ponto Bimetal. Inoxidável A4. Homologação ATE Opção 1
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5
Passo 6
Documentação
Além dos parafusos para betão TH/TF, na INDEX contamos com uma ampla gama de fixações metálicas adequadas a um grande número de tarefas, diferentes materiais e todo o tipo de cargas. Descubra-as na nossa categoria de fixações metálicas.
