Cheville métallique anti-rotation avec tige filetée CH-ES

Cheville métallique anti-rotation avec tige filetée pour la fixation d’éléments à charge moyenne dans des matériaux solides. Ancrage à expansion mécanique, avec anti-rotation pour empêcher l’ancrage de tourner lorsqu’il est serré. Installation avec contrôle du couple. Fabriqué en acier zingué.
CODEDIMENSIONSNº EMPREINTEOUVERTURE CROCHETØ PITONPcs BôitePcs MasterboxEANInfo. Technique
ACHE08CM6 x 45 Ø820012008423533584090

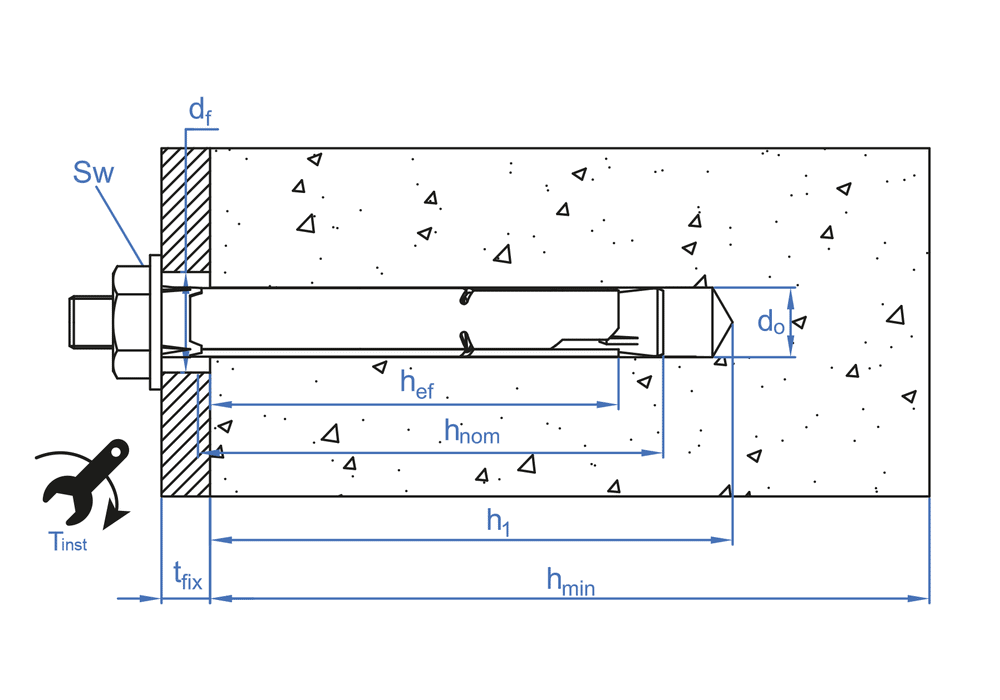

  • tfix - Épaisseur max. à fixer5
  • SW - Schlüsselweite10
  • df - Ø Élément à fixer9
  • Tins - Tins -10
  • hef - Profondeur effective30
  • hnom - Min. profondeur cheville39
  • h1 - Profondeur min. de perçade45
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support100
  • L - Longueur45
ACHE09CM6 x 45 Ø92008008423533584106
  • tfix - Épaisseur max. à fixer5
  • SW - Schlüsselweite10
  • df - Ø Élément à fixer10
  • Tins - Tins -10
  • hef - Profondeur effective30
  • hnom - Min. profondeur cheville39
  • h1 - Profondeur min. de perçade45
  • d0 - Ø Foret9
  • hmin - Min. épaisseur du support100
  • L - Longueur45
ACHE10CM8 x 60 Ø101006008423533584113
  • tfix - Épaisseur max. à fixer5
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer12
  • Tins - Tins -20
  • hef - Profondeur effective40
  • hnom - Min. profondeur cheville51
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support100
  • L - Longueur60
ACHE10LM8 x 80 Ø101004008423533584137
  • tfix - Épaisseur max. à fixer27
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer12
  • Tins - Tins -20
  • hef - Profondeur effective40
  • hnom - Min. profondeur cheville51
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support105
  • L - Longueur80
ACHE11CM8 x 60 Ø111006008423533584120
  • tfix - Épaisseur max. à fixer5
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer13
  • Tins - Tins -20
  • hef - Profondeur effective40
  • hnom - Min. profondeur cheville51
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret11
  • hmin - Min. épaisseur du support100
  • L - Longueur60
ACHE11LM8 x 80 Ø111004008423533584144
  • tfix - Épaisseur max. à fixer27
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer13
  • Tins - Tins -20
  • hef - Profondeur effective40
  • hnom - Min. profondeur cheville51
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret11
  • hmin - Min. épaisseur du support105
  • L - Longueur80
ACHE12CM10 x 70 Ø121002008423533584168
  • tfix - Épaisseur max. à fixer5
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer14
  • Tins - Tins -35
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville65
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support100
  • L - Longueur70
ACHE12LM10 x 100 Ø12502008423533584182
  • tfix - Épaisseur max. à fixer32
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer14
  • Tins - Tins -35
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville65
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support110
  • L - Longueur100
ACHE14CM10 x 70 Ø141002008423533584175
  • tfix - Épaisseur max. à fixer5
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer16
  • Tins - Tins -35
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville65
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret14
  • hmin - Min. épaisseur du support100
  • L - Longueur70
ACHE14LM10 x 100 Ø14502008423533584199
  • tfix - Épaisseur max. à fixer32
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer16
  • Tins - Tins -35
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville65
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret14
  • hmin - Min. épaisseur du support100
  • L - Longueur100
  • [FONCTION ANTIVIRAGE] Ancrage antivirage pour charges moyennes avec goujon fileté et principe de fonctionnement par expansion dans des matériaux massifs. Il dispose de plusieurs éléments antivirage (cône, chemise et caoutchouc) qui empêchent l’ancrage de tourner lors de l’installation, ce qui facilite la mise en place et garantit une expansion et des performances optimales.
  • [APPLICATIONS TRÈS VARIÉES] Convient pour réaliser des ancrages sûrs dans des applications statiques ou quasi statiques telles que la fixation de panneaux, d’étagères, de panneaux, de portiques, de garde-corps, d’auvents, de poteaux de clôture, de mobilier urbain ou de sièges de cinémas, théâtres et stades.
  • [BÉTON ET AUTRES MATÉRIAUX] Idéal pour les fixations sur des matériaux solides tels que le béton, le béton armé, la pierre ou la brique pleine.
  • [QUALITÉ GARANTIE] Fabriqué en acier au carbone avec revêtement en zinc, un matériau de haute qualité et très résistant qui garantit des fixations solides et sûres dans des environnements intérieurs ou extérieurs à faible humidité.
  • [HOMOLOGATION EUROPÉENNE] Conception brevetée par INDEX A PERFECT FIXING et homologuée ETA 18/0018 pour les utilisations non structurelles dans le béton.
  • Appareils de climatisation
  • Aériens
  • Mobilier urbain
  • Rampes
  • Rampes de balcon
  • Rampes de route
  • Rampes en bois
  • Chapiteaux
  • Tentes
  • Enseignes
  • Bannières
