Les structures métalliques constituées de profils creux posent un défi fréquent lors de l’installation de supports, de renforts et d’autres éléments auxiliaires : comment réaliser une liaison structurelle lorsqu’il est impossible d’accéder à l’intérieur du profil ?
Traditionnellement, ces applications étaient réalisées à l’aide de boulons traversants ou par soudage. Cependant, ces deux solutions présentent des limites lorsque l’accès est restreint ou lorsque l’on souhaite accélérer les opérations de montage.
Pour répondre à ce besoin, nous avons développé STRUTBOLT, un ancrage à expansion homologué ETA pour les profils creux en acier, qui permet de réaliser des fixations structurelles depuis une seule face du profil, sans nécessiter de soudage ni d’accès à l’arrière.
Le défi des fixations dans les profils creux
Dans de nombreux projets de construction métallique et d’installations industrielles, les profils structurels sont des sections fermées qui empêchent l’accès à la face opposée du matériau support.
Dans ce cas, le boulon traversant n’est plus une solution pratique, puisqu’il nécessite la mise en place et le serrage d’un écrou depuis la face opposée. De son côté, le soudage implique des travaux à chaud, des mesures de sécurité renforcées, l’intervention de personnel qualifié et des délais d’exécution plus longs.
Face à cette situation, les systèmes d’ancrage à expansion constituent une alternative qui simplifie l’installation sans compromettre les performances structurelles.
Qu’est-ce que STRUTBOLT ?
STRUTBOLT est un ancrage à expansion homologué ETA, spécialement conçu pour réaliser des assemblages structurels dans des profils creux en acier lorsque l’accès n’est possible que par une seule face du profil.

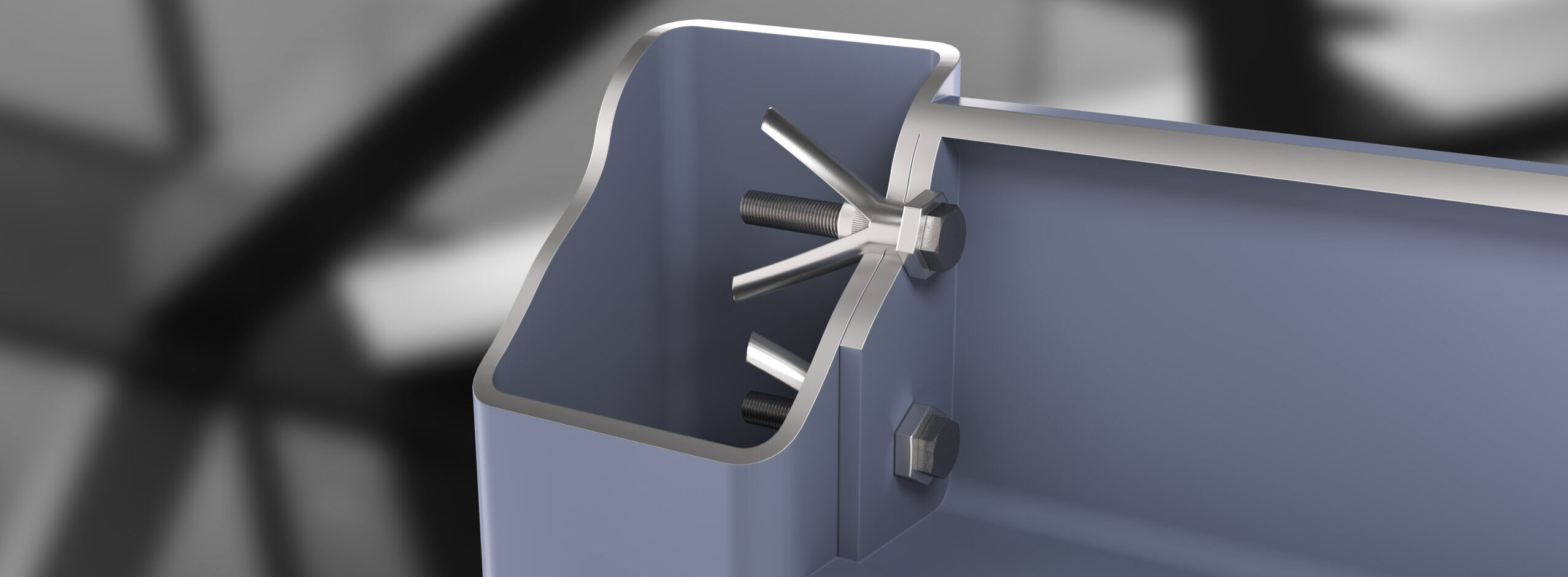

Lors de l’installation, le système génère une expansion interne qui crée une fixation sûre à l’intérieur de la section métallique, éliminant ainsi la nécessité d’accéder à l’intérieur du profil.
Cette solution permet de réaliser :
- des assemblages structurels acier sur acier ;
- la fixation de profils métalliques sur des structures en acier ;
- l’installation d’éléments non structurels sur des structures métalliques ;
- des applications soumises à des charges élevées ;
- des montages sur des profils carrés, rectangulaires et circulaires.
Une réponse aux besoins réels des chantiers
Selon notre équipe technique, le développement de STRUTBOLT est né après avoir identifié de nombreuses applications pour lesquelles les solutions existantes ne répondaient pas aux conditions réelles d’installation.
L’objectif était de concevoir un système permettant de travailler depuis une seule face du profil, tout en conservant les performances structurelles et en réduisant la complexité des opérations sur chantier.
Cette philosophie s’inscrit dans une tendance de plus en plus marquée du secteur, qui privilégie des solutions réduisant la dépendance à des procédés complexes et permettant une exécution plus rapide, plus sûre et plus prévisible.
Les avantages de STRUTBOLT par rapport aux solutions traditionnelles
Sans soudage
STRUTBOLT permet de réaliser des assemblages structurels sans recourir à des travaux à chaud, éliminant ainsi les risques liés au soudage et réduisant les délais d’exécution.
Installation depuis une seule face
Contrairement aux boulons traversants, il n’est pas nécessaire d’accéder à la face arrière du profil, ce qui facilite considérablement le montage sur des profils creux fermés.
Homologué pour les applications structurelles
Le système bénéficie d’une homologation ETA pour les applications structurelles, offrant des garanties techniques ainsi qu’une plus grande confiance aux bureaux d’études, aux prescripteurs et aux installateurs.
Une meilleure efficacité sur chantier
La réduction des opérations annexes permet de simplifier la planification des travaux, de diminuer les temps d’installation et d’améliorer la productivité globale du projet.
Une installation simple et rapide
Le processus d’installation de STRUTBOLT a été conçu pour être intuitif et efficace :
- Percer au préalable les éléments à fixer.
- Introduire l’ancrage dans le profil.
- Immobiliser la bague extérieure à l’aide d’une clé plate.
- Serrer la vis afin de provoquer l’expansion interne et de finaliser la fixation.
L’ensemble de l’installation peut être réalisé depuis une seule face du profil, sans accès à l’arrière ni opérations supplémentaires.
