Produkte / Verankerungen / Metallanker / SL / Produkte / SL-PE

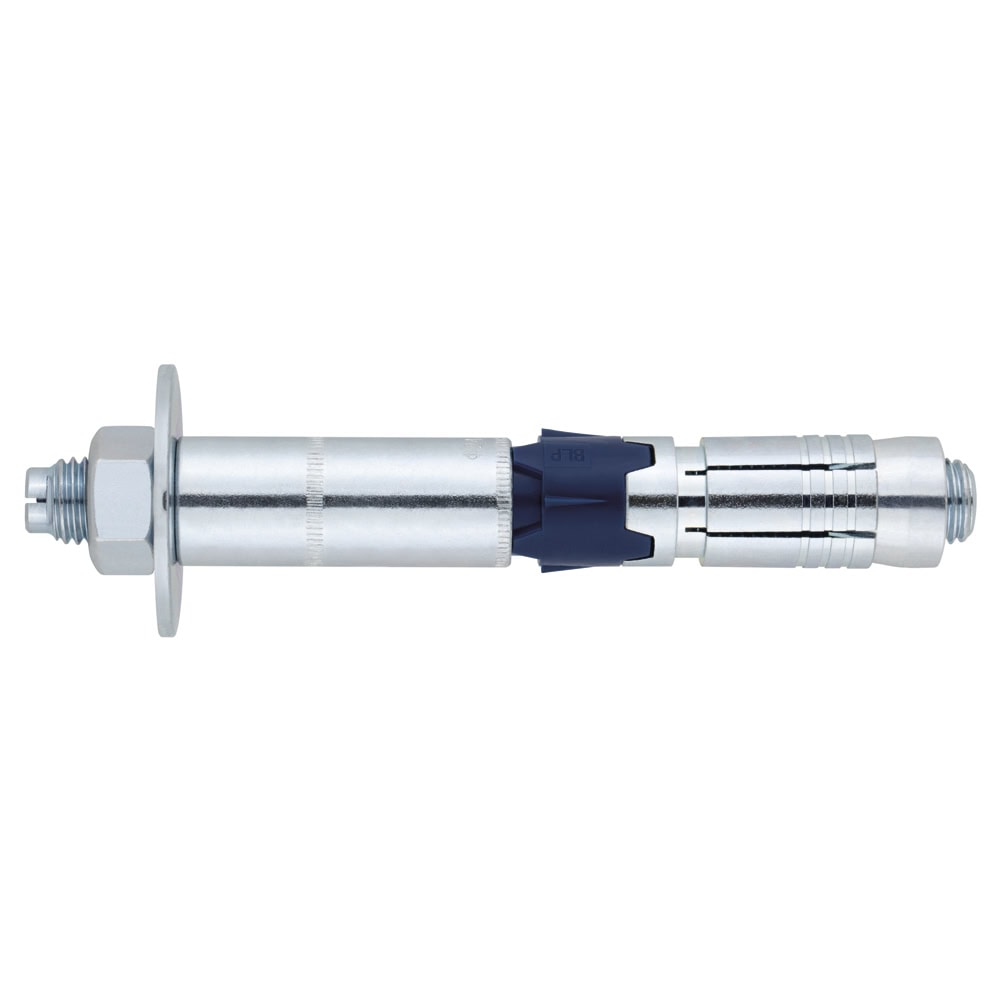

Verankerungen für hohe Belastungen mit Bolzen SL-PE

Verankerung für hohe Belastungen in Beton mit Bolzen. ETE Opt.1-zertifiziert.

ZULASSUNGEN UND ZERTIFIKATE

CODE	ABMESSUNG	KLEMMSTÄRKE (mm)	MINDESTBAUTEILDICKE	Stk Verpackung	Stk Umverpackung	EAN
SLPE12095	M8 x 95 Ø12	20	120	50	200	8423533903969

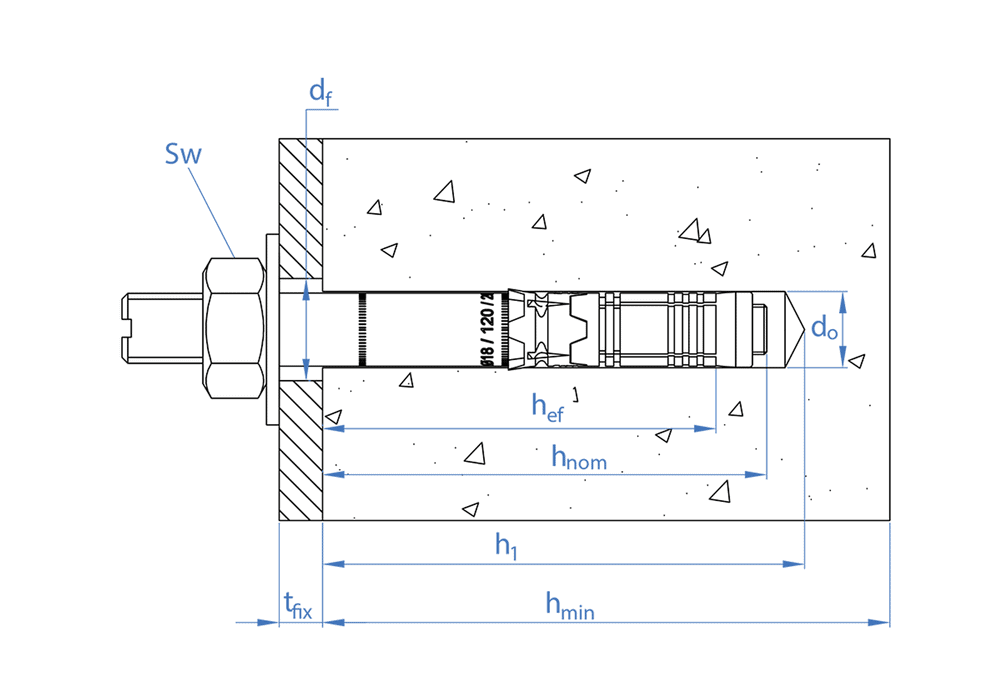

	t_fix- Dicke des Anbauteils20 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton72 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils120 L - Länge95
SLPE12155	M8 x 155 Ø12	80	120	25	100	8423533903976
	t_fix- Dicke des Anbauteils80 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton72 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils120 L - Länge155
SLPE16125	M10 x 125 Ø16	40	140	25	100	8423533903983
	t_fix- Dicke des Anbauteils40 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)50 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton83 h₁ - Min. Bohrlochtiefe95 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils140 L - Länge125
SLPE16160	M10 x 160 Ø16	75	140	20	60	8423533623461
	t_fix- Dicke des Anbauteils75 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)50 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton83 h₁ - Min. Bohrlochtiefe95 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils140 L - Länge160
SLPE16245	M10 x 245 Ø16	160	140	10	20	8423533903990
	t_fix- Dicke des Anbauteils160 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)50 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton83 h₁ - Min. Bohrlochtiefe95 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils140 L - Länge245
SLPE18150	M12 x 150 Ø18	50	170	20	40	8423533904003
	t_fix- Dicke des Anbauteils50 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil20 T_ins- Montagedrehmoment (Nm)80 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe110 d₀ - Ø Bohrdurchmesser18 h_min- Min. Dicke des Anbauteils170 L - Länge150
SLPE18170	M12 x 170 Ø18	70	170	15	45	8423533904010
	t_fix- Dicke des Anbauteils70 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil20 T_ins- Montagedrehmoment (Nm)80 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe110 d₀ - Ø Bohrdurchmesser18 h_min- Min. Dicke des Anbauteils170 L - Länge170
SLPE18260	M12 x 260 Ø18	160	170	5	10	8423533904027
	t_fix- Dicke des Anbauteils160 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil20 T_ins- Montagedrehmoment (Nm)80 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe110 d₀ - Ø Bohrdurchmesser18 h_min- Min. Dicke des Anbauteils170 L - Länge260
SLPE24145	M16 x 145 Ø24	25	200	10	40	8423533904034
	t_fix- Dicke des Anbauteils25 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil26 T_ins- Montagedrehmoment (Nm)160 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton117 h₁ - Min. Bohrlochtiefe130 d₀ - Ø Bohrdurchmesser24 h_min- Min. Dicke des Anbauteils200 L - Länge145
SLPE24170	M16 x 170 Ø24	50	200	10	30	8423533904041
	t_fix- Dicke des Anbauteils50 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil26 T_ins- Montagedrehmoment (Nm)160 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton117 h₁ - Min. Bohrlochtiefe130 d₀ - Ø Bohrdurchmesser24 h_min- Min. Dicke des Anbauteils200 L - Länge170
SLPE24200	M16 x 200 Ø24	80	200	10	20	8423533904058
	t_fix- Dicke des Anbauteils80 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil26 T_ins- Montagedrehmoment (Nm)160 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton117 h₁ - Min. Bohrlochtiefe130 d₀ - Ø Bohrdurchmesser24 h_min- Min. Dicke des Anbauteils200 L - Länge200
SLPE24280	M16 x 280 Ø24	160	200	5	10	8423533904065
	t_fix- Dicke des Anbauteils160 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil26 T_ins- Montagedrehmoment (Nm)160 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton117 h₁ - Min. Bohrlochtiefe130 d₀ - Ø Bohrdurchmesser24 h_min- Min. Dicke des Anbauteils200 L - Länge280
SLPE28210	M20 x 210 Ø28	60	250	5	10	8423533904072
	t_fix- Dicke des Anbauteils60 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil31 T_ins- Montagedrehmoment (Nm)240 h_ef - Effektive Verankerungstiefe125 h_nom - Gesamtlänge des Ankers im Beton146 h₁ - Min. Bohrlochtiefe160 d₀ - Ø Bohrdurchmesser28 h_min- Min. Dicke des Anbauteils250 L - Länge210
SLPE28230	M20 x 230 Ø28	80	250	5	10	8423533904089
	t_fix- Dicke des Anbauteils80 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil31 T_ins- Montagedrehmoment (Nm)240 h_ef - Effektive Verankerungstiefe125 h_nom - Gesamtlänge des Ankers im Beton146 h₁ - Min. Bohrlochtiefe160 d₀ - Ø Bohrdurchmesser28 h_min- Min. Dicke des Anbauteils250 L - Länge230
SLPE28310	M20 x 310 Ø28	160	250	5	10	8423533904096
	t_fix- Dicke des Anbauteils160 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil31 T_ins- Montagedrehmoment (Nm)240 h_ef - Effektive Verankerungstiefe125 h_nom - Gesamtlänge des Ankers im Beton146 h₁ - Min. Bohrlochtiefe160 d₀ - Ø Bohrdurchmesser28 h_min- Min. Dicke des Anbauteils250 L - Länge310

SL-PE
