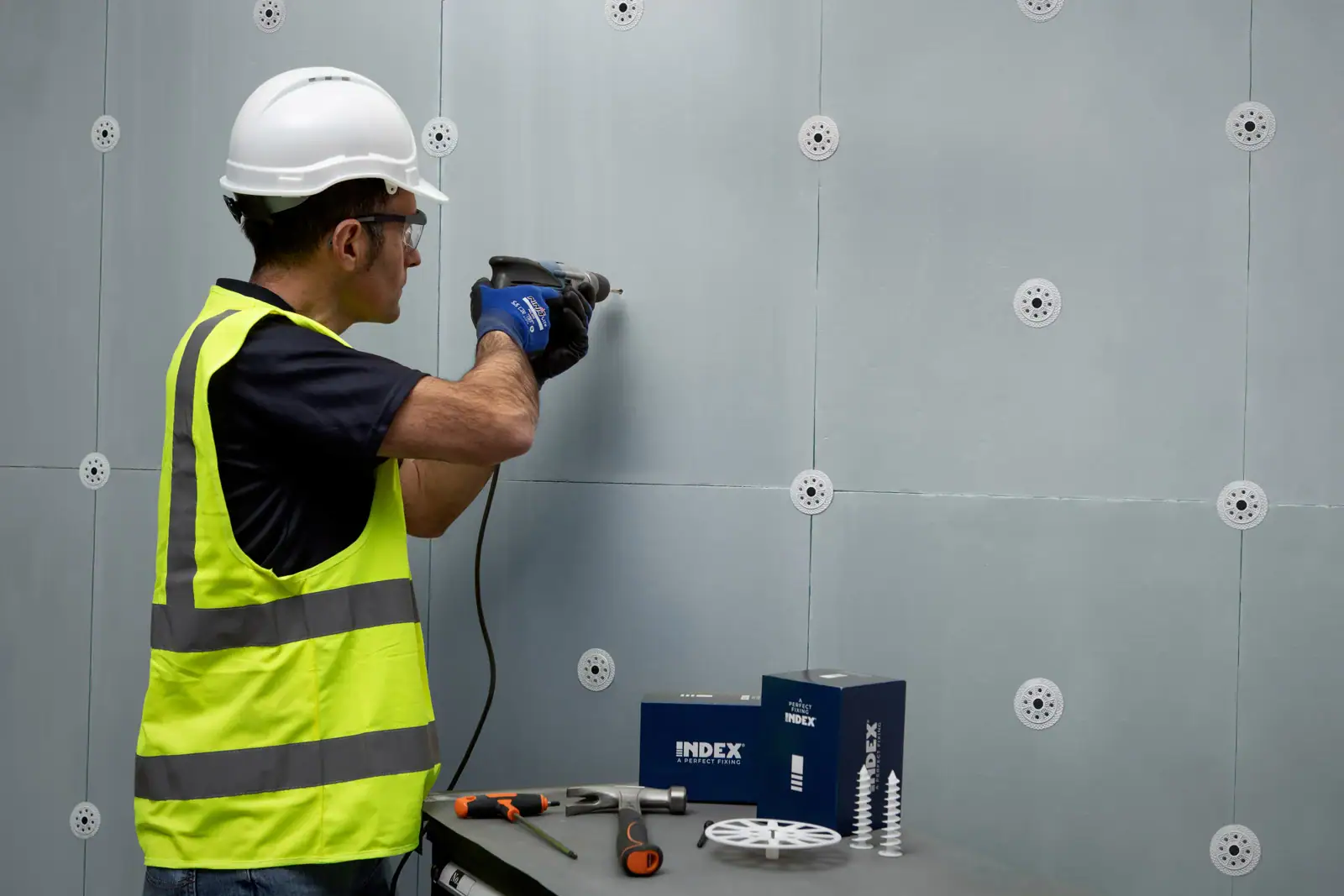

WDVS-Befestigungen

Befestigungen und Zubehör für die Montage von WDVS-Dämmplatten

Befestigungselemente und Zubehörteile ermöglichen eine sichere Befestigung an einer Vielzahl von Grundmaterialien für alle Arten von Dämmplatten. Das komplette Sortiment von INDEX eignet sich für alle Arten von Anwendungen, ob mechanische Befestigungen, Klebebefestigungen und/oder Einbau von Zubehörteilen. Unsere Produkte sind zugelassen, um die höchsten Qualitätsstandards zu gewährleisten.

Was ist das WDV-System?

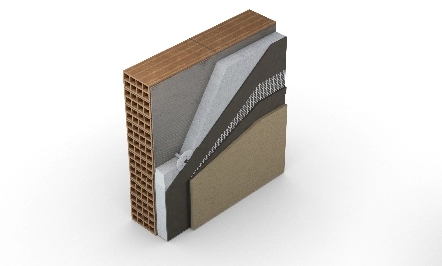

Die Wärmedämmung, auch bekannt unter dem Kürzel WDVS (Wärmedämm-Verbundsystem) ist eine umfassende Methode zur Dämmung von Neubauten und renovierten Gebäuden.

Die Verkleidung passt sich der Geometrie des Gebäudes an, auch den komplexesten, wodurch die meisten Wärmebrücken des Gebäudes vermieden werden.

Ihr Einbau sorgt für eine drastische Reduzierung der nach außen abgegebenen Energie, wodurch der Bedarf an Heizung und Kühlung gesenkt wird, eine kontinuierliche Energieeinsparung während des ganzen Jahres möglich ist (25 % der Wärme eines Hauses gehen durch Wände, Fenster und Türen verloren) und eine stabile Temperatur aufrechterhalten wird. Die Verringerung des Schadstoffausstoßes schützt die Umwelt.

In einer Zeit, in der die Politik der Energieeffizienz und der Nachhaltigkeit immer mehr an Bedeutung gewinnt, ist ein System wie WDV, das den Heiz- und Kühlbedarf senkt und damit auch den Ausstoß umweltschädlicher Gase, vor allem von CO₂, verringert, ein wichtiger Beitrag zum Umweltschutz.

Isolierplatte

Je nach Vorgabe für Dicke und Material wird die entsprechende Platte verwendet.

Befestigung

Wählen Sie Ihre Befestigung je nach Untergrund und Dämmstoff

Grundmaterial

Konsultieren Sie die entsprechende Verankerung für jedes Grundmaterial (A, B, C, D und E).

Vorteile von WDVS

Energieeinsparung und Nachhaltigkeit

Reduziert den Energieverbrauch des Hauses, sorgt für größere finanzielle Einsparungen und senkt die CO₂-Emissionen.

Komfort
und Wohlbefinden

Verbessert die Wärme- und Schalldämmung, beseitigt Wärmebrücken und reduziert Kondensation, Schimmel und Pilzbefall, wodurch ein gesünderes Raumklima entsteht.

Schutz und Wert des Gebäudes

Schützt die Struktur vor äußeren Einflüssen, erhöht die Lebensdauer der Immobilie und trägt zur Wertsteigerung des Hauses bei.

Praktische Installation ohne Platzverlust

Das System ist einfach zu installieren und nimmt, da es außen angebracht wird, keine Nutzfläche im Haus weg.

Befestigungstypen für Wärmedämmsysteme (WDVS)

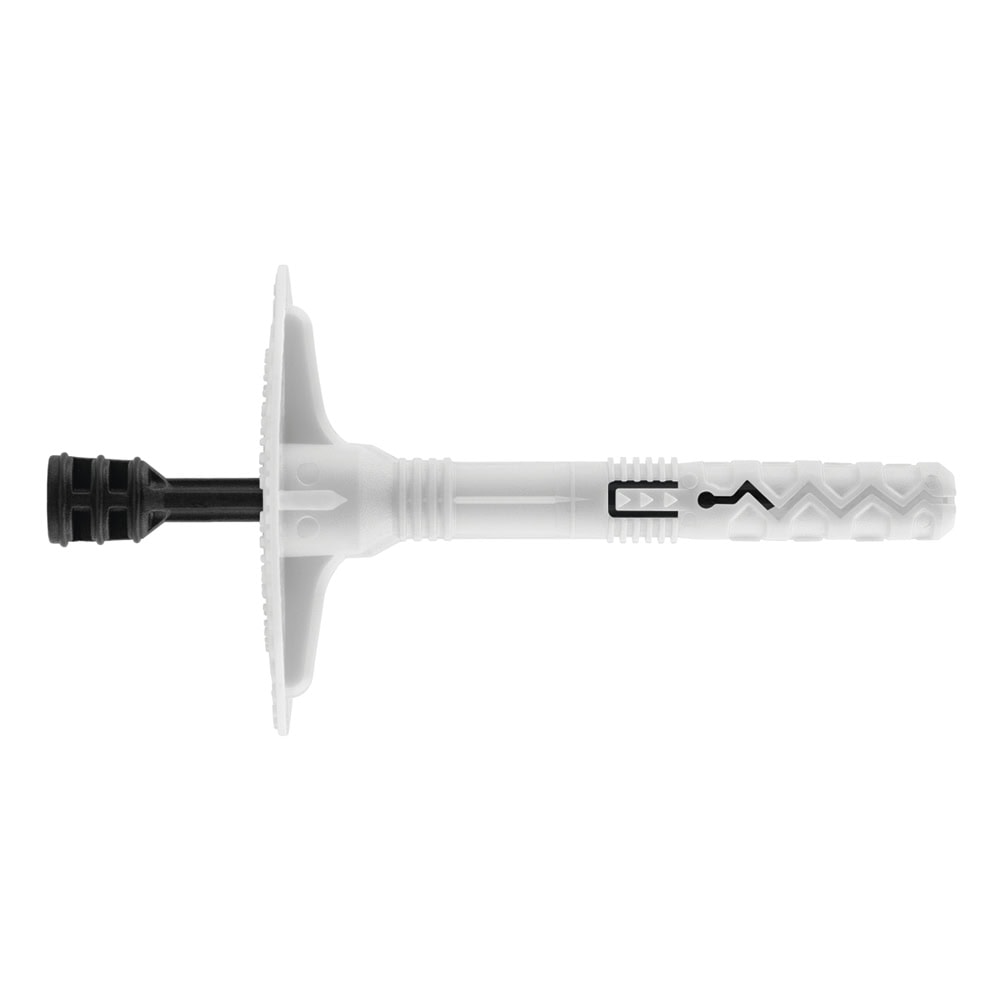

AIS-C

Polyamid-Dübel mit Nagel zur mechanischen Befestigung von Dämmplatten. ETA-Zulassung.

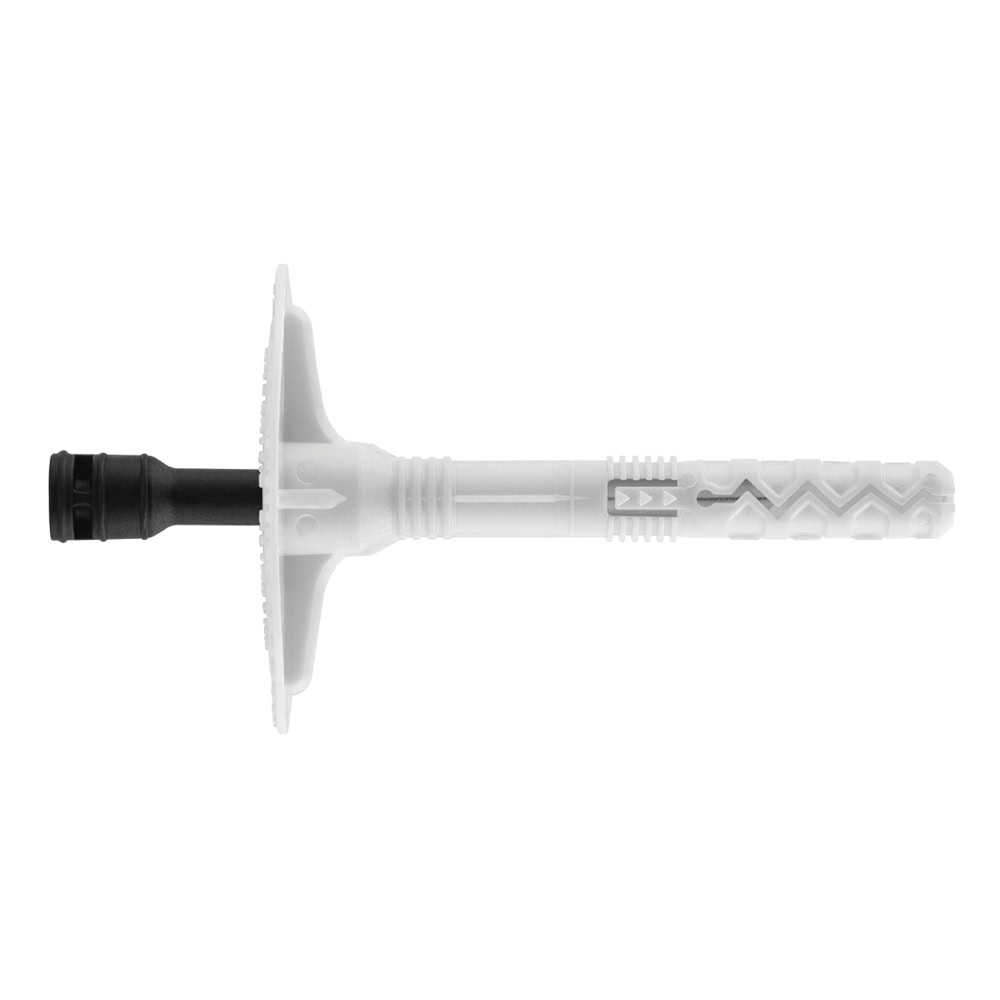

AIS-S

Dübel mit Metallnagel und Polyamid-Stopfen zur mechanischen Befestigung von Dämmplatten. ETA-Zulassung.

AIS-N

Schwarzer Kunststoffdübel

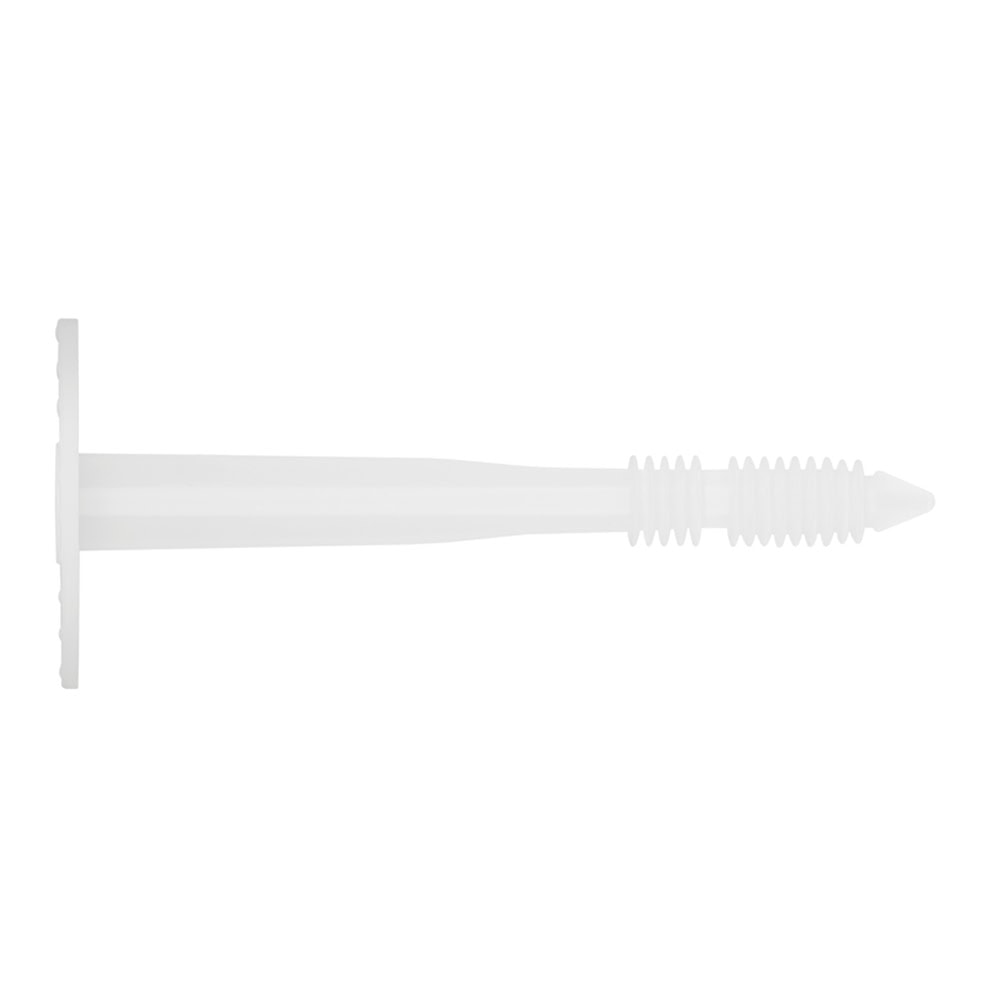

AIS

Dübel

AIS-M

Metalldübel

AIS-R

Rosette

AIS-W

Rosette zur Verwendung mit Schraube

AIS-AM

Unterlegscheibe für Metalldübel

PU-EP

Polyurethankleber für ETICS / Paneelen. Produkt zertifiziert nach ETAG 004.

Befestigungselemente zur Vermeidung von Wärmebrücken in der Dämmung

TE

Anclaje espiral

TE-L

Anker für leichte Befestigungen

TE-P

Anker für schwere Befestigungen

FAQS

Welche Arten von Dämmplatten gibt es?

Expandiertes Polystyrol (EPS)

Die Zusammensetzung des Kunststoffs verhindert den Verfall und die Schimmelbildung und sorgt gleichzeitig für die Abdichtung der Hausfassade. Es handelt sich um ein leichtes, sehr einfach zu installierendes und zu verarbeitendes Material, das sich dem Untergrund anpasst und eine gleichmäßige und ästhetische Endausführung aufweist. Es bietet eine hohe Wärmedämmung.

Mineralwolle (MW)

Leichtes Material mit hohem Schall- und Wärmeschutz sowie erhöhter Brandsicherheit. Erhältlich in den Farben Weiß und Braun, muss aufgrund seiner natürlichen Eigenschaften jederzeit vor Wasser geschützt werden.

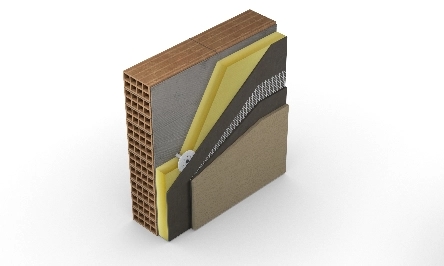

Polyurethan-Formteil (PUR)

Es ist starr und leicht und weist eine maximale Widerstandsfähigkeit auf, sowohl thermisch als auch mechanisch: Es hält Druck, Reibung und Abrieb sehr gut stand. Sein geringes Gewicht und seine hohe Dichte bieten eine größere Dimensionsstabilität und eine Vielzahl von Ausführungen.

Extrudiertes Polystyrol (XPS)

Dabei handelt es sich um ein geschlossenzelliges Wärmematerial aus Hartschaumplatten, das sich durch seine hohe mechanische Belastbarkeit, seine hohe Haltbarkeit und seine Wasserbeständigkeit auszeichnet und somit ein Verrotten verhindert. Darüber hinaus enthält es Flammschutzmittel als Brandschutz. Es ist in verschiedenen Farben erhältlich und wird häufig für Umkehrdächer verwendet.

Expandierter Kork

Dank seiner 100 % natürlichen Zusammensetzung weist dieses Material ein geringes Gewicht auf, ist einfach zu handhaben, wasserfest und leicht zu schneiden. Es bietet eine hervorragende thermische Isolierung und Schwingungsisolierung. Feuerfest und elastisch.

Je nach den baulichen Gegebenheiten, der Beschaffenheit der Wand oder des Raumes können unterschiedliche Dämmstoffe gewählt werden.

Die Dämmplatten müssen mit Kleber oder mechanischen Befestigungen gemäß den Empfehlungen in den technischen Datenblättern ordnungsgemäß auf dem Grundmaterial befestigt werden. Die Fugen zwischen den Platten müssen perfekt aneinanderpassen, wobei die Ebenheit während der Verlegung zu überprüfen ist.

Auf welchen Materialien können sie installiert werden?

Es ist wichtig, die Eigenschaften des Materials zu kennen, in dem die Verankerung angebracht wird. In der EAD 330196-01-0604 werden die Grundmaterialien als Nutzungskategorien festgelegt, um die Bewertung der Belastbarkeit der Verankerung zu vereinfachen. Innerhalb dieser Kategorien gibt es die Materialgruppen A, B, C, D und E.

Beton

Feste Trennwand

Hohle oder gelochte Trennwände

Leichtbeton mit offener Struktur

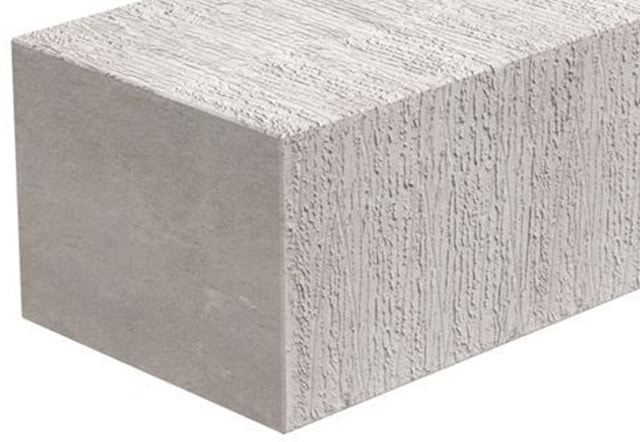

Porenbeton

Welche Arten von Befestigungselementen für die SATE-Montage gibt es?

Eine gute Befestigung ermöglicht es dem Dämmstoff, sich perfekt an den Gebäudeparameter zu halten und gleichzeitig Ausdehnung, Zusammenziehen, Verformung, Zug- und/oder Druckbewegungen des Dämmstoffs zu begrenzen.

Es gibt verschiedene Möglichkeiten, die Dämmplatten zu befestigen: mechanische Befestigungen, Polyurethan-Kleber oder eine Kombination aus beidem. Darüber hinaus gibt es spiralförmiges Zubehör für die Befestigung von Zubehörteilen für leichte und mittlere Lasten an den Dämmplatten sowie Zubehör für die mechanische Verankerung (Rosetten oder Unterlegscheiben).

Mechanische Befestigungen für Isolierplatten

Zugelassene* Anker für die sichere Befestigung von Dämmplatten (WDVS), die eine sichere Befestigung auf jedem Grundmaterial garantieren.

Die Befestigungsmittel für WDVS müssen in der Lage sein, den Windsogbelastungen, die auf das System einwirken können, standzuhalten und die Möglichkeit des Ausreißens der Dämmung durch die Unterlegscheibe oder den Kopf des Kunststoffankers auszuschließen.

Zubehör für Befestigungen von Isolierplatten

Produkte zur Ergänzung des Sortiments von mechanischen Befestigungen. Geeignet für die Fälle, in denen der Durchmesser der Druckfläche der Befestigung auf der zu montierenden Dämmplatte vergrößert werden muss. Zu diesem Zweck werden zusätzliche Unterlegscheiben mit einem größeren Durchmesser verwendet.

PU-EP Polyurethan-Kleber

Geeignet für die schnelle und einfache Montage von WDVS-Platten, Dämmplatten und Gipskartonplatten sowie für die Anwendung auf verschiedenen Grundmaterialien.

Die hohe Dichte der Rezeptur gewährleistet eine sofortige Anfangshaftung und hohe Klebekraft sowie eine schnelle Aushärtung und geringe Ausdehnung, so dass Material, Wartezeit und die Anwendung anderer Verankerungsmethoden wie Schrauben oder Nägel eingespart werden.

Die Befestigung kann mit mechanischen Befestigungen** verstärkt werden.

Mehr Information

Verankerungen für Befestigungen auf WDVS-Platten

Befestigungen für den Einbau von leichten Zubehörteilen direkt auf Außendämmplatten.

Geeignet für die Installation von Abflussrohren, elektrischen Befestigungen, Dunstabzugshauben, Alarmen, Briefkästen, Wandleuchten usw.

Alle Komponenten des WDV-Systems müssen den gesetzlichen Bestimmungen der ETA (Europäische Technische Bewertung), früher bekannt als ETAG entsprechen, die in der EAD 330196-01-0604 „Kunststoffdübel aus neuem oder recyceltem Material zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht“ definiert sind.

** Mechanische Verankerungen gewährleisten die Klebekraft zwischen dem Grundmaterial und der Dämmung für den Fall, dass der Kleber seine Tragfähigkeit verliert, z. B. aufgrund der hygrothermischen Auswirkungen, die zu Temperatur- und Feuchtigkeitsschwankungen führen können, denen das System während der gesamten Lebensdauer des Gebäudes ausgesetzt sein kann.

Wie berechne ich die Anzahl der zu installierenden Verankerungen?

Die Anzahl der Verankerungen und ihre Verteilung hängen von mehreren Faktoren ab, die die Stabilität und Sicherheit der Fassade gewährleisten. Dies erfolgt gemäß den Anforderungen der Norm Eurocode 2 und in Übereinstimmung mit den Vorschriften des jeweiligen Landes. Die Faktoren sind:

Merkmale und Abmessungen der Isolierung

Je nach Material der Dämmung ergibt sich ein Eigengewicht, das von der Art der verwendeten Dämmung abhängt. Die Abmessungen der Dämmung erzeugen Soglasten, die für eine richtige Dimensionierung des Systems bekannt sein müssen.

In bestimmten Fällen, wenn weiche Materialien befestigt werden, wird empfohlen, den gewählten Anker mit einer breiten Unterlegscheibe zu verwenden, wie dem AIS-R, um die Kontaktfläche zu vergrößern, eine Verformung des zu befestigenden Materials zu vermeiden und die Lastverteilung durch die Inanspruchnahme eines größeren Kontaktbereichs zu verbessern.

Höhe, Standort und Lage des Gebäudes

Für die Dimensionierung und Anordnung der Anzahl der Anker müssen die Auswirkungen des Windsogs sowie die Höhe, der Standort und die Lage, in der die Anker montiert werden sollen, berücksichtigt werden, um die Qualität und die vollständige Sicherheit unserer Installation zu gewährleisten.

Bei Gebäuden, bei denen die Eigenschaften des Grundmaterials nicht bekannt sind oder sich im Laufe der Zeit verändert haben könnten, müssen vor Ort Prüfungen durchgeführt werden, um die Festigkeitswerte für das jeweilige Gebäude zu ermitteln.

Hygrothermische Auswirkungen

Temperatur- und Feuchtigkeitsschwankungen zwischen Innen- und Außenbereich führen zu erheblichen Schwankungen, die den Klebstoff zur Befestigung der Dämmung beeinträchtigen können. Um dies zu vermeiden, ist es empfehlenswert, zur Verstärkung mechanische Befestigungen zu verwenden, die diesen Belastungen widerstehen.

Je nach Anzahl der empfohlenen Verankerungen können verschiedene Anordnungen gewählt werden, wobei eine Dämmplatte von 1000 x 500 mm berücksichtigt wird.

Es ist zu beachten, dass je nach Höhe oder Bereich, in dem diese Verankerungen eingebaut werden sollen, z. B. in einer dem Wind ausgesetzten Ecke, es notwendig sein kann, die Dichte der Verankerungen zu erhöhen. Jedes Bauvorhaben muss dimensioniert und berechnet werden, um das optimale Funktionieren der angebotenen Lösungen zu gewährleisten.

* Die erforderlichen Mindestabstände sind zu berücksichtigen: 100 mm Mindeststärke der Bodenplatte, Mindestabstand zwischen den Verbindern (100 mm) und Mindestabstand zwischen Verbinder und Bodenplatte (100 mm).

Welche Maße sollten die Anker für WDVS haben?

Zur Bestimmung der geeigneten Ankerlänge und der zu befestigenden Dicke müssen folgende Daten bekannt sein:

Formel zur Berechnung der gesamten Ankerlänge:

La = h_D + t_tol + h_ef

Formel zur Berechnung der maximalen Dicke des zu befestigenden Dämmmaterials:

h_D = La – t_tol – h_ef

Die Länge der Verankerung richtet sich nach der Dicke der zu verlegenden Dämmung, wobei die vorhandenen Dicken und konstruktiven Anordnungen im Voraus bekannt sein müssen.

Verwenden Sie das Berechnungstool INDEXcal. Dank der großen Anzahl von Parametern kann jedes Projekt gemessen und berechnet werden; und dies immer mit der Garantie, die von Zulassungen und Zertifizierungen geforderten Standards einzuhalten.

Legende:

h_ef: effektive Ankertiefe
h₁: Lochtiefe im Untergrund
h: Tiefe des Untergrundes
h_D: Dicke des Dämmstoffs
t_tol: Dicke der Ausgleichsschicht und/oder der nichttragenden Schicht

Auswahltabelle

		AIS-C	AIS-S	AIS-N
Material base	Beton A
	Feste Trennwand B
	Hohle oder gelochte Trennwände C
	Leichtbeton mit offener Struktur D
	Porenbeton E
	Holz
	Metall

Isolierung	Expandiertes Polystyrol (EPS)
	Mineralwolle (MW)*
	Polyurethan-Formteil (PUR)
	Extrudiertes Polystyrol (XPS)
	Expandierter Kork

Zubehör		AIS-C	AIS-S	AIS-M
	AIS-R
	AIS-AM

* Bei halbstarren Materialien empfiehlt sich die Verwendung einer geteilten Verteilungsscheibe, um den Befestigungsbereich zu vergrößern.
