Fijaciones metálicas - HE-C4

HE-C4

Anclaje hembra con cono interior para grandes cargas. Con collarín. Inoxidable A4. Homologado ETE Aplicaciones no estructurales.

Ampliar información > Datos CAD

  • Aparatos de Aire Acondicionado

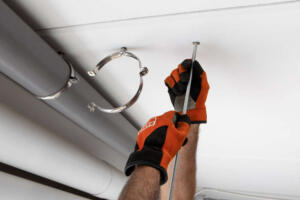

  • Anclaje techo
  • Barandillas de playa
  • Carpas
  • Estantería industrial
  • Farola
  • Barandillas de balcón
  • Barandillas de madera
HE-C4 - Anclaje hembra con cono interior para grandes cargas.

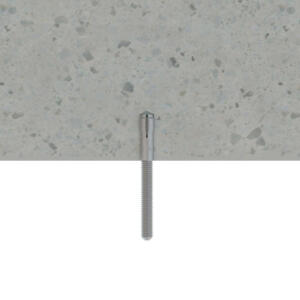

Instrucciones de instalación - HE-C4 - Anclaje hembra con cono interior para grandes cargas.

Hormigón

Hormigón

Hormigón armado

Hormigón armado

Piedra

Piedra

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
HEC4M06 M6 x 25 Ø8 165,183 100 3.200 8423533870070
L - Longitud 25
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 27
hnom - Profundidad mín. del anclaje 25
Tins - Par de apriete (Nm) 4
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 87
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 80
hef - Profundidad efectiva 25
Distancia min. al borde "A" 150
Extracción hormigón no-fisurado 87
HEC4M08 M8 x 30 Ø10 236,513 100 1.600 8423533870087
L - Longitud 30
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 33
hnom - Profundidad mín. del anclaje 30
Tins - Par de apriete (Nm) 11
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 121
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 80
hef - Profundidad efectiva 30
Distancia min. al borde "A" 150
Extracción hormigón no-fisurado 121
HEC4M10 M10 x 40 Ø12 365,407 50 800 8423533870094
L - Longitud 40
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 43
hnom - Profundidad mín. del anclaje 40
Tins - Par de apriete (Nm) 17
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 121
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 80
hef - Profundidad efectiva 40
Distancia min. al borde "A" 150
Extracción hormigón no-fisurado 121
HEC4M12 M12 x 50 Ø15 656,987 50 400 8423533870100
L - Longitud 50
d0 - Ø Broca 15
h1 - Profundidad mín. de taladro 54
hnom - Profundidad mín. del anclaje 50
Tins - Par de apriete (Nm) 38
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 225
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Distancia min. al borde "A" 150
Extracción hormigón no-fisurado 225
