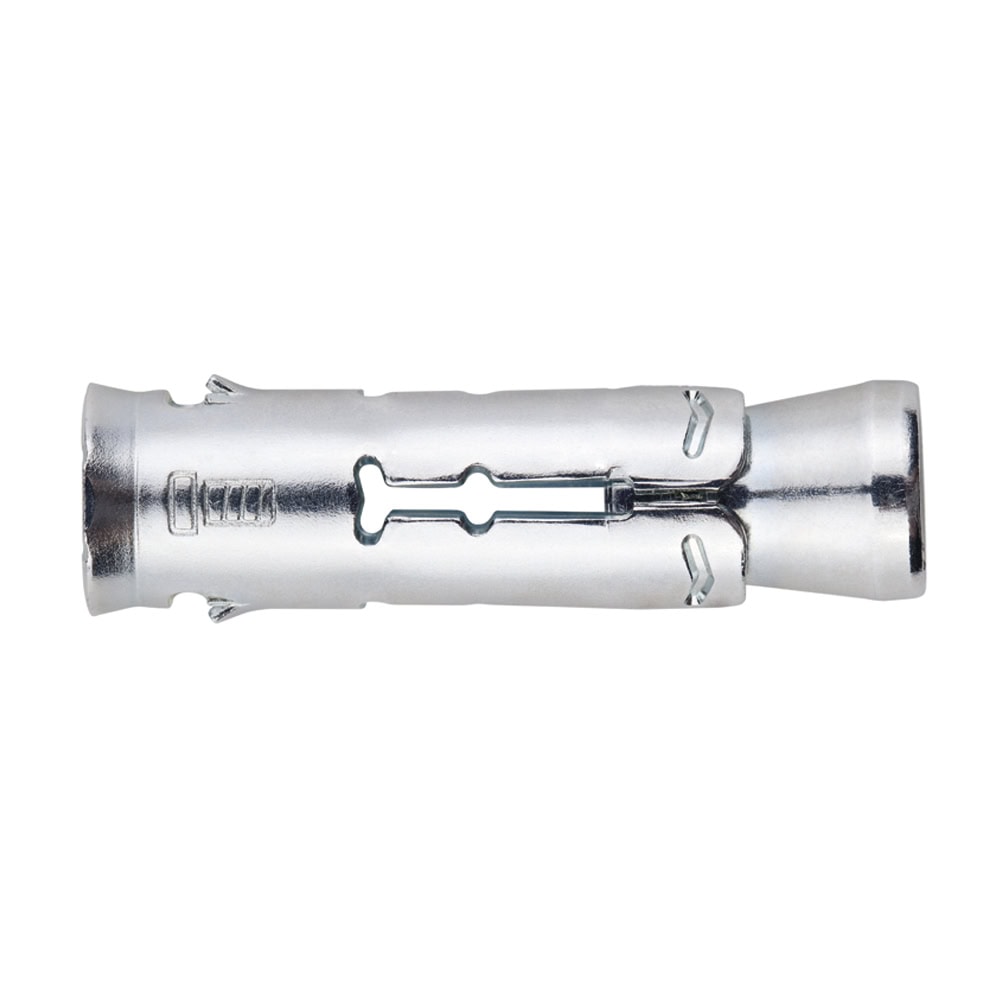

Fijaciones metálicas - HC

HC

Anclaje para losa alveolar. Homologado ETE. Cápsula.

> Datos CAD

  • Fijaciones de techos suspendidos
  • Sistemas de rociadores
  • Sistemas de ventilación
  • Instalaciones de tuberías
  • Bandejas de cables
  • Techos suspendidos

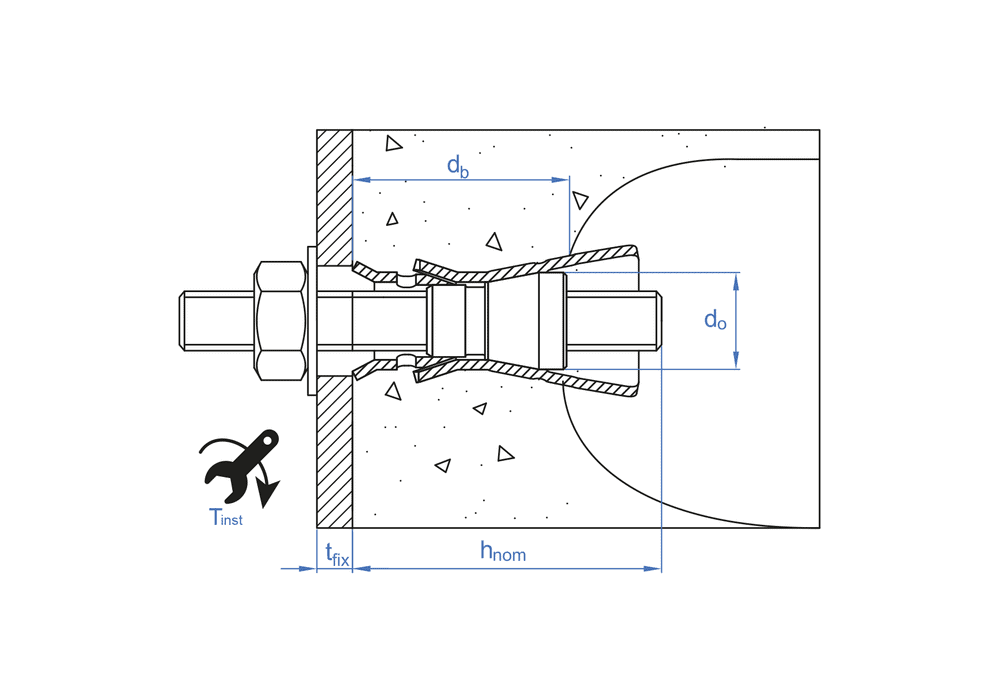

Instrucciones de instalación - HC - Anclaje para losa alveolar. Homologado ETE.

Losa alveolar

Losa alveolar

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
HCM06 M6 93,273 100 600 8423533771100
L - Longitud 38
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 45
hnom - Profundidad mín. del anclaje 38
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 142
Mº - M M06
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 25
hef - Profundidad efectiva 25
Distancia min. al borde "A" 100
Extracción hormigón no-fisurado 142
HCM08 M8 112,563 50 600 8423533771117
L - Longitud 44
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 50
hnom - Profundidad mín. del anclaje 44
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 243
Mº - M M08
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 25
hef - Profundidad efectiva 25
Distancia min. al borde "A" 100
Extracción hormigón no-fisurado 243
HCM10 M10 160,123 25 300 8423533771124
L - Longitud 53
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 53
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 200
Cizalladura hormigón no-fisurado 324
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 25
hef - Profundidad efectiva 25
Distancia min. al borde "A" 100
Extracción hormigón no-fisurado 324
