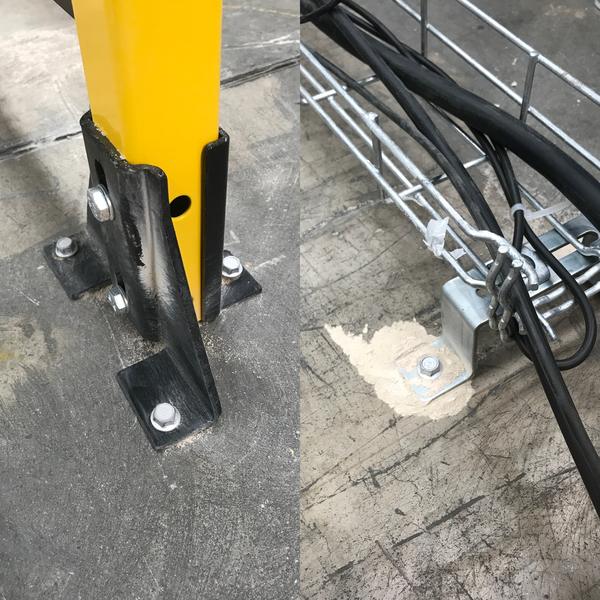

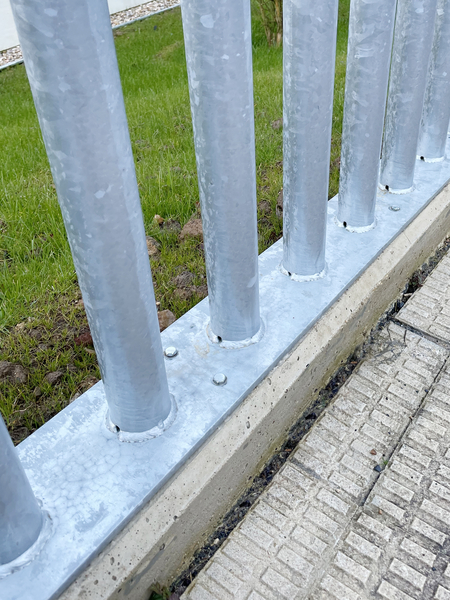

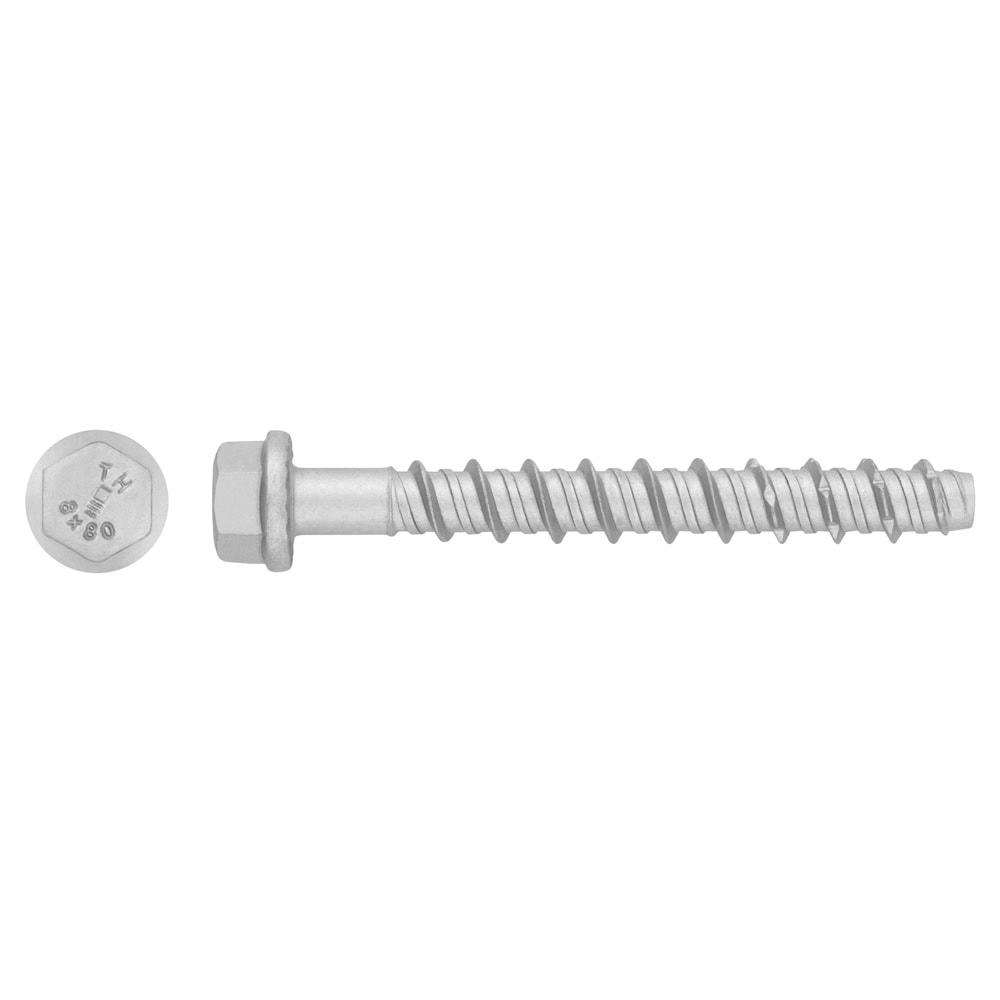

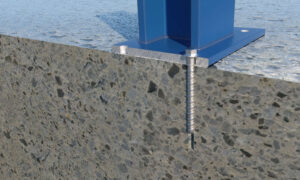

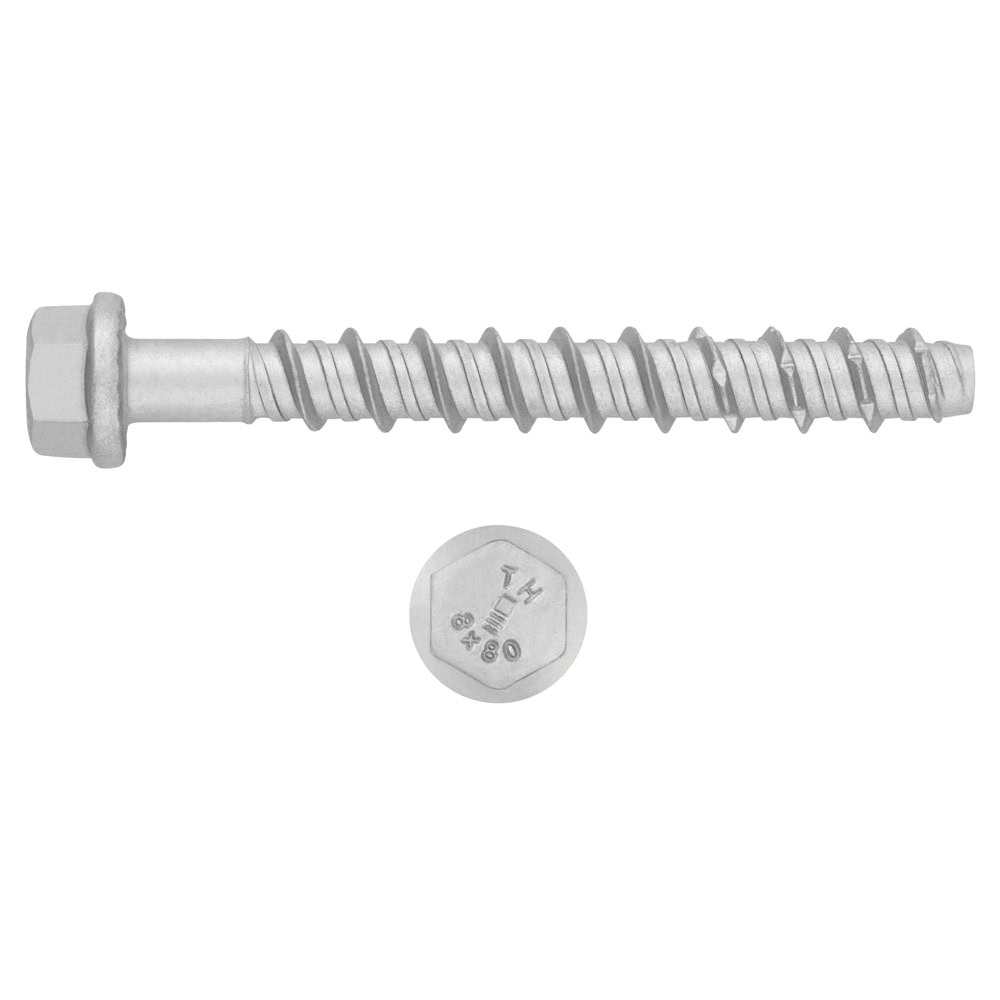

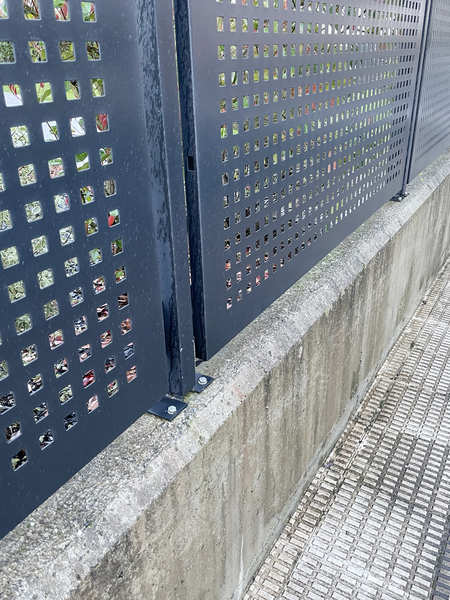

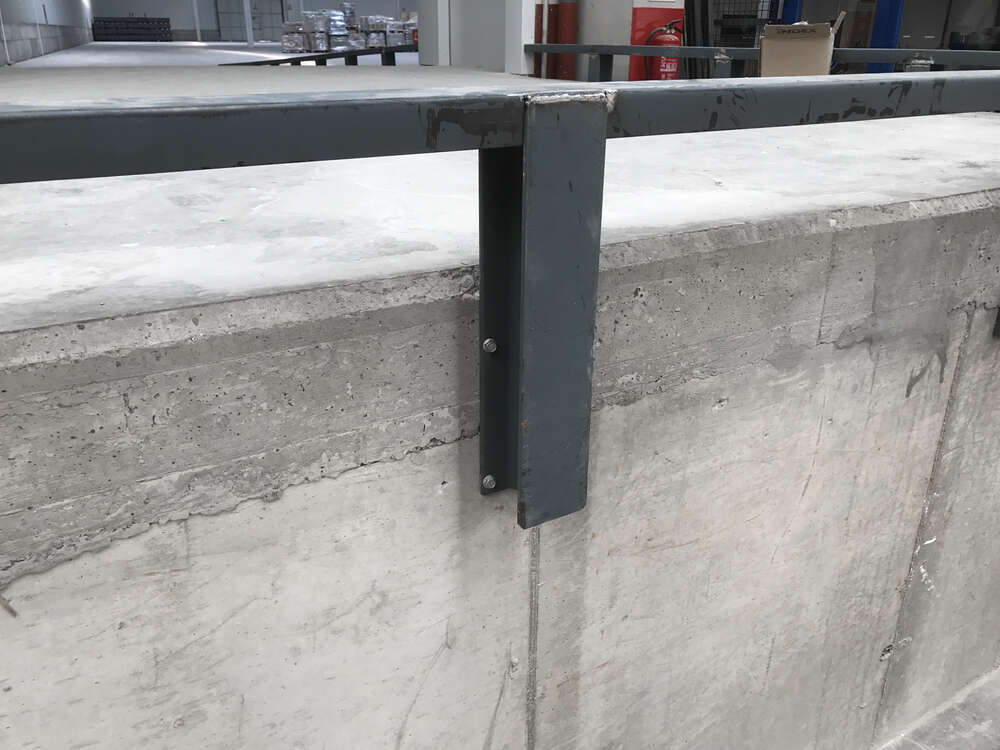

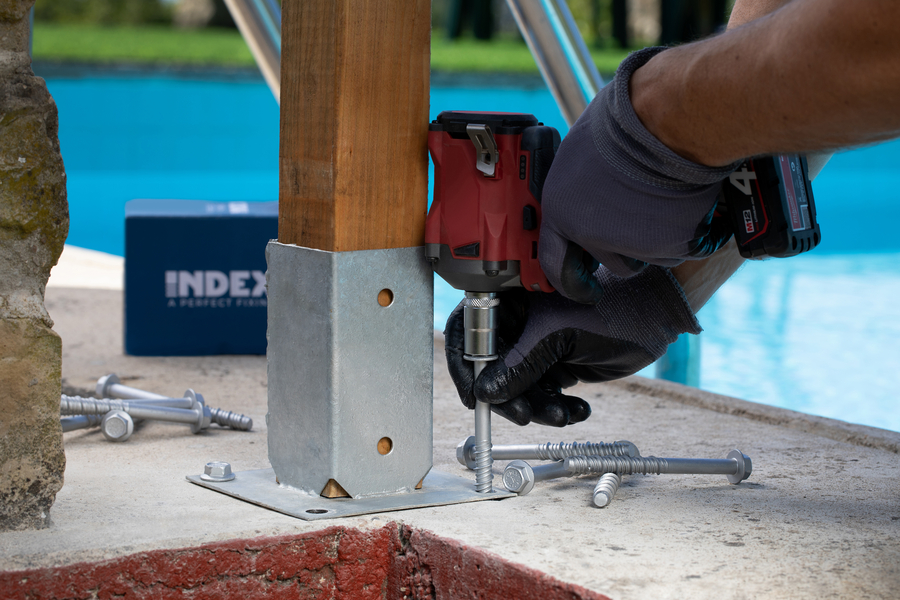

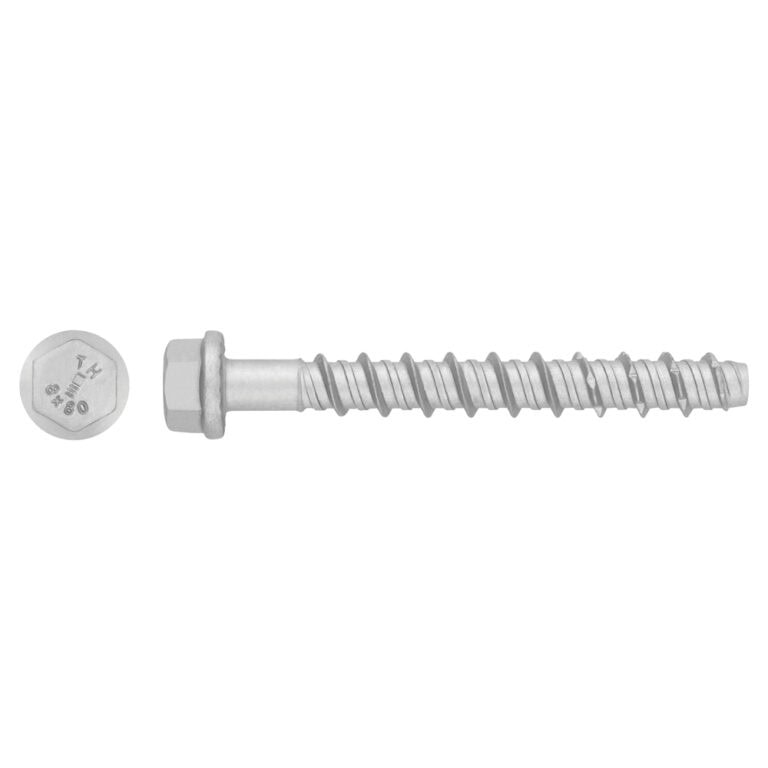

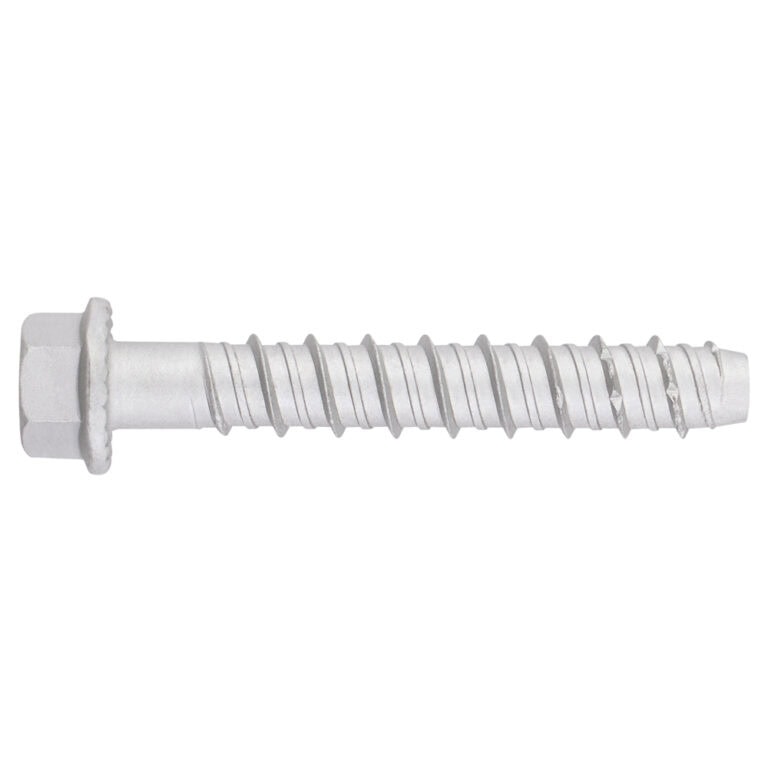

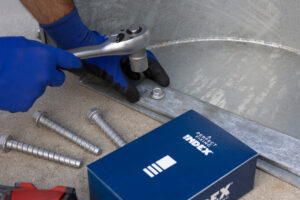

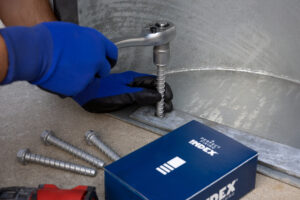

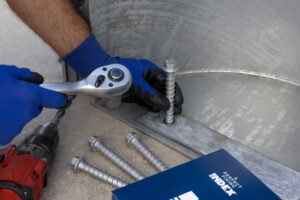

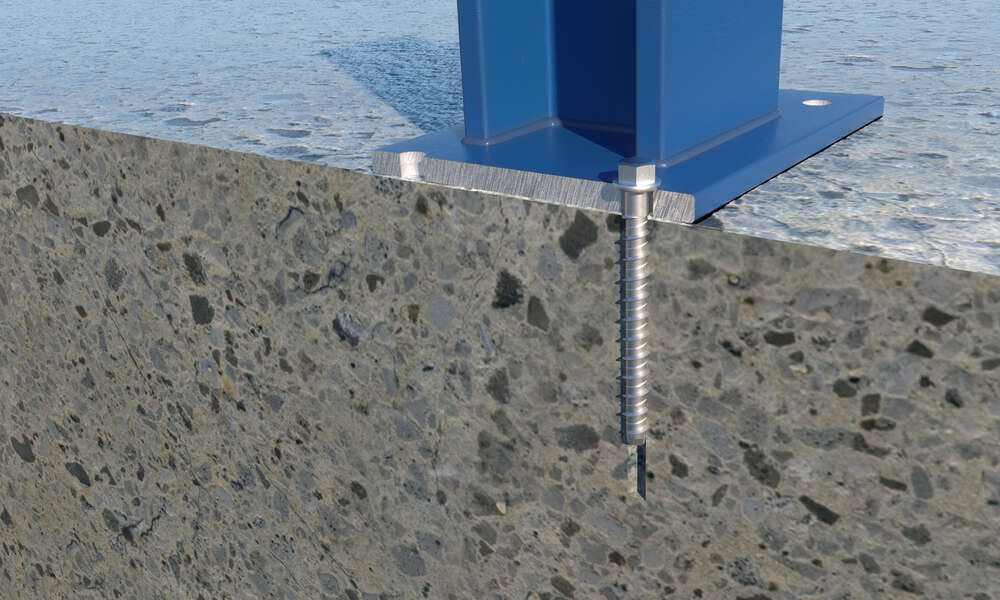

THE05040
Ø5 x 40
46,067
100
2.400
8423533844453

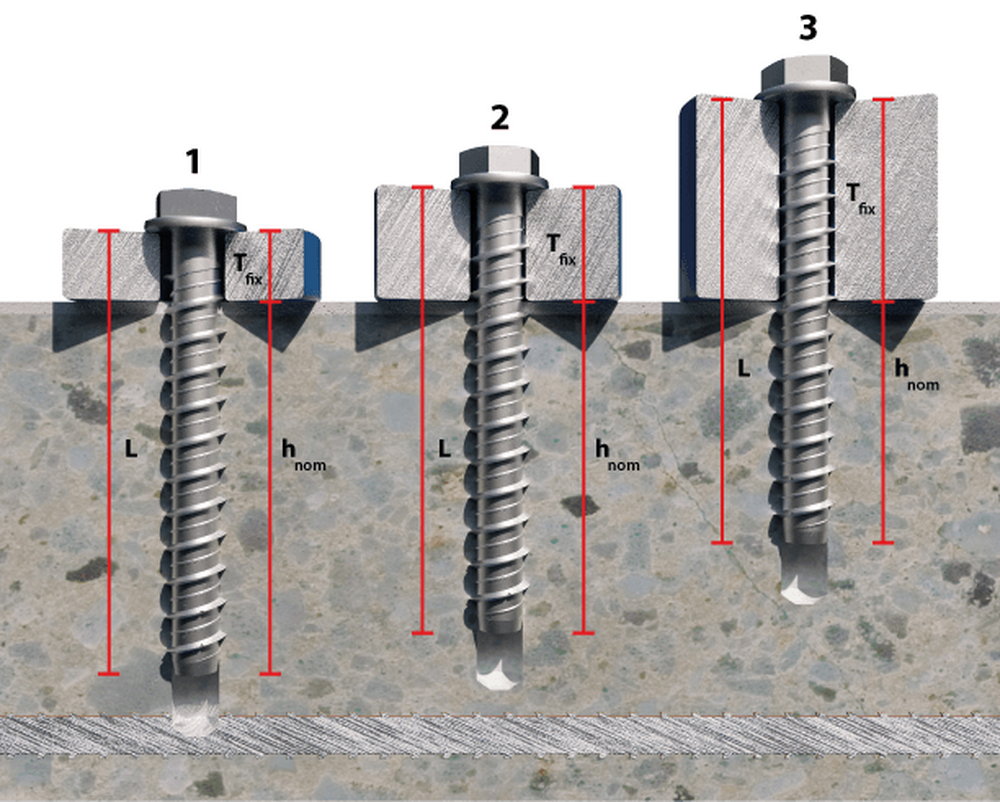

L -
Longitud
40
Mº -
M
Ø5

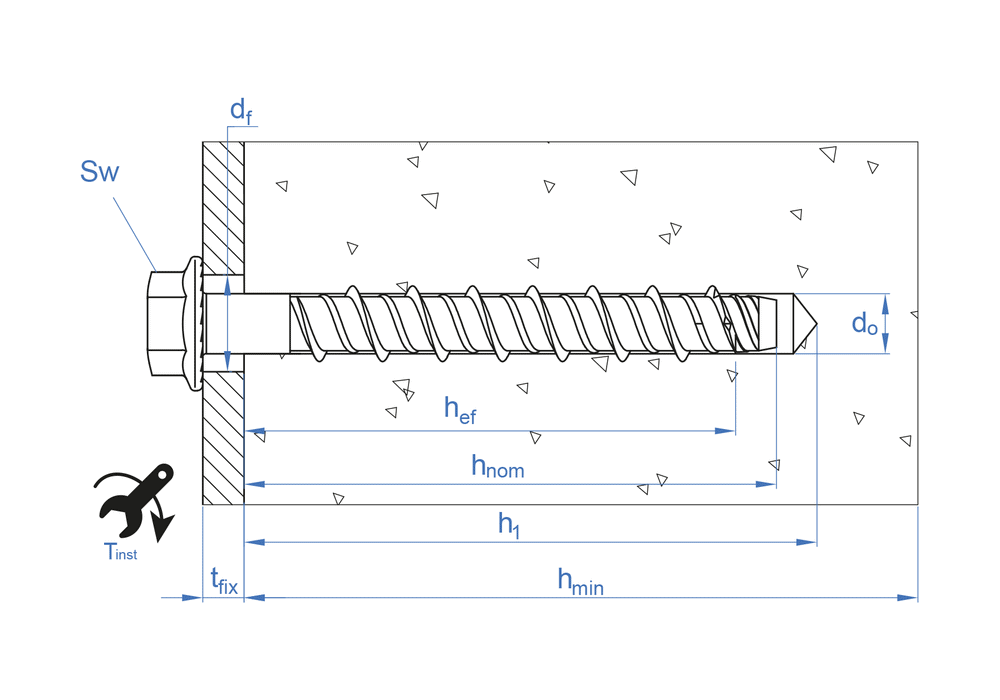

df - Ø Elemento a fijar
8
hmin - Espesor mín. material base
80
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
40
SW - Llave de instalación
8
Cizalladura hormigón no-fisurado
326
Cizalladura hormigón fisurado
228
dk -
Ø Cabeza
11.5
d0 - Ø Broca
5
hnom - Profundidad mín. del anclaje
45
h1 - Profundidad mín. de taladro
35
Tins - Par de apriete (Nm)
8
Distancia min. entre ejes "B"
80
Extracción hormigón no-fisurado
326
Extracción hormigón fisurado
228
THE05050
Ø5 x 50
53,427
100
1.600
8423533827678
L -
Longitud
50
Mº -
M
Ø5
df - Ø Elemento a fijar
8
hmin - Espesor mín. material base
80
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
53
SW - Llave de instalación
8
Cizalladura hormigón no-fisurado
398
Cizalladura hormigón fisurado
346
dk -
Ø Cabeza
11.5
d0 - Ø Broca
5
hnom - Profundidad mín. del anclaje
55
h1 - Profundidad mín. de taladro
45
Tins - Par de apriete (Nm)
8
Distancia min. entre ejes "B"
105
Extracción hormigón no-fisurado
494
Extracción hormigón fisurado
346
THE05060
Ø5 x 60
57,060
100
1.600
8423533844460
L -
Longitud
60
Mº -
M
Ø5
df - Ø Elemento a fijar
8
hmin - Espesor mín. material base
80
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
53
SW - Llave de instalación
8
Cizalladura hormigón no-fisurado
398
Cizalladura hormigón fisurado
346
dk -
Ø Cabeza
11.5
d0 - Ø Broca
5
hnom - Profundidad mín. del anclaje
55
h1 - Profundidad mín. de taladro
45
Tins - Par de apriete (Nm)
8
Distancia min. entre ejes "B"
105
Extracción hormigón no-fisurado
494
Extracción hormigón fisurado
346
THE05080
Ø5 x 80
74,843
50
800
8423533827685
L -
Longitud
80
Mº -
M
Ø5
df - Ø Elemento a fijar
8
hmin - Espesor mín. material base
80
tfix - Espesor máx. a fijar
35
Distancia min. al borde "A"
53
SW - Llave de instalación
8
Cizalladura hormigón no-fisurado
398
Cizalladura hormigón fisurado
346
dk -
Ø Cabeza
11.5
d0 - Ø Broca
5
hnom - Profundidad mín. del anclaje
55
h1 - Profundidad mín. de taladro
45
Tins - Par de apriete (Nm)
8
Distancia min. entre ejes "B"
105
Extracción hormigón no-fisurado
494
Extracción hormigón fisurado
346
THE05100
Ø5 x 100
87,010
50
800
8423533844477
L -
Longitud
100
Mº -
M
Ø5
df - Ø Elemento a fijar
8
hmin - Espesor mín. material base
80
tfix - Espesor máx. a fijar
55
Distancia min. al borde "A"
53
SW - Llave de instalación
8
Cizalladura hormigón no-fisurado
398
Cizalladura hormigón fisurado
346
dk -
Ø Cabeza
11.5
d0 - Ø Broca
5
hnom - Profundidad mín. del anclaje
55
h1 - Profundidad mín. de taladro
45
Tins - Par de apriete (Nm)
8
Distancia min. entre ejes "B"
105
Extracción hormigón no-fisurado
494
Extracción hormigón fisurado
346
THE06040
Ø6 x 40
58,463
100
1.600
8423533844484
L -
Longitud
40
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
39
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
454
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
45
h1 - Profundidad mín. de taladro
35
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
78
Extracción hormigón no-fisurado
202
Extracción hormigón fisurado
185
THE06050
Ø6 x 50
63,167
100
1.200
8423533844491
L -
Longitud
50
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
39
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
454
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
45
h1 - Profundidad mín. de taladro
35
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
78
Extracción hormigón no-fisurado
202
Extracción hormigón fisurado
185
THE06060
Ø6 x 60
70,337
100
1.200
8423533844507
L -
Longitud
60
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
65
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
542
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
129
Extracción hormigón no-fisurado
673
Extracción hormigón fisurado
471
THE06070
Ø6 x 70
77,953
50
600
8423533844514
L -
Longitud
70
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
65
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
542
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
129
Extracción hormigón no-fisurado
673
Extracción hormigón fisurado
471
THE06080
Ø6 x 80
87,653
50
800
8423533830456
L -
Longitud
80
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
65
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
542
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
129
Extracción hormigón no-fisurado
673
Extracción hormigón fisurado
471
THE06100
Ø6 x 100
110,160
25
400
8423533844521
L -
Longitud
100
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
45
Distancia min. al borde "A"
65
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
542
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
129
Extracción hormigón no-fisurado
673
Extracción hormigón fisurado
471
THE06120
Ø6 x 120
125,583
25
400
8423533844538
L -
Longitud
120
Mº -
M
Ø6
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
65
Distancia min. al borde "A"
65
SW - Llave de instalación
10
Cizalladura hormigón no-fisurado
608
Cizalladura hormigón fisurado
542
dk -
Ø Cabeza
14
d0 - Ø Broca
6
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
10
Distancia min. entre ejes "B"
129
Extracción hormigón no-fisurado
673
Extracción hormigón fisurado
471
THE08055
Ø8 x 55
117,673
50
600
8423533844545
L -
Longitud
55
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
57
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
691
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
60
h1 - Profundidad mín. de taladro
50
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
113
Extracción hormigón no-fisurado
457
Extracción hormigón fisurado
320
THE08060
Ø8 x 60
120,010
50
600
8423533844552
L -
Longitud
60
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
10
Distancia min. al borde "A"
57
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
691
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
60
h1 - Profundidad mín. de taladro
50
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
113
Extracción hormigón no-fisurado
457
Extracción hormigón fisurado
320
THE08070
Ø8 x 70
132,390
50
200
8423533844569
L -
Longitud
70
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE08080
Ø8 x 80
148,280
25
400
8423533844576
L -
Longitud
80
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE08090
Ø8 x 90
160,057
25
400
8423533827692
L -
Longitud
90
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE08100
Ø8 x 100
168,943
25
400
8423533844583
L -
Longitud
100
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
35
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE08110
Ø8 x 110
176,567
25
400
8423533844590
L -
Longitud
110
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
45
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE08120
Ø8 x 120
242,560
25
400
8423533844606
L -
Longitud
120
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
55
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE08140
Ø8 x 140
249,630
25
300
8423533844613
L -
Longitud
140
Mº -
M
Ø8
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
75
Distancia min. al borde "A"
76
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
950
Cizalladura hormigón fisurado
762
dk -
Ø Cabeza
17
d0 - Ø Broca
8
hnom - Profundidad mín. del anclaje
75
h1 - Profundidad mín. de taladro
65
Tins - Par de apriete (Nm)
20
Distancia min. entre ejes "B"
152
Extracción hormigón no-fisurado
857
Extracción hormigón fisurado
600
THE10060
Ø10 x 60
222,307
50
200
8423533844620
L -
Longitud
60
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
63
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1245
Cizalladura hormigón fisurado
871
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
125
Extracción hormigón no-fisurado
638
Extracción hormigón fisurado
447
THE10070
Ø10 x 70
241,273
50
200
8423533844637
L -
Longitud
70
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
63
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1245
Cizalladura hormigón fisurado
871
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
125
Extracción hormigón no-fisurado
638
Extracción hormigón fisurado
447
THE10080
Ø10 x 80
259,587
50
300
8423533844644
L -
Longitud
80
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
63
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1245
Cizalladura hormigón fisurado
871
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
65
h1 - Profundidad mín. de taladro
55
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
125
Extracción hormigón no-fisurado
638
Extracción hormigón fisurado
447
THE10090
Ø10 x 90
268,667
25
300
8423533844651
L -
Longitud
90
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
135
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
101
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1330
Cizalladura hormigón fisurado
1330
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
95
h1 - Profundidad mín. de taladro
85
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
201
Extracción hormigón no-fisurado
1310
Extracción hormigón fisurado
917
THE10100
Ø10 x 100
277,257
25
300
8423533844668
L -
Longitud
100
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
135
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
101
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1330
Cizalladura hormigón fisurado
1330
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
95
h1 - Profundidad mín. de taladro
85
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
201
Extracción hormigón no-fisurado
1310
Extracción hormigón fisurado
917
THE10120
Ø10 x 120
318,643
25
200
8423533827708
L -
Longitud
120
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
135
tfix - Espesor máx. a fijar
35
Distancia min. al borde "A"
101
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1330
Cizalladura hormigón fisurado
1330
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
95
h1 - Profundidad mín. de taladro
85
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
201
Extracción hormigón no-fisurado
1310
Extracción hormigón fisurado
917
THE10140
Ø10 x 140
353,493
25
100
8423533844675
L -
Longitud
140
Mº -
M
Ø10
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
135
tfix - Espesor máx. a fijar
55
Distancia min. al borde "A"
101
SW - Llave de instalación
15
Cizalladura hormigón no-fisurado
1330
Cizalladura hormigón fisurado
1330
dk -
Ø Cabeza
20
d0 - Ø Broca
10
hnom - Profundidad mín. del anclaje
95
h1 - Profundidad mín. de taladro
85
Tins - Par de apriete (Nm)
30
Distancia min. entre ejes "B"
201
Extracción hormigón no-fisurado
1310
Extracción hormigón fisurado
917
THE12080
Ø12 x 80
334,837
25
100
8423533844682
L -
Longitud
80
Mº -
M
Ø12
df - Ø Elemento a fijar
16
hmin - Espesor mín. material base
120
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
87
SW - Llave de instalación
18
Cizalladura hormigón no-fisurado
1808
Cizalladura hormigón fisurado
1720
dk -
Ø Cabeza
25
d0 - Ø Broca
12
hnom - Profundidad mín. del anclaje
90
h1 - Profundidad mín. de taladro
75
Tins - Par de apriete (Nm)
50
Distancia min. entre ejes "B"
174
Extracción hormigón no-fisurado
1055
Extracción hormigón fisurado
738
THE12090
Ø12 x 90
357,740
25
100
8423533844699
L -
Longitud
90
Mº -
M
Ø12
df - Ø Elemento a fijar
16
hmin - Espesor mín. material base
120
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
87
SW - Llave de instalación
18
Cizalladura hormigón no-fisurado
1808
Cizalladura hormigón fisurado
1720
dk -
Ø Cabeza
25
d0 - Ø Broca
12
hnom - Profundidad mín. del anclaje
90
h1 - Profundidad mín. de taladro
75
Tins - Par de apriete (Nm)
50
Distancia min. entre ejes "B"
174
Extracción hormigón no-fisurado
1055
Extracción hormigón fisurado
738
THE12110
Ø12 x 110
408,707
25
100
8423533844705
L -
Longitud
110
Mº -
M
Ø12
df - Ø Elemento a fijar
16
hmin - Espesor mín. material base
170
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
126
SW - Llave de instalación
18
Cizalladura hormigón no-fisurado
1808
Cizalladura hormigón fisurado
1808
dk -
Ø Cabeza
25
d0 - Ø Broca
12
hnom - Profundidad mín. del anclaje
120
h1 - Profundidad mín. de taladro
105
Tins - Par de apriete (Nm)
50
Distancia min. entre ejes "B"
251
Extracción hormigón no-fisurado
1822
Extracción hormigón fisurado
1275
THE12130
Ø12 x 130
469,943
25
150
8423533827715
L -
Longitud
130
Mº -
M
Ø12
df - Ø Elemento a fijar
16
hmin - Espesor mín. material base
170
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
126
SW - Llave de instalación
18
Cizalladura hormigón no-fisurado
1808
Cizalladura hormigón fisurado
1808
dk -
Ø Cabeza
25
d0 - Ø Broca
12
hnom - Profundidad mín. del anclaje
120
h1 - Profundidad mín. de taladro
105
Tins - Par de apriete (Nm)
50
Distancia min. entre ejes "B"
251
Extracción hormigón no-fisurado
1822
Extracción hormigón fisurado
1275
THE12150
Ø12 x 150
520,620
25
100
8423533844712
L -
Longitud
150
Mº -
M
Ø12
df - Ø Elemento a fijar
16
hmin - Espesor mín. material base
170
tfix - Espesor máx. a fijar
45
Distancia min. al borde "A"
126
SW - Llave de instalación
18
Cizalladura hormigón no-fisurado
1808
Cizalladura hormigón fisurado
1808
dk -
Ø Cabeza
25
d0 - Ø Broca
12
hnom - Profundidad mín. del anclaje
120
h1 - Profundidad mín. de taladro
105
Tins - Par de apriete (Nm)
50
Distancia min. entre ejes "B"
251
Extracción hormigón no-fisurado
1822
Extracción hormigón fisurado
1275
THE14080
Ø14 x 80
513,083
25
150
8423533844729
L -
Longitud
80
Mº -
M
Ø14
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
120
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
87
SW - Llave de instalación
21
Cizalladura hormigón no-fisurado
2559
Cizalladura hormigón fisurado
1883
dk -
Ø Cabeza
28
d0 - Ø Broca
14
hnom - Profundidad mín. del anclaje
90
h1 - Profundidad mín. de taladro
75
Tins - Par de apriete (Nm)
70
Distancia min. entre ejes "B"
174
Extracción hormigón no-fisurado
1055
Extracción hormigón fisurado
738
THE14100
Ø14 x 100
609,290
25
150
8423533844736
L -
Longitud
100
Mº -
M
Ø14
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
120
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
87
SW - Llave de instalación
21
Cizalladura hormigón no-fisurado
2559
Cizalladura hormigón fisurado
1883
dk -
Ø Cabeza
28
d0 - Ø Broca
14
hnom - Profundidad mín. del anclaje
90
h1 - Profundidad mín. de taladro
75
Tins - Par de apriete (Nm)
70
Distancia min. entre ejes "B"
174
Extracción hormigón no-fisurado
1055
Extracción hormigón fisurado
738
THE14120
Ø14 x 120
710,027
25
100
8423533844743
L -
Longitud
120
Mº -
M
Ø14
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
185
tfix - Espesor máx. a fijar
5
Distancia min. al borde "A"
138
SW - Llave de instalación
21
Cizalladura hormigón no-fisurado
2559
Cizalladura hormigón fisurado
2559
dk -
Ø Cabeza
28
d0 - Ø Broca
14
hnom - Profundidad mín. del anclaje
130
h1 - Profundidad mín. de taladro
115
Tins - Par de apriete (Nm)
70
Distancia min. entre ejes "B"
276
Extracción hormigón no-fisurado
2107
Extracción hormigón fisurado
1475
THE14130
Ø14 x 130
805,510
25
100
8423533844750
L -
Longitud
130
Mº -
M
Ø14
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
185
tfix - Espesor máx. a fijar
15
Distancia min. al borde "A"
138
SW - Llave de instalación
21
Cizalladura hormigón no-fisurado
2559
Cizalladura hormigón fisurado
2559
dk -
Ø Cabeza
28
d0 - Ø Broca
14
hnom - Profundidad mín. del anclaje
130
h1 - Profundidad mín. de taladro
115
Tins - Par de apriete (Nm)
70
Distancia min. entre ejes "B"
276
Extracción hormigón no-fisurado
2107
Extracción hormigón fisurado
1475
THE14140
Ø14 x 140
867,473
25
100
8423533827722
L -
Longitud
140
Mº -
M
Ø14
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
185
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
138
SW - Llave de instalación
21
Cizalladura hormigón no-fisurado
2559
Cizalladura hormigón fisurado
2559
dk -
Ø Cabeza
28
d0 - Ø Broca
14
hnom - Profundidad mín. del anclaje
130
h1 - Profundidad mín. de taladro
115
Tins - Par de apriete (Nm)
70
Distancia min. entre ejes "B"
276
Extracción hormigón no-fisurado
2107
Extracción hormigón fisurado
1475
THE14160
Ø14 x 160
943,767
25
50
8423533844767
L -
Longitud
160
Mº -
M
Ø14
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
185
tfix - Espesor máx. a fijar
45
Distancia min. al borde "A"
138
SW - Llave de instalación
21
Cizalladura hormigón no-fisurado
2559
Cizalladura hormigón fisurado
2559
dk -
Ø Cabeza
28
d0 - Ø Broca
14
hnom - Profundidad mín. del anclaje
130
h1 - Profundidad mín. de taladro
115
Tins - Par de apriete (Nm)
70
Distancia min. entre ejes "B"
276
Extracción hormigón no-fisurado
2107
Extracción hormigón fisurado
1475
THE16100
Ø16 x 100
826,687
25
100
8423533864703
L -
Longitud
100
Mº -
M
Ø16
df - Ø Elemento a fijar
20
hmin - Espesor mín. material base
115
tfix - Espesor máx. a fijar
20
Distancia min. al borde "A"
87
SW - Llave de instalación
24
dk -
Ø Cabeza
32
d0 - Ø Broca
16
hnom - Profundidad mín. del anclaje
100
h1 - Profundidad mín. de taladro
80
Tins - Par de apriete (Nm)
80
Distancia min. entre ejes "B"
174
THE16150
Ø16 x 150
1.150,703
25
75
8423533864710
L -
Longitud
150
Mº -
M
Ø16
df - Ø Elemento a fijar
20
hmin - Espesor mín. material base
185
tfix - Espesor máx. a fijar
30
Distancia min. al borde "A"
138
SW - Llave de instalación
24
dk -
Ø Cabeza
32
d0 - Ø Broca
16
hnom - Profundidad mín. del anclaje
140
h1 - Profundidad mín. de taladro
120
Tins - Par de apriete (Nm)
80
Distancia min. entre ejes "B"
276
THE18100
Ø18 x 100
1.022,780
20
80
8423533844774
L -
Longitud
100
Mº -
M
Ø18
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
140
tfix - Espesor máx. a fijar
10
Distancia min. al borde "A"
105
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
3680
Cizalladura hormigón fisurado
2576
dk -
Ø Cabeza
32
d0 - Ø Broca
18
hnom - Profundidad mín. del anclaje
110
h1 - Profundidad mín. de taladro
90
Tins - Par de apriete (Nm)
90
Distancia min. entre ejes "B"
209
Extracción hormigón no-fisurado
1384
Extracción hormigón fisurado
968
THE18130
Ø18 x 130
1.193,700
20
40
8423533844781
L -
Longitud
130
Mº -
M
Ø18
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
140
tfix - Espesor máx. a fijar
40
Distancia min. al borde "A"
105
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
3680
Cizalladura hormigón fisurado
2576
dk -
Ø Cabeza
32
d0 - Ø Broca
18
hnom - Profundidad mín. del anclaje
110
h1 - Profundidad mín. de taladro
90
Tins - Par de apriete (Nm)
90
Distancia min. entre ejes "B"
209
Extracción hormigón no-fisurado
1384
Extracción hormigón fisurado
968
THE18160
Ø18 x 160
1.391,507
15
30
8423533827739
L -
Longitud
160
Mº -
M
Ø18
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
225
tfix - Espesor máx. a fijar
20
Distancia min. al borde "A"
168
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
3921
Cizalladura hormigón fisurado
3921
dk -
Ø Cabeza
32
d0 - Ø Broca
18
hnom - Profundidad mín. del anclaje
160
h1 - Profundidad mín. de taladro
140
Tins - Par de apriete (Nm)
90
Distancia min. entre ejes "B"
336
Extracción hormigón no-fisurado
2830
Extracción hormigón fisurado
1981
THE18180
Ø18 x 180
1.505,443
15
30
8423533844798
L -
Longitud
180
Mº -
M
Ø18
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
225
tfix - Espesor máx. a fijar
40
Distancia min. al borde "A"
168
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
3921
Cizalladura hormigón fisurado
3921
dk -
Ø Cabeza
37
d0 - Ø Broca
18
hnom - Profundidad mín. del anclaje
160
h1 - Profundidad mín. de taladro
140
Tins - Par de apriete (Nm)
90
Distancia min. entre ejes "B"
336
Extracción hormigón no-fisurado
2830
Extracción hormigón fisurado
1981
THE18200
Ø18 x 200
1.651,080
10
20
8423533844804
L -
Longitud
200
Mº -
M
Ø18
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
225
tfix - Espesor máx. a fijar
60
Distancia min. al borde "A"
168
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
3921
Cizalladura hormigón fisurado
3921
dk -
Ø Cabeza
37
d0 - Ø Broca
18
hnom - Profundidad mín. del anclaje
160
h1 - Profundidad mín. de taladro
140
Tins - Par de apriete (Nm)
90
Distancia min. entre ejes "B"
336
Extracción hormigón no-fisurado
2830
Extracción hormigón fisurado
1981
