Fijaciones metálicas - THA

THA

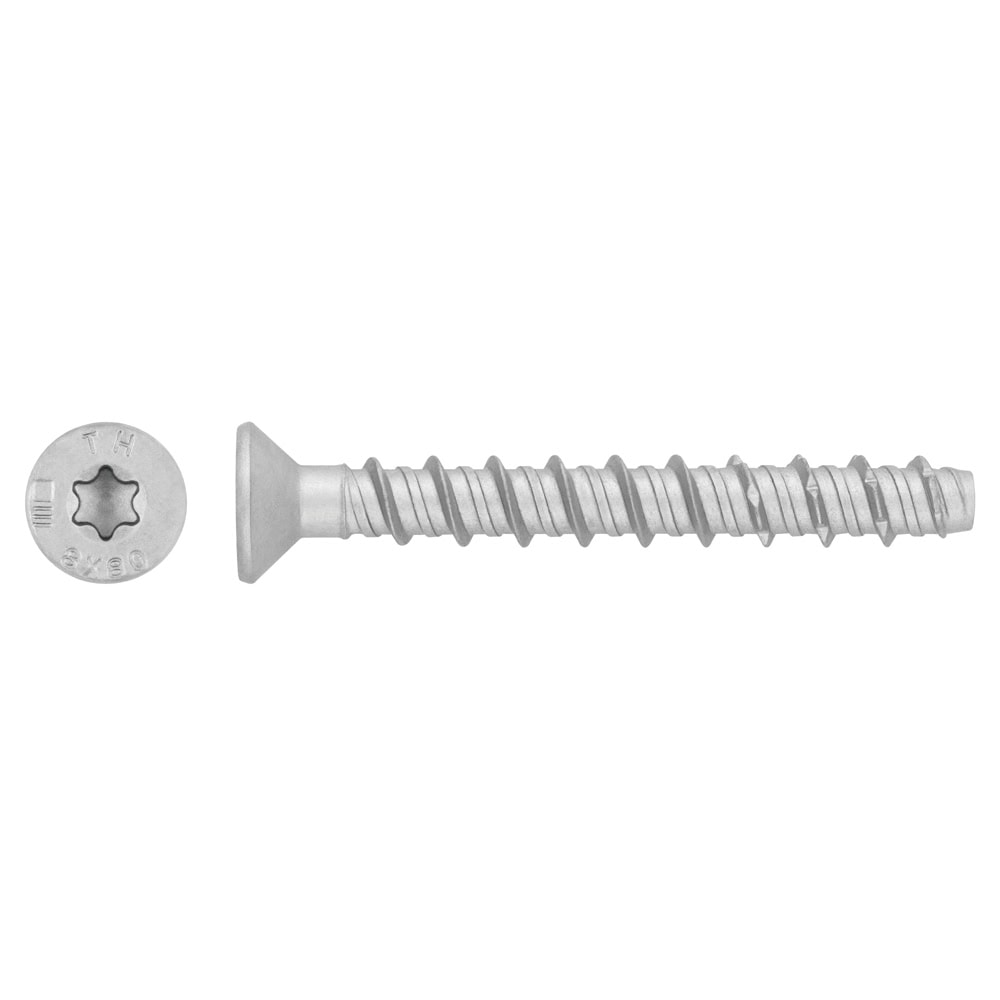

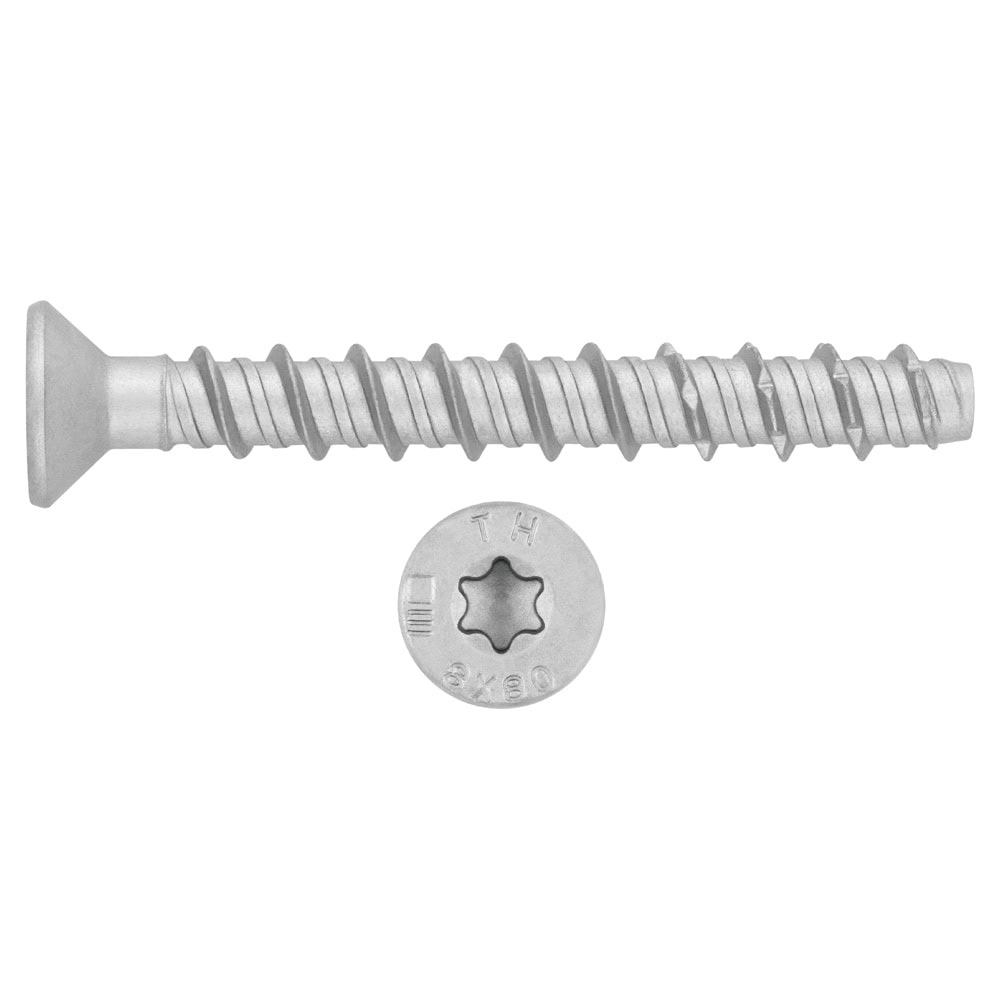

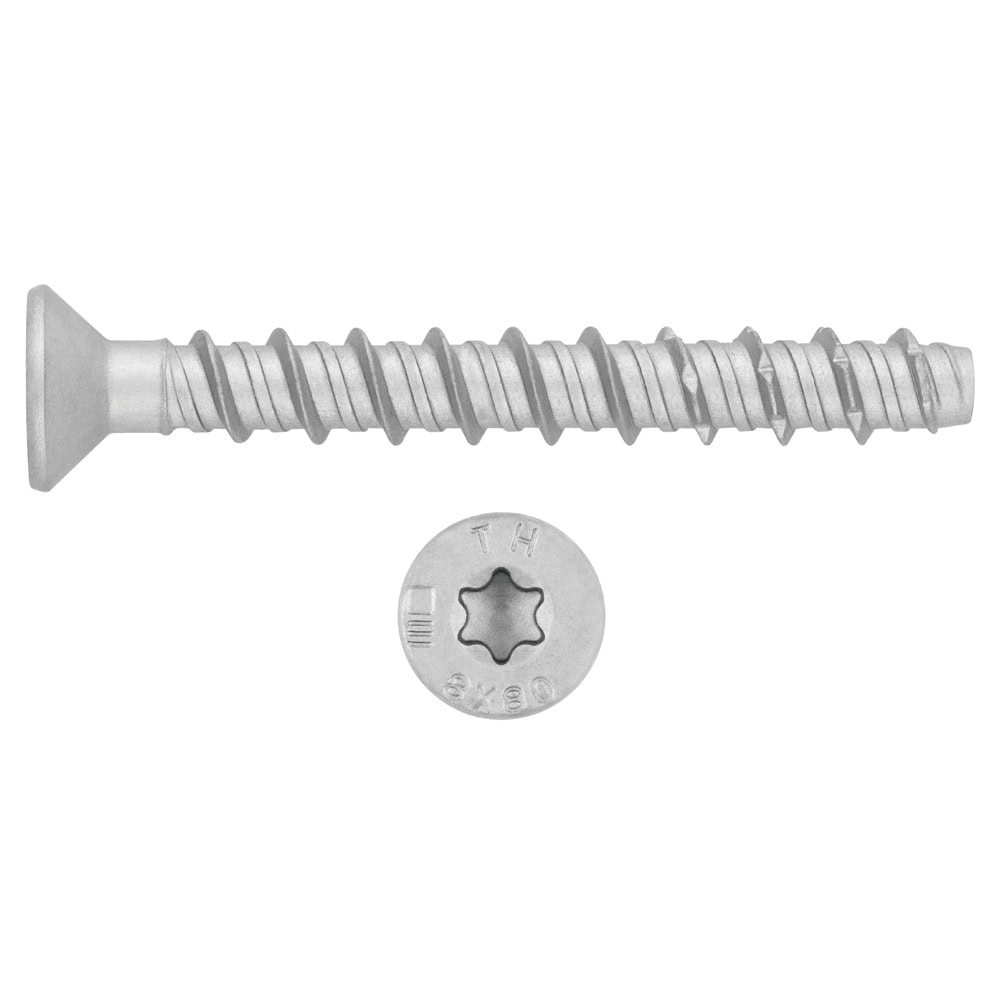

Anclaje de fijación directa en hormigón. Homologado ETE Opt.1. Cabeza avellanada con recubrimiento ATLANTIS C3-H.

Ampliar información > Datos CAD

  • Aplicaciones estructurales

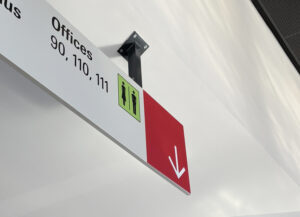

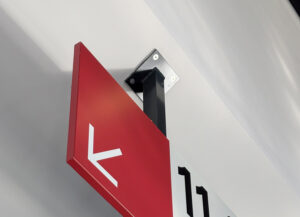

  • Toldos o señalización provisional
  • Asientos en estadios
  • Estructuras de madera a hormigón
  • Barandillas y vallados

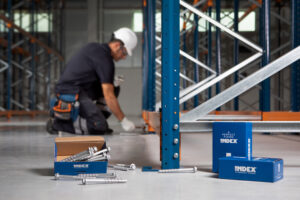

  • Estanterías y racks

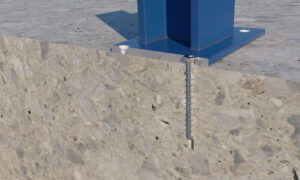

  • Vigas y pilares estructurales
THA - Anclaje de fijación directa en hormigón.

Instrucciones de instalación - THA - Anclaje de fijación directa en hormigón.

Hormigón

Hormigón

Hormigón fisurado

Hormigón fisurado

Hormigón armado

Hormigón armado

Losa alveolar

Losa alveolar

Piedra

Piedra

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
THA05040 Ø5 x 40 54,380 100 2.400 8423533844859
L - Longitud 40
Mº - M Ø5
df - Ø Elemento a fijar 8
hmin - Espesor mín. material base 80
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 40
SW - Llave de instalación TX25
Extracción hormigón no-fisurado 326
Extracción hormigón fisurado 228
dk - Ø Cabeza 10.4
d0 - Ø Broca 5
h1 - Profundidad mín. de taladro 45
hnom - Profundidad mín. del anclaje 35
Tins - Par de apriete (Nm) 8
Distancia min. entre ejes "B" 80
Ø Exterior rosca 6.3
Cizalladura hormigón no-fisurado 326
Cizalladura hormigón fisurado 228
THA05060 Ø5 x 60 64,053 100 1.200 8423533844866
L - Longitud 60
Mº - M Ø5
df - Ø Elemento a fijar 8
hmin - Espesor mín. material base 80
tfix - Espesor máx. a fijar 15
Distancia min. al borde "A" 53
SW - Llave de instalación TX25
Extracción hormigón no-fisurado 494
Extracción hormigón fisurado 346
dk - Ø Cabeza 10.4
d0 - Ø Broca 5
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 45
Tins - Par de apriete (Nm) 8
Distancia min. entre ejes "B" 105
Ø Exterior rosca 6.3
Cizalladura hormigón no-fisurado 398
Cizalladura hormigón fisurado 346
THA05080 Ø5 x 80 81,180 50 800 8423533844873
L - Longitud 80
Mº - M Ø5
df - Ø Elemento a fijar 8
hmin - Espesor mín. material base 80
tfix - Espesor máx. a fijar 35
Distancia min. al borde "A" 53
SW - Llave de instalación TX25
Extracción hormigón no-fisurado 494
Extracción hormigón fisurado 346
dk - Ø Cabeza 10.4
d0 - Ø Broca 5
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 45
Tins - Par de apriete (Nm) 8
Distancia min. entre ejes "B" 105
Ø Exterior rosca 6.3
Cizalladura hormigón no-fisurado 398
Cizalladura hormigón fisurado 346
THA05100 Ø5 x 100 91,513 50 800 8423533844880
L - Longitud 100
Mº - M Ø5
df - Ø Elemento a fijar 8
hmin - Espesor mín. material base 80
tfix - Espesor máx. a fijar 55
Distancia min. al borde "A" 53
SW - Llave de instalación TX25
Extracción hormigón no-fisurado 494
Extracción hormigón fisurado 346
dk - Ø Cabeza 10.4
d0 - Ø Broca 5
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 45
Tins - Par de apriete (Nm) 8
Distancia min. entre ejes "B" 105
Ø Exterior rosca 6.3
Cizalladura hormigón no-fisurado 398
Cizalladura hormigón fisurado 346
THA06045 Ø6 x 45 75,860 100 1.600 8423533844897
L - Longitud 45
Mº - M Ø6
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 39
SW - Llave de instalación TX30
Extracción hormigón no-fisurado 202
Extracción hormigón fisurado 185
dk - Ø Cabeza 12.4
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 45
hnom - Profundidad mín. del anclaje 35
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 78
Ø Exterior rosca 7.35
Cizalladura hormigón no-fisurado 608
Cizalladura hormigón fisurado 454
THA06050 Ø6 x 50 79,100 100 1.200 8423533844903
L - Longitud 50
Mº - M Ø6
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 15
Distancia min. al borde "A" 39
SW - Llave de instalación TX30
Extracción hormigón no-fisurado 202
Extracción hormigón fisurado 185
dk - Ø Cabeza 12.4
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 45
hnom - Profundidad mín. del anclaje 35
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 78
Ø Exterior rosca 7.35
Cizalladura hormigón no-fisurado 608
Cizalladura hormigón fisurado 454
THA06060 Ø6 x 60 93,003 100 1.200 8423533844910
L - Longitud 60
Mº - M Ø6
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 65
SW - Llave de instalación TX30
Extracción hormigón no-fisurado 673
Extracción hormigón fisurado 471
dk - Ø Cabeza 12.4
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 55
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 129
Ø Exterior rosca 7.35
Cizalladura hormigón no-fisurado 608
Cizalladura hormigón fisurado 542
THA06080 Ø6 x 80 112,020 100 600 8423533844927
L - Longitud 80
Mº - M Ø6
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 25
Distancia min. al borde "A" 65
SW - Llave de instalación TX30
Extracción hormigón no-fisurado 673
Extracción hormigón fisurado 471
dk - Ø Cabeza 12.4
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 55
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 129
Ø Exterior rosca 7.35
Cizalladura hormigón no-fisurado 608
Cizalladura hormigón fisurado 542
THA06120 Ø6 x 120 125,833 100 400 8423533844934
L - Longitud 120
Mº - M Ø6
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 65
Distancia min. al borde "A" 65
SW - Llave de instalación TX30
Extracción hormigón no-fisurado 673
Extracción hormigón fisurado 471
dk - Ø Cabeza 12.4
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 55
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 129
Ø Exterior rosca 7.35
Cizalladura hormigón no-fisurado 608
Cizalladura hormigón fisurado 542
THA06140 Ø6 x 140 161,323 100 600 8423533844941
L - Longitud 140
Mº - M Ø6
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 85
Distancia min. al borde "A" 65
SW - Llave de instalación TX30
Extracción hormigón no-fisurado 673
Extracción hormigón fisurado 471
dk - Ø Cabeza 12.4
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 55
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 129
Ø Exterior rosca 7.35
Cizalladura hormigón no-fisurado 608
Cizalladura hormigón fisurado 542
THA08060 Ø8 x 60 153,210 50 200 8423533844958
L - Longitud 60
Mº - M Ø8
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 57
SW - Llave de instalación TX45
Extracción hormigón no-fisurado 457
Extracción hormigón fisurado 320
dk - Ø Cabeza 18
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 50
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 113
Ø Exterior rosca 10.45
Cizalladura hormigón no-fisurado 950
Cizalladura hormigón fisurado 691
THA08080 Ø8 x 80 186,177 25 400 8423533844965
L - Longitud 80
Mº - M Ø8
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 15
Distancia min. al borde "A" 76
SW - Llave de instalación TX45
Extracción hormigón no-fisurado 857
Extracción hormigón fisurado 600
dk - Ø Cabeza 18
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 65
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 152
Ø Exterior rosca 10.45
Cizalladura hormigón no-fisurado 950
Cizalladura hormigón fisurado 762
THA08100 Ø8 x 100 223,920 25 400 8423533844972
L - Longitud 100
Mº - M Ø8
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 35
Distancia min. al borde "A" 76
SW - Llave de instalación TX45
Extracción hormigón no-fisurado 857
Extracción hormigón fisurado 600
dk - Ø Cabeza 18
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 65
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 152
Ø Exterior rosca 10.45
Cizalladura hormigón no-fisurado 950
Cizalladura hormigón fisurado 762
THA08120 Ø8 x 120 251,283 25 400 8423533844989
L - Longitud 120
Mº - M Ø8
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
tfix - Espesor máx. a fijar 55
Distancia min. al borde "A" 76
SW - Llave de instalación TX45
Extracción hormigón no-fisurado 857
Extracción hormigón fisurado 600
dk - Ø Cabeza 18
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 65
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 152
Ø Exterior rosca 10.45
Cizalladura hormigón no-fisurado 950
Cizalladura hormigón fisurado 762
THA10100 Ø10 x 100 339,207 25 300 8423533844996
L - Longitud 100
Mº - M Ø10
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 135
tfix - Espesor máx. a fijar 15
Distancia min. al borde "A" 101
SW - Llave de instalación TX50
Extracción hormigón no-fisurado 1310
Extracción hormigón fisurado 600
dk - Ø Cabeza 21
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 95
hnom - Profundidad mín. del anclaje 85
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 201
Ø Exterior rosca 12.55
Cizalladura hormigón no-fisurado 1330
Cizalladura hormigón fisurado 762
THA10120 Ø10 x 120 393,763 25 200 8423533845009
L - Longitud 120
Mº - M Ø10
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 135
tfix - Espesor máx. a fijar 35
Distancia min. al borde "A" 101
SW - Llave de instalación TX50
Extracción hormigón no-fisurado 1310
Extracción hormigón fisurado 600
dk - Ø Cabeza 21
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 95
hnom - Profundidad mín. del anclaje 85
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 201
Ø Exterior rosca 12.55
Cizalladura hormigón no-fisurado 1330
Cizalladura hormigón fisurado 762
