Fijaciones metálicas - SL-PC

SL-PC

Anclaje de seguridad para grandes cargas en hormigón. Homologado ETE Opt.1. Cabeza avellanada.

> Datos CAD

  • Andamio
  • Antenas
  • Barandillas de carretera
  • Edificio hormigón en construcción
  • Elevador de obra
  • Estantería industrial
  • Farola
  • Farola de carretera

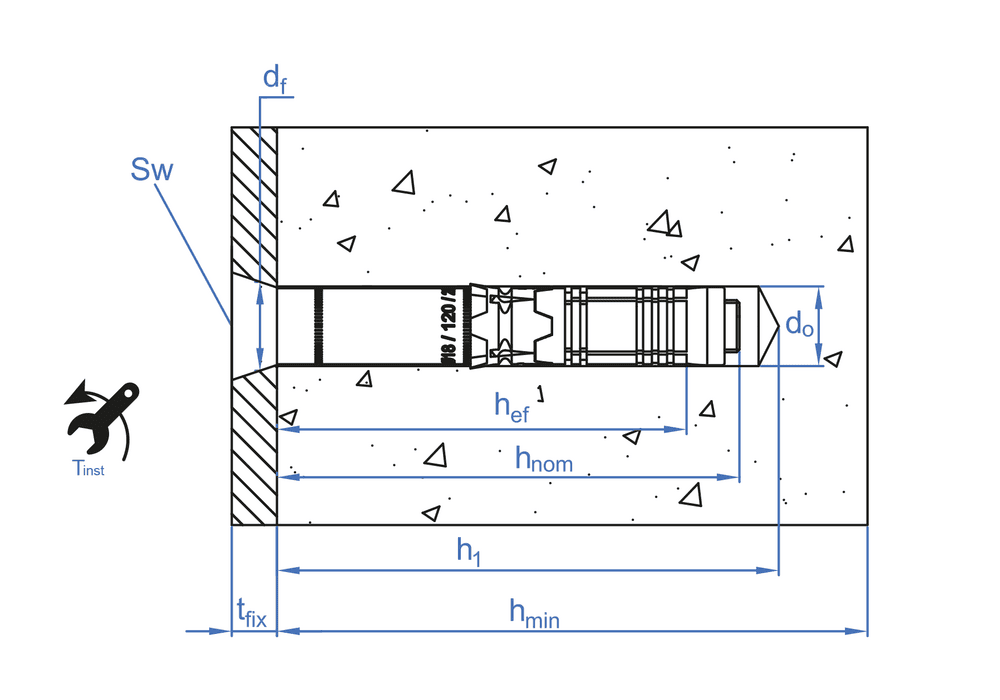

Instrucciones de instalación - SL-PC - Anclaje de seguridad para grandes cargas en hormigón.

Hormigón

Hormigón

Hormigón fisurado

Hormigón fisurado

Hormigón armado

Hormigón armado

Piedra

Piedra

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
SLPC10070 M6 x 70 Ø10 451,053 50 600 8423533828033
L - Longitud 70
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 59
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 75
SW - Llave de instalación 4
Cizalladura hormigón no-fisurado 844
Cizalladura hormigón fisurado 591
Mº - M M6
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 782
Extracción hormigón fisurado 591
SLPC10080 M6 x 80 Ø10 475,513 50 600 8423533828040
L - Longitud 80
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 59
tfix - Espesor máx. a fijar 20
Distancia min. al borde "A" 75
SW - Llave de instalación 4
Cizalladura hormigón no-fisurado 844
Cizalladura hormigón fisurado 591
Mº - M M6
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 782
Extracción hormigón fisurado 591
SLPC10100 M6 x 100 Ø10 519,747 50 300 8423533828422
L - Longitud 100
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 59
tfix - Espesor máx. a fijar 40
Distancia min. al borde "A" 75
SW - Llave de instalación 4
Cizalladura hormigón no-fisurado 844
Cizalladura hormigón fisurado 591
Mº - M M6
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 782
Extracción hormigón fisurado 591
SLPC12100 M8 x 100 Ø12 618,080 50 200 8423533828057
L - Longitud 100
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 72
tfix - Espesor máx. a fijar 25
Distancia min. al borde "A" 90
SW - Llave de instalación 5
Cizalladura hormigón no-fisurado 1922
Cizalladura hormigón fisurado 1554
Mº - M M8
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 180
Extracción hormigón no-fisurado 1110
Extracción hormigón fisurado 777
SLPC16100 M10 x 100 Ø16 892,520 25 150 8423533828064
L - Longitud 100
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 95
hnom - Profundidad mín. del anclaje 83
tfix - Espesor máx. a fijar 15
Distancia min. al borde "A" 105
SW - Llave de instalación 6
Cizalladura hormigón no-fisurado 2797
Cizalladura hormigón fisurado 1958
Mº - M M10
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 50
Distancia min. entre ejes "B" 210
Extracción hormigón no-fisurado 1399
Extracción hormigón fisurado 979
SLPC16120 M10 x 120 Ø16 969,133 25 100 8423533828071
L - Longitud 120
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 95
hnom - Profundidad mín. del anclaje 83
tfix - Espesor máx. a fijar 35
Distancia min. al borde "A" 105
SW - Llave de instalación 6
Cizalladura hormigón no-fisurado 2797
Cizalladura hormigón fisurado 1958
Mº - M M10
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 50
Distancia min. entre ejes "B" 210
Extracción hormigón no-fisurado 1399
Extracción hormigón fisurado 979
SLPC18120 M12 x 120 Ø18 1.200,663 20 80 8423533828088
L - Longitud 120
d0 - Ø Broca 18
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 97
tfix - Espesor máx. a fijar 20
Distancia min. al borde "A" 130
SW - Llave de instalación 8
Cizalladura hormigón no-fisurado 3743
Cizalladura hormigón fisurado 2620
Mº - M M12
df - Ø Elemento a fijar 20
hmin - Espesor mín. material base 170
hef - Profundidad efectiva 85
Tins - Par de apriete (Nm) 80
Distancia min. entre ejes "B" 255
Extracción hormigón no-fisurado 1871
Extracción hormigón fisurado 1310
