APX08050
M8 x 50 Ø8
80,673
100
800
8423533775740

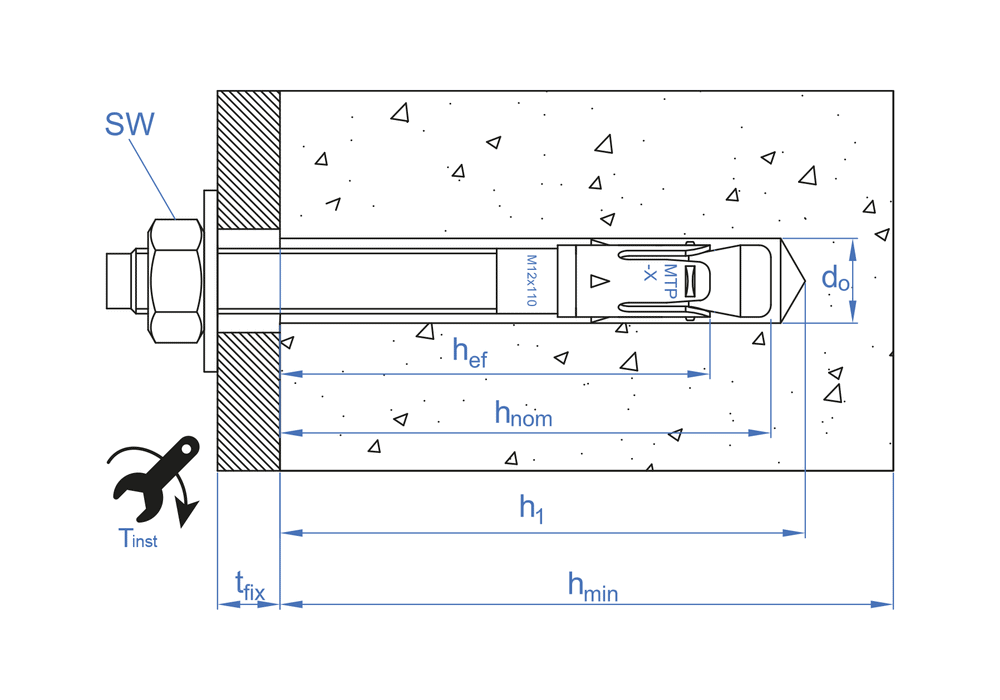

L -
Longitud
50
d0 - Ø Broca
8
h1 - Profundidad mín. de taladro
40
hnom - Profundidad mín. del anclaje
37
tfix - Espesor máx. a fijar
2
Distancia min. al borde "A"
72
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
392
Cizalladura hormigón fisurado
275
Mº -
M
M8
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
hef - Profundidad efectiva
30
Tins - Par de apriete (Nm)
15
Distancia min. entre ejes "B"
144
Extracción hormigón no-fisurado
182
Extracción hormigón fisurado
130
APX08075
M8 x 75 Ø8
85,423
100
600
8423533775757
L -
Longitud
75
d0 - Ø Broca
8
h1 - Profundidad mín. de taladro
60
hnom - Profundidad mín. del anclaje
55
tfix - Espesor máx. a fijar
9
Distancia min. al borde "A"
72
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
641
Cizalladura hormigón fisurado
556
Mº -
M
M8
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
hef - Profundidad efectiva
48
Tins - Par de apriete (Nm)
15
Distancia min. entre ejes "B"
144
Extracción hormigón no-fisurado
405
Extracción hormigón fisurado
283
APX08080
M8 x 80 Ø8
87,983
100
600
8423533808127
L -
Longitud
80
d0 - Ø Broca
8
h1 - Profundidad mín. de taladro
60
hnom - Profundidad mín. del anclaje
55
Tins - Par de apriete (Nm)
15
Distancia min. entre ejes "B"
144
Extracción hormigón no-fisurado
405
Extracción hormigón fisurado
283
Mº -
M
M8
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
tfix - Espesor máx. a fijar
14
Distancia min. al borde "A"
72
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
641
Cizalladura hormigón fisurado
556
APX08095
M8 x 95 Ø8
92,580
100
600
8423533775764
L -
Longitud
95
d0 - Ø Broca
8
h1 - Profundidad mín. de taladro
60
hnom - Profundidad mín. del anclaje
55
tfix - Espesor máx. a fijar
29
Distancia min. al borde "A"
72
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
641
Cizalladura hormigón fisurado
556
Mº -
M
M8
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
hef - Profundidad efectiva
48
Tins - Par de apriete (Nm)
15
Distancia min. entre ejes "B"
144
Extracción hormigón no-fisurado
405
Extracción hormigón fisurado
283
APX08115
M8 x 115 Ø8
113,627
100
400
8423533775771
L -
Longitud
115
d0 - Ø Broca
8
h1 - Profundidad mín. de taladro
60
hnom - Profundidad mín. del anclaje
55
tfix - Espesor máx. a fijar
49
Distancia min. al borde "A"
72
SW - Llave de instalación
13
Cizalladura hormigón no-fisurado
641
Cizalladura hormigón fisurado
556
Mº -
M
M8
df - Ø Elemento a fijar
9
hmin - Espesor mín. material base
100
hef - Profundidad efectiva
48
Tins - Par de apriete (Nm)
15
Distancia min. entre ejes "B"
144
Extracción hormigón no-fisurado
405
Extracción hormigón fisurado
283
APX10090
M10 x 90 Ø10
120,057
100
400
8423533775788
L -
Longitud
90
d0 - Ø Broca
10
h1 - Profundidad mín. de taladro
75
hnom - Profundidad mín. del anclaje
68
tfix - Espesor máx. a fijar
10
Distancia min. al borde "A"
90
SW - Llave de instalación
17
Cizalladura hormigón no-fisurado
1014
Cizalladura hormigón fisurado
1014
Mº -
M
M10
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
120
hef - Profundidad efectiva
60
Tins - Par de apriete (Nm)
40
Distancia min. entre ejes "B"
180
Extracción hormigón no-fisurado
874
Extracción hormigón fisurado
534
APX10105
M10 x 105 Ø10
136,033
50
300
8423533775795
L -
Longitud
105
d0 - Ø Broca
10
h1 - Profundidad mín. de taladro
75
hnom - Profundidad mín. del anclaje
68
tfix - Espesor máx. a fijar
25
Distancia min. al borde "A"
90
SW - Llave de instalación
17
Cizalladura hormigón no-fisurado
1014
Cizalladura hormigón fisurado
1014
Mº -
M
M10
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
120
hef - Profundidad efectiva
60
Tins - Par de apriete (Nm)
40
Distancia min. entre ejes "B"
180
Extracción hormigón no-fisurado
874
Extracción hormigón fisurado
534
APX10115
M10 x 115 Ø10
142,720
50
200
8423533775801
L -
Longitud
115
d0 - Ø Broca
10
h1 - Profundidad mín. de taladro
75
hnom - Profundidad mín. del anclaje
68
tfix - Espesor máx. a fijar
35
Distancia min. al borde "A"
90
SW - Llave de instalación
17
Cizalladura hormigón no-fisurado
1014
Cizalladura hormigón fisurado
1014
Mº -
M
M10
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
120
hef - Profundidad efectiva
60
Tins - Par de apriete (Nm)
40
Distancia min. entre ejes "B"
180
Extracción hormigón no-fisurado
874
Extracción hormigón fisurado
534
APX10135
M10 x 135 Ø10
177,807
50
200
8423533775818
L -
Longitud
135
d0 - Ø Broca
10
h1 - Profundidad mín. de taladro
75
hnom - Profundidad mín. del anclaje
68
tfix - Espesor máx. a fijar
55
Distancia min. al borde "A"
90
SW - Llave de instalación
17
Cizalladura hormigón no-fisurado
1014
Cizalladura hormigón fisurado
1014
Mº -
M
M10
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
120
hef - Profundidad efectiva
60
Tins - Par de apriete (Nm)
40
Distancia min. entre ejes "B"
180
Extracción hormigón no-fisurado
874
Extracción hormigón fisurado
534
APX10165
M10 x 165 Ø10
207,593
50
200
8423533775825
L -
Longitud
165
d0 - Ø Broca
10
h1 - Profundidad mín. de taladro
75
hnom - Profundidad mín. del anclaje
68
tfix - Espesor máx. a fijar
85
Distancia min. al borde "A"
90
SW - Llave de instalación
17
Cizalladura hormigón no-fisurado
1014
Cizalladura hormigón fisurado
1014
Mº -
M
M10
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
120
hef - Profundidad efectiva
60
Tins - Par de apriete (Nm)
40
Distancia min. entre ejes "B"
180
Extracción hormigón no-fisurado
874
Extracción hormigón fisurado
534
APX10185
M10 x 185 Ø10
229,240
50
150
8423533775832
L -
Longitud
185
d0 - Ø Broca
10
h1 - Profundidad mín. de taladro
75
hnom - Profundidad mín. del anclaje
68
tfix - Espesor máx. a fijar
105
Distancia min. al borde "A"
90
SW - Llave de instalación
17
Cizalladura hormigón no-fisurado
1014
Cizalladura hormigón fisurado
1014
Mº -
M
M10
df - Ø Elemento a fijar
12
hmin - Espesor mín. material base
120
hef - Profundidad efectiva
60
Tins - Par de apriete (Nm)
40
Distancia min. entre ejes "B"
180
Extracción hormigón no-fisurado
874
Extracción hormigón fisurado
534
APX12080
M12 x 80 Ø12
162,230
50
300
8423533775849
L -
Longitud
80
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
65
hnom - Profundidad mín. del anclaje
60
tfix - Espesor máx. a fijar
4
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1182
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
100
hef - Profundidad efectiva
50
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
488
Extracción hormigón fisurado
348
APX12100
M12 x 100 Ø12
178,913
50
200
8423533775856
L -
Longitud
100
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
4
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12110
M12 x 110 Ø12
182,953
50
200
8423533775863
L -
Longitud
110
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
14
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12120
M12 x 120 Ø12
229,240
50
200
8423533775870
L -
Longitud
120
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
24
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12130
M12 x 130 Ø12
239,523
50
200
8423533775887
L -
Longitud
130
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
34
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12150
M12 x 150 Ø12
261,567
50
100
8423533775894
L -
Longitud
150
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
54
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12180
M12 x 180 Ø12
327,697
50
150
8423533775900
L -
Longitud
180
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
84
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12200
M12 x 200 Ø12
382,067
50
150
8423533775917
L -
Longitud
200
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
tfix - Espesor máx. a fijar
104
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
hef - Profundidad efectiva
70
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
APX12220
M12 x 220 Ø12
401,170
25
50
8423533808134
L -
Longitud
220
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
tfix - Espesor máx. a fijar
124
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
APX12255
M12 x 255 Ø12
441,287
25
50
8423533808141
L -
Longitud
255
d0 - Ø Broca
12
h1 - Profundidad mín. de taladro
85
hnom - Profundidad mín. del anclaje
80
Tins - Par de apriete (Nm)
60
Distancia min. entre ejes "B"
210
Extracción hormigón no-fisurado
1359
Extracción hormigón fisurado
728
Mº -
M
M12
df - Ø Elemento a fijar
14
hmin - Espesor mín. material base
140
tfix - Espesor máx. a fijar
159
Distancia min. al borde "A"
105
SW - Llave de instalación
19
Cizalladura hormigón no-fisurado
1474
Cizalladura hormigón fisurado
1474
APX16145
M16 x 145 Ø16
464,357
25
100
8423533775924
L -
Longitud
145
d0 - Ø Broca
16
h1 - Profundidad mín. de taladro
105
hnom - Profundidad mín. del anclaje
97
tfix - Espesor máx. a fijar
28
Distancia min. al borde "A"
128
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
2744
Cizalladura hormigón fisurado
2620
Mº -
M
M16
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
170
hef - Profundidad efectiva
85
Tins - Par de apriete (Nm)
100
Distancia min. entre ejes "B"
255
Extracción hormigón no-fisurado
1650
Extracción hormigón fisurado
1310
APX16175
M16 x 175 Ø16
543,707
25
50
8423533775931
L -
Longitud
175
d0 - Ø Broca
16
h1 - Profundidad mín. de taladro
105
hnom - Profundidad mín. del anclaje
97
tfix - Espesor máx. a fijar
58
Distancia min. al borde "A"
128
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
2744
Cizalladura hormigón fisurado
2620
Mº -
M
M16
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
170
hef - Profundidad efectiva
85
Tins - Par de apriete (Nm)
100
Distancia min. entre ejes "B"
255
Extracción hormigón no-fisurado
1650
Extracción hormigón fisurado
1310
APX16220
M16 x 220 Ø16
639,227
25
50
8423533775948
L -
Longitud
220
d0 - Ø Broca
16
h1 - Profundidad mín. de taladro
105
hnom - Profundidad mín. del anclaje
97
tfix - Espesor máx. a fijar
103
Distancia min. al borde "A"
128
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
2744
Cizalladura hormigón fisurado
2620
Mº -
M
M16
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
170
hef - Profundidad efectiva
85
Tins - Par de apriete (Nm)
100
Distancia min. entre ejes "B"
255
Extracción hormigón no-fisurado
1650
Extracción hormigón fisurado
1310
APX16250
M16 x 250 Ø16
822,913
25
50
8423533775955
L -
Longitud
250
d0 - Ø Broca
16
h1 - Profundidad mín. de taladro
105
hnom - Profundidad mín. del anclaje
97
tfix - Espesor máx. a fijar
133
Distancia min. al borde "A"
128
SW - Llave de instalación
24
Cizalladura hormigón no-fisurado
2744
Cizalladura hormigón fisurado
2620
Mº -
M
M16
df - Ø Elemento a fijar
18
hmin - Espesor mín. material base
170
hef - Profundidad efectiva
85
Tins - Par de apriete (Nm)
100
Distancia min. entre ejes "B"
255
Extracción hormigón no-fisurado
1650
Extracción hormigón fisurado
1310
APX20170
M20 x 170 Ø20
830,257
20
40
8423533775962
L -
Longitud
170
d0 - Ø Broca
20
h1 - Profundidad mín. de taladro
125
hnom - Profundidad mín. del anclaje
114
tfix - Espesor máx. a fijar
32
Distancia min. al borde "A"
150
SW - Llave de instalación
30
Cizalladura hormigón no-fisurado
4258
Cizalladura hormigón fisurado
3343
Mº -
M
M20
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
200
hef - Profundidad efectiva
100
Tins - Par de apriete (Nm)
200
Distancia min. entre ejes "B"
300
Extracción hormigón no-fisurado
2388
Extracción hormigón fisurado
1672
APX20200
M20 x 200 Ø20
947,817
20
40
8423533775979
L -
Longitud
200
d0 - Ø Broca
20
h1 - Profundidad mín. de taladro
125
hnom - Profundidad mín. del anclaje
114
tfix - Espesor máx. a fijar
62
Distancia min. al borde "A"
150
SW - Llave de instalación
30
Cizalladura hormigón no-fisurado
4258
Cizalladura hormigón fisurado
3343
Mº -
M
M20
df - Ø Elemento a fijar
22
hmin - Espesor mín. material base
200
hef - Profundidad efectiva
100
Tins - Par de apriete (Nm)
200
Distancia min. entre ejes "B"
300
Extracción hormigón no-fisurado
2388
Extracción hormigón fisurado
1672
