MTP-A4

Anclaje macho para cargas altas en hormigón fisurado y no fisurado. Homologado ETE Opt.1. Eje Inoxidable A4. Clip Inoxidable A4.

Ampliar información > Datos CAD

  • Fijaci√≥n de estanter√≠as

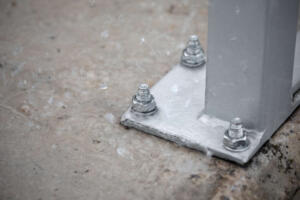

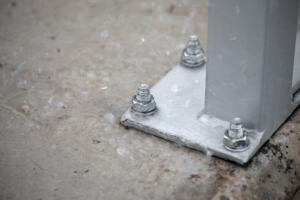

  • Estructuras de acero
  • Protectores
  • Mobiliario urbano
  • Maquinar√≠a
  • Estructuras de madera
  • Antenas

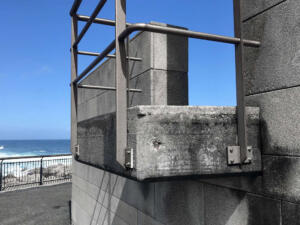

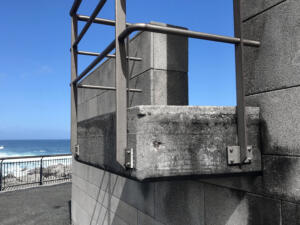

  • Barandillas de balc√≥n
  • Barandillas de carretera
  • Barandillas de madera

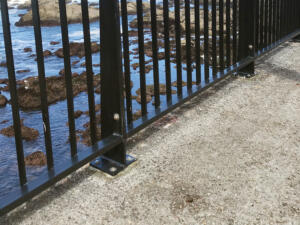

  • Barandillas de playa
MTP-A4 - Anclaje macho para cargas altas en hormigón fisurado y no fisurado.

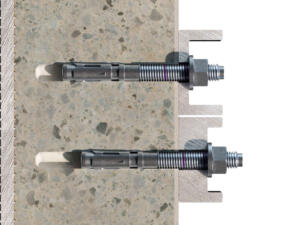

Hormigón fisurado

Hormigón fisurado

Hormigón

Hormigón

Hormigón armado

Hormigón armado

Piedra

Piedra

C√≥digo Medida ‚ā¨/100 UDS. Box UDS. Master EAN info. t√©cnica
APA408075 M8 x 75 √ė8 382,220 100 600 8423533769831

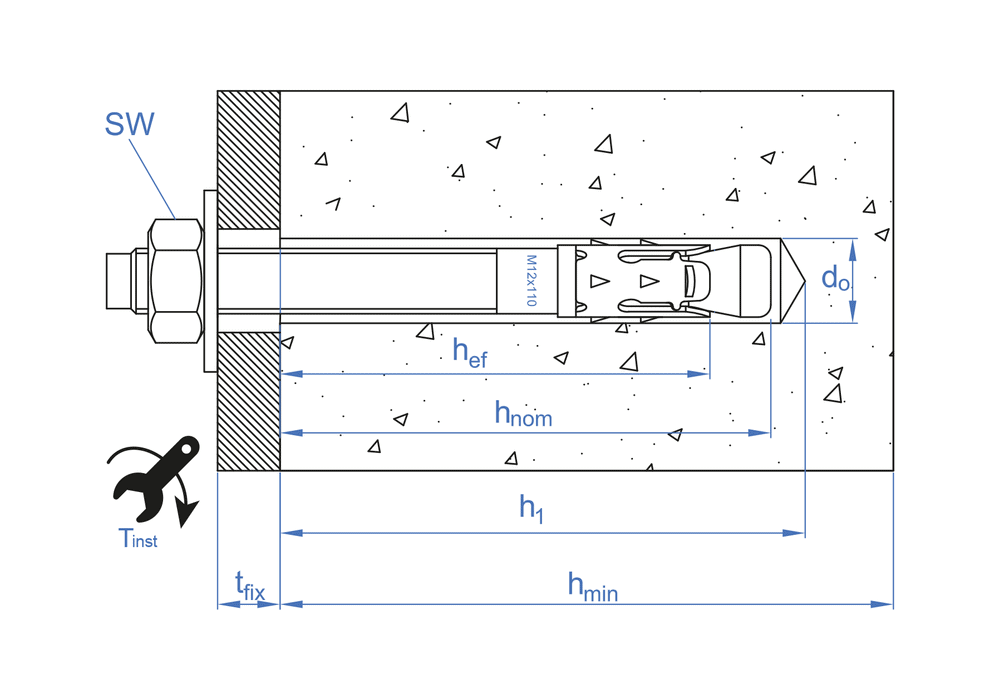

L - Longitud 75
d0 - √ė Broca 8
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 55
tfix - Espesor m√°x. a fijar 9
Distancia min. al borde "A" 144
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 693
Cizalladura hormigón fisurado 556
M¬ļ - M M8
df - √ė Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 72
Extracción hormigón no-fisurado 582
Extracción hormigón fisurado 413
APA408095 M8 x 95 √ė8 432,250 100 600 8423533866325
L - Longitud 95
d0 - √ė Broca 8
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 55
tfix - Espesor m√°x. a fijar 29
Distancia min. al borde "A" 144
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 693
Cizalladura hormigón fisurado 556
M¬ļ - M M8
df - √ė Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 72
Extracción hormigón no-fisurado 582
Extracción hormigón fisurado 413
APA408115 M8 x 115 √ė8 566,770 100 400 8423533769855
L - Longitud 115
d0 - √ė Broca 8
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 55
tfix - Espesor m√°x. a fijar 49
Distancia min. al borde "A" 144
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 693
Cizalladura hormigón fisurado 556
M¬ļ - M M8
df - √ė Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 72
Extracción hormigón no-fisurado 582
Extracción hormigón fisurado 413
APA408135 M8 x 135 √ė8 655,717 50 300 8423533769862
L - Longitud 135
d0 - √ė Broca 8
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 55
tfix - Espesor m√°x. a fijar 69
Distancia min. al borde "A" 144
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 693
Cizalladura hormigón fisurado 556
M¬ļ - M M8
df - √ė Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 15
Distancia min. entre ejes "B" 72
Extracción hormigón no-fisurado 582
Extracción hormigón fisurado 413
APA410090 M10 x 90 √ė10 673,750 100 400 8423533769886
L - Longitud 90
d0 - √ė Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 68
tfix - Espesor m√°x. a fijar 10
Distancia min. al borde "A" 180
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1101
Cizalladura hormigón fisurado 556
M¬ļ - M M10
df - √ė Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 777
Extracción hormigón fisurado 413
APA410105 M10 x 105 √ė10 720,480 50 300 8423533769893
L - Longitud 105
d0 - √ė Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 68
tfix - Espesor m√°x. a fijar 25
Distancia min. al borde "A" 180
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1101
Cizalladura hormigón fisurado 556
M¬ļ - M M10
df - √ė Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 777
Extracción hormigón fisurado 413
APA410115 M10 x 115 √ė10 793,683 50 300 8423533769909
L - Longitud 115
d0 - √ė Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 68
tfix - Espesor m√°x. a fijar 35
Distancia min. al borde "A" 180
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1101
Cizalladura hormigón fisurado 1101
M¬ļ - M M10
df - √ė Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 777
Extracción hormigón fisurado 680
APA410135 M10 x 135 √ė10 952,110 50 300 8423533769916
L - Longitud 135
d0 - √ė Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 68
tfix - Espesor m√°x. a fijar 55
Distancia min. al borde "A" 180
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1101
Cizalladura hormigón fisurado 1101
M¬ļ - M M10
df - √ė Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 777
Extracción hormigón fisurado 680
APA410165 M10 x 165 √ė10 1.136,100 50 100 8423533866332
L - Longitud 165
d0 - √ė Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 68
tfix - Espesor m√°x. a fijar 85
Distancia min. al borde "A" 180
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1101
Cizalladura hormigón fisurado 1101
M¬ļ - M M10
df - √ė Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 777
Extracción hormigón fisurado 680
APA410185 M10 x 185 √ė10 1.215,887 50 100 8423533769930
L - Longitud 185
d0 - √ė Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 68
tfix - Espesor m√°x. a fijar 105
Distancia min. al borde "A" 180
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1101
Cizalladura hormigón fisurado 1101
M¬ļ - M M10
df - √ė Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 30
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 777
Extracción hormigón fisurado 680
APA412110 M12 x 110 √ė12 978,233 50 200 8423533769947
L - Longitud 110
d0 - √ė Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 80
tfix - Espesor m√°x. a fijar 14
Distancia min. al borde "A" 210
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M12
df - √ė Elemento a fijar 14
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA412120 M12 x 120 √ė12 1.049,477 50 200 8423533769954
L - Longitud 120
d0 - √ė Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 80
tfix - Espesor m√°x. a fijar 24
Distancia min. al borde "A" 210
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M12
df - √ė Elemento a fijar 14
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA412130 M12 x 130 √ė12 1.139,600 50 200 8423533866349
L - Longitud 130
d0 - √ė Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 80
tfix - Espesor m√°x. a fijar 34
Distancia min. al borde "A" 210
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M12
df - √ė Elemento a fijar 14
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA412150 M12 x 150 √ė12 1.331,750 50 100 8423533866356
L - Longitud 150
d0 - √ė Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 80
tfix - Espesor m√°x. a fijar 54
Distancia min. al borde "A" 210
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M12
df - √ė Elemento a fijar 14
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA412180 M12 x 180 √ė12 1.473,150 50 150 8423533866363
L - Longitud 180
d0 - √ė Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 80
tfix - Espesor m√°x. a fijar 84
Distancia min. al borde "A" 210
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M12
df - √ė Elemento a fijar 14
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA412200 M12 x 200 √ė12 1.551,590 50 100 8423533769985
L - Longitud 200
d0 - √ė Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 80
tfix - Espesor m√°x. a fijar 104
Distancia min. al borde "A" 210
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M12
df - √ė Elemento a fijar 14
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA416125 M16 x 125 √ė16 2.013,900 50 100 8423533866370
L - Longitud 125
d0 - √ė Broca 16
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 97
tfix - Espesor m√°x. a fijar 8
Distancia min. al borde "A" 255
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 1596.0390272317
Cizalladura hormigón fisurado 1596
M¬ļ - M M16
df - √ė Elemento a fijar 18
hmin - Espesor mín. material base 170
hef - Profundidad efectiva 85
Tins - Par de apriete (Nm) 100
Distancia min. entre ejes "B" 128
Extracción hormigón no-fisurado 890
Extracción hormigón fisurado 769
APA416145 M16 x 145 √ė16 2.324,880 25 100 8423533866387
L - Longitud 145
d0 - √ė Broca 16
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 97
tfix - Espesor m√°x. a fijar 28
Distancia min. al borde "A" 255
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 3203.7279743702
Cizalladura hormigón fisurado 2620
M¬ļ - M M16
df - √ė Elemento a fijar 18
hmin - Espesor mín. material base 170
hef - Profundidad efectiva 85
Tins - Par de apriete (Nm) 100
Distancia min. entre ejes "B" 128
Extracción hormigón no-fisurado 1559
Extracción hormigón fisurado 1092
APA416175 M16 x 175 √ė16 3.044,880 25 50 8423533866394
L - Longitud 175
d0 - √ė Broca 16
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 97
tfix - Espesor m√°x. a fijar 58
Distancia min. al borde "A" 255
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 3203.7279743702
Cizalladura hormigón fisurado 2620
M¬ļ - M M16
df - √ė Elemento a fijar 18
hmin - Espesor mín. material base 170
hef - Profundidad efectiva 85
Tins - Par de apriete (Nm) 100
Distancia min. entre ejes "B" 128
Extracción hormigón no-fisurado 1559
Extracción hormigón fisurado 1092
APA416190 M16 x 190 √ė16 3.153,240 25 50 8423533866400
L - Longitud 190
d0 - √ė Broca 16
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 97
tfix - Espesor m√°x. a fijar 73
Distancia min. al borde "A" 255
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 3203.7279743702
Cizalladura hormigón fisurado 2620
M¬ļ - M M16
df - √ė Elemento a fijar 18
hmin - Espesor mín. material base 170
hef - Profundidad efectiva 85
Tins - Par de apriete (Nm) 100
Distancia min. entre ejes "B" 128
Extracción hormigón no-fisurado 1559
Extracción hormigón fisurado 1092
APA416220 M16 x 220 √ė16 3.358,498 20 40 8423533770028
L - Longitud 220
d0 - √ė Broca 16
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 97
tfix - Espesor m√°x. a fijar 103
Distancia min. al borde "A" 255
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 3203.7279743702
Cizalladura hormigón fisurado 2620
M¬ļ - M M16
df - √ė Elemento a fijar 18
hmin - Espesor mín. material base 170
hef - Profundidad efectiva 85
Tins - Par de apriete (Nm) 100
Distancia min. entre ejes "B" 128
Extracción hormigón no-fisurado 1559
Extracción hormigón fisurado 1092
APA420200 M20 x 200 √ė20 5.182,056 20 40 8423533866417
L - Longitud 200
d0 - √ė Broca 20
h1 - Profundidad mín. de taladro 125
hnom - Profundidad mín. del anclaje 114
tfix - Espesor m√°x. a fijar 62
Distancia min. al borde "A" 300
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 4775.8356880729
Cizalladura hormigón fisurado 3343
M¬ļ - M M20
df - √ė Elemento a fijar 22
hmin - Espesor mín. material base 200
hef - Profundidad efectiva 100
Tins - Par de apriete (Nm) 200
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 1990
Extracción hormigón fisurado 1393
APA420240 M20 x 240 √ė20 5.947,740 15 30 8423533866424
L - Longitud 240
d0 - √ė Broca 20
h1 - Profundidad mín. de taladro 125
hnom - Profundidad mín. del anclaje 114
tfix - Espesor m√°x. a fijar 102
Distancia min. al borde "A" 300
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 4775.8356880729
Cizalladura hormigón fisurado 3343
M¬ļ - M M20
df - √ė Elemento a fijar 22
hmin - Espesor mín. material base 200
hef - Profundidad efectiva 100
Tins - Par de apriete (Nm) 200
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 1990
Extracción hormigón fisurado 1393
APA420285 M20 x 285 √ė20 6.996,877 10 20 8423533866431
L - Longitud 285
d0 - √ė Broca 20
h1 - Profundidad mín. de taladro 125
hnom - Profundidad mín. del anclaje 114
tfix - Espesor m√°x. a fijar 147
Distancia min. al borde "A" 300
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 4775.8356880729
Cizalladura hormigón fisurado 3343
M¬ļ - M M20
df - √ė Elemento a fijar 22
hmin - Espesor mín. material base 200
hef - Profundidad efectiva 100
Tins - Par de apriete (Nm) 200
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 1990
Extracción hormigón fisurado 1393

name

address

city (state)

postcode

telephone

email

web

Solicita más información

Política de Cookies

Técnicas Expansivas SL (CIF B-26220491) utiliza cookies propias y para mejorar nuestros servicios web. Puede obtener más información en nuestra Política de Cookies.
