Fijaciones metálicas - MTA

MTA

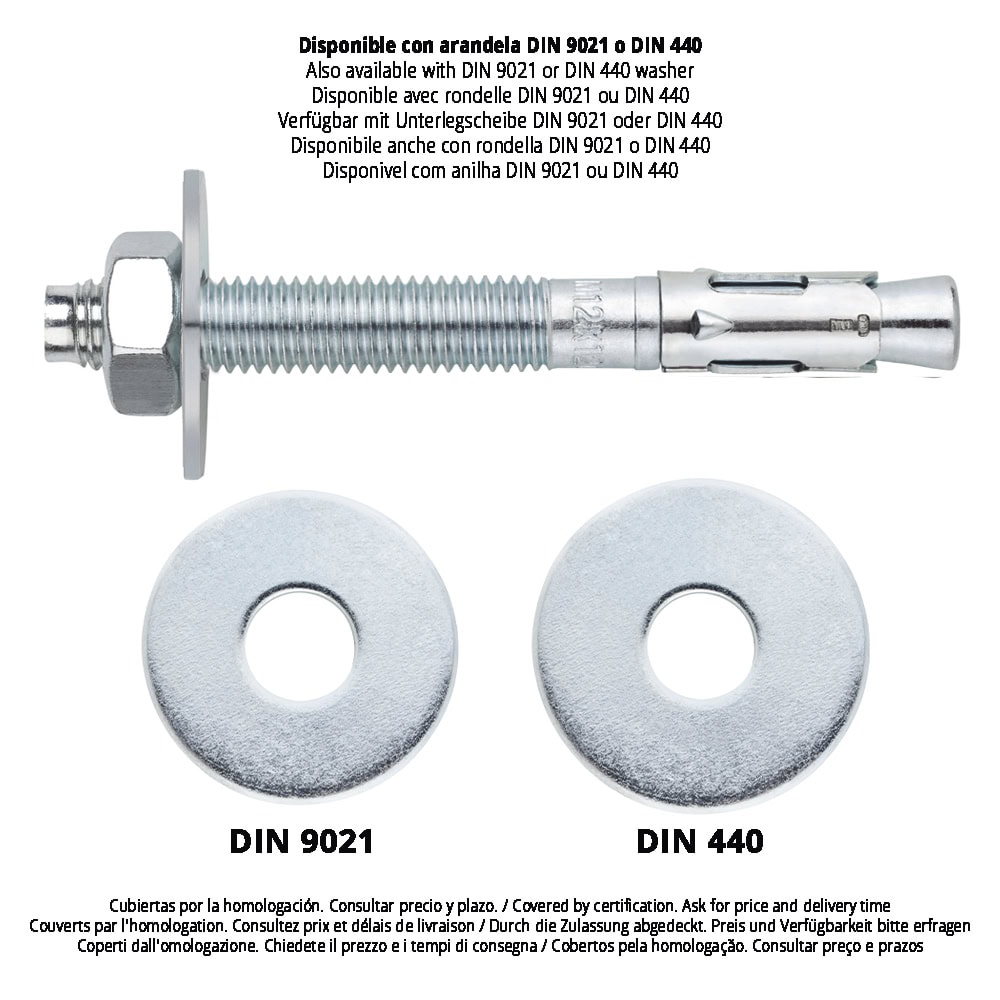

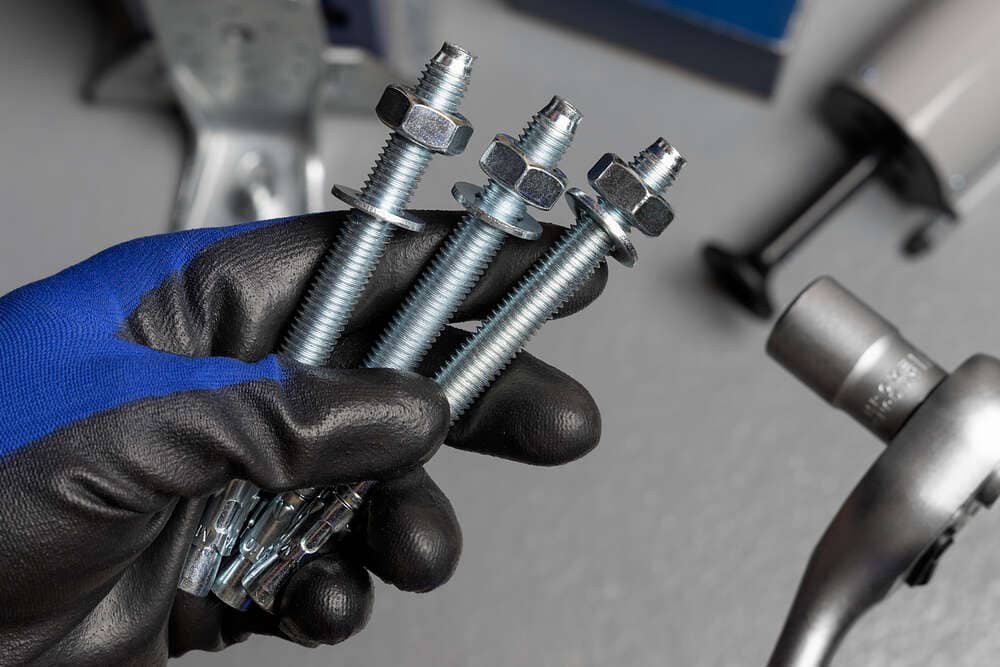

Anclaje macho para cargas altas. Eje cincado. Clip cincado.

Ampliar información > Datos CAD

Anclaje metálico de expansión por par controlado tipo cuña (funcionamiento por rozamiento) con rosca externa, de acero al carbono con recubrimiento cincado en eje y clip, con rosca macho. Adecuado para la instalación de fijaciones estructurales en hormigón no fisurado, para cargas altas estáticas o cuasi-estáticas, para uso en espacios interiores sin condensación.

Fabricado con acero al carbono estampado y recubrimiento cincado (apto para uso en condiciones interiores sin condensación (categoría C1 según la norma ISO 9223), por un periodo de 50 años).

Soporta importantes cargas gracias al funcionamiento por rozamiento. Recomendado para la instalación de cargas altas. Recomendado para su instalación en hormigón no fisurado y/o hormigón armado. (Hormigón de calidad C20/25 a C50/60 no fisurado).
Válido para dos profundidades de instalación y para cargas estáticas o cuasi-estáticas.

Puede utilizarse en diferentes tipos de aplicaciones como estanterías, soportes de tuberías, mobiliario urbano, vallas, barandillas, balcones y fijaciones en general (siempre en interiores).

Disponible en diferentes longitudes y diámetros, desde M6 x 45 mm a M24 x 260 mm. La instalación se debe realizar con taladro previo, o bien a través del propio taladro de la placa de anclaje. Necesario instalar con herramienta dinamométrica para aplicar el par de apriete recomendado.

【FUNCIONAMIENTO POR ROZAMIENTO】 Anclaje metálico de expansión por par controlado tipo cuña (funcionamiento por rozamiento) con rosca externa. Soporta importantes cargas gracias al funcionamiento por rozamiento.

【VERSATILIDAD】 Indicado para realizar anclajes muy variados, como estanterías, soportes de tuberías, mobiliario urbano, vallas, barandillas, balcones y fijaciones en general.

【MATERIALES DE USO】 Recomendado para la instalación de cargas altas. Recomendado para su instalación en hormigón no fisurado y/o hormigón armado. (Hormigón de calidad C20/25 a C50/60 no fisurado). Válido para dos profundidades de instalación y para cargas estáticas o cuasi-estáticas.

【FABRICACIÓN DE CALIDAD】 Fabricado con acero al carbono estampado y recubrimiento cincado (apto para uso en condiciones interiores sin condensación (categoría C1 según la norma ISO 9223), por un periodo de 50 años).

【DIFERENTES MEDIDAS】 Variedad de longitudes y diámetros, desde M6 x 45 mm. a M24 x 260 mm.

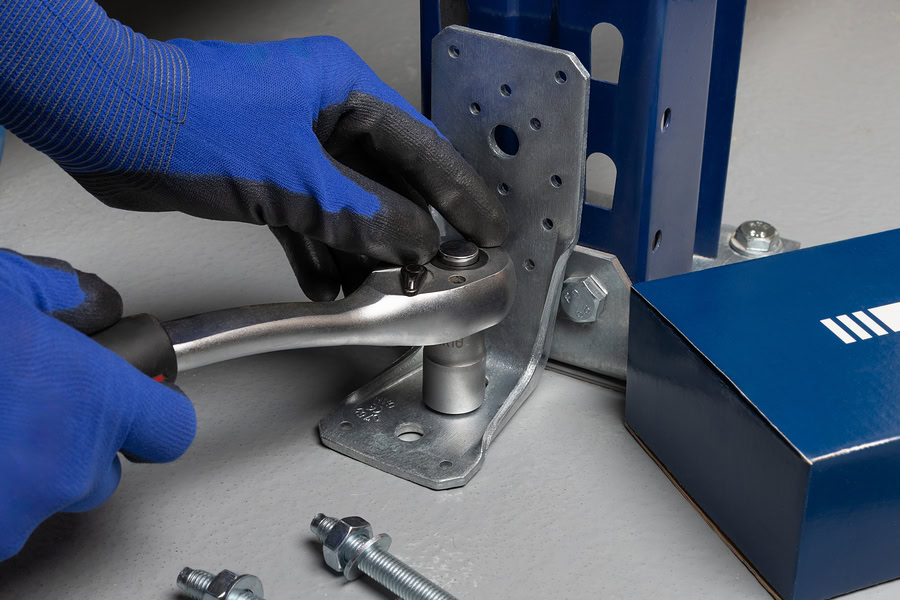

  • Fijación de estanterías
  • Estructuras de acero
  • Protectores
  • Mobiliario urbano
  • Maquinaría
  • Estructuras de madera
  • Antenas

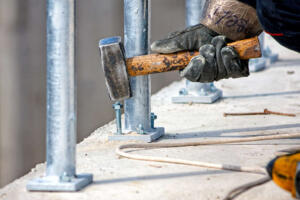

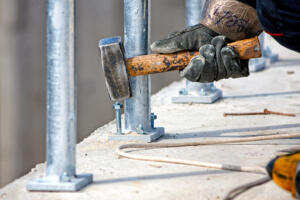

  • Barandillas de balcón
  • Barandillas de carretera
  • Barandillas de madera
  • Barandillas de playa
MTA - Anclaje macho para cargas altas.
MTA - Anclaje macho para cargas altas.

Instrucciones de instalación - MTA - Anclaje macho para cargas altas.

Hormigón

Hormigón

Hormigón armado

Hormigón armado

Piedra

Piedra

  • Blister
  • Caja con ventana
Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
AM06045 M6 x 45 Ø6 42,307 200 1.200 8423533008701
L - Longitud 45
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 40
hnom - Profundidad mín. del anclaje 35
tfix - Espesor máx. a fijar 1
Distancia min. al borde "A" 40
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 25
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 75
Extracción hormigón no-fisurado 298
AM06055 M6 x 55 Ø6 45,923 200 1.200 8423533034632
L - Longitud 55
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 40
hnom - Profundidad mín. del anclaje 35
tfix - Espesor máx. a fijar 11
Distancia min. al borde "A" 40
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 25
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 75
Extracción hormigón no-fisurado 298
AM06060 M6 x 60 Ø6 45,500 200 1.200 8423533008800
L - Longitud 60
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 2
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06065 M6 x 65 Ø6 46,057 200 1.200 8423533532626
L - Longitud 65
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 7
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06070 M6 x 70 Ø6 47,243 200 1.200 8423533008909
L - Longitud 70
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 12
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06080 M6 x 80 Ø6 48,525 200 1.200 8423533009005
L - Longitud 80
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 22
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06085 M6 x 85 Ø6 50,595 200 1.200 8423533034649
L - Longitud 85
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 27
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06090 M6 x 90 Ø6 51,184 200 1.200 8423533009104
L - Longitud 90
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 32
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06100 M6 x 100 Ø6 53,332 200 800 8423533009203
L - Longitud 100
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 42
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06110 M6 x 110 Ø6 58,184 200 800 8423533009302
L - Longitud 110
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 52
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06120 M6 x 120 Ø6 61,390 100 600 8423533009401
L - Longitud 120
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 62
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06130 M6 x 130 Ø6 61,608 100 600 8423533009500
L - Longitud 130
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 72
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06140 M6 x 140 Ø6 78,037 100 600 8423533009609
L - Longitud 140
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 82
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06150 M6 x 150 Ø6 87,506 100 600 8423533009708
L - Longitud 150
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 92
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06160 M6 x 160 Ø6 91,617 100 400 8423533009807
L - Longitud 160
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 102
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06170 M6 x 170 Ø6 115,033 100 400 8423533009906
L - Longitud 170
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 112
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM06180 M6 x 180 Ø6 121,857 100 300 8423533010001
L - Longitud 180
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 122
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
AM08050 M8 x 50 Ø8 54,070 100 800 8423533010100
L - Longitud 50
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 40
hnom - Profundidad mín. del anclaje 35
tfix - Espesor máx. a fijar 4
Distancia min. al borde "A" 40
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 263
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 23
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 75
Extracción hormigón no-fisurado 263
AM08060 M8 x 60 Ø8 54,996 100 800 8423533010209
L - Longitud 60
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 50
hnom - Profundidad mín. del anclaje 47
tfix - Espesor máx. a fijar 3
Distancia min. al borde "A" 53
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 494
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 35
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 485
AM08065 M8 x 65 Ø8 57,337 100 600 8423533034663
L - Longitud 65
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 50
hnom - Profundidad mín. del anclaje 47
tfix - Espesor máx. a fijar 8
Distancia min. al borde "A" 53
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 494
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 35
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 485
AM08075 M8 x 75 Ø8 58,437 100 600 8423533010308
L - Longitud 75
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
AM08090 M8 x 90 Ø8 63,577 100 600 8423533010407
L - Longitud 90
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 20
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
AM08115 M8 x 115 Ø8 77,030 100 400 8423533010506
L - Longitud 115
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 45
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
AM08120 M8 x 120 Ø8 78,503 100 400 8423533071903
L - Longitud 120
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 50
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
AM08130 M8 x 130 Ø8 90,327 100 400 8423533010605
L - Longitud 130
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 60
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
AM08155 M8 x 155 Ø8 156,360 100 200 8423533010704
L - Longitud 155
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 85
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
AM10065 M10 x 65 Ø10 82,440 100 400 8423533034670
L - Longitud 65
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 52
tfix - Espesor máx. a fijar 1
Distancia min. al borde "A" 60
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 604
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 604
AM10070 M10 x 70 Ø10 77,570 100 400 8423533010803
L - Longitud 70
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 54
tfix - Espesor máx. a fijar 3
Distancia min. al borde "A" 63
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 650
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 42
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 125
Extracción hormigón no-fisurado 650
AM10080 M10 x 80 Ø10 82,787 100 400 8423533035325
L - Longitud 80
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 54
tfix - Espesor máx. a fijar 13
Distancia min. al borde "A" 63
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 667
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 42
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 125
Extracción hormigón no-fisurado 667
AM10090 M10 x 90 Ø10 86,407 100 400 8423533010902
L - Longitud 90
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10100 M10 x 100 Ø10 95,437 100 400 8423533023742
L - Longitud 100
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 20
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10120 M10 x 120 Ø10 103,643 50 300 8423533011008
L - Longitud 120
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 40
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10140 M10 x 140 Ø10 117,633 50 200 8423533034731
L - Longitud 140
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 60
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10150 M10 x 150 Ø10 132,333 50 200 8423533011107
L - Longitud 150
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 70
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10160 M10 x 160 Ø10 162,054 50 200 8423533034748
L - Longitud 160
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 80
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10170 M10 x 170 Ø10 169,497 50 200 8423533011206
L - Longitud 170
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 90
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10210 M10 x 210 Ø10 234,852 50 150 8423533011305
L - Longitud 210
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 130
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM10230 M10 x 230 Ø10 266,203 50 100 8423533011404
L - Longitud 230
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 150
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
AM12075 M12 x 75 Ø12 118,373 50 300 8423533011503
L - Longitud 75
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 55
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 65
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 673
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 43
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 130
Extracción hormigón no-fisurado 673
AM12080 M12 x 80 Ø12 123,113 50 300 8423533035349
L - Longitud 80
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 62
tfix - Espesor máx. a fijar 3
Distancia min. al borde "A" 75
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 844
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 844
AM12090 M12 x 90 Ø12 127,223 50 200 8423533011602
L - Longitud 90
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 62
tfix - Espesor máx. a fijar 13
Distancia min. al borde "A" 75
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 844
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 844
AM12100 M12 x 100 Ø12 131,380 50 200 8423533532664
L - Longitud 100
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 8
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12110 M12 x 110 Ø12 134,106 50 200 8423533011701
L - Longitud 110
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 18
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12120 M12 x 120 Ø12 155,346 50 200 8423533532688
L - Longitud 120
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 28
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12140 M12 x 140 Ø12 173,509 50 200 8423533011800
L - Longitud 140
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 48
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12160 M12 x 160 Ø12 202,483 50 100 8423533011909
L - Longitud 160
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 68
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12180 M12 x 180 Ø12 235,183 50 150 8423533012005
L - Longitud 180
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 88
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12220 M12 x 220 Ø12 308,550 50 100 8423533012104
L - Longitud 220
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 128
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM12250 M12 x 250 Ø12 375,125 25 50 8423533012203
L - Longitud 250
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 158
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
AM14080 M14 x 80 Ø14 226,865 50 200 8423533012302
L - Longitud 80
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 59
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 65
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 650
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 42
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 130
Extracción hormigón no-fisurado 650
AM14100 M14 x 100 Ø14 260,416 50 100 8423533012401
L - Longitud 100
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 69
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 95
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 1637
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 125
hef - Profundidad efectiva 62
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 190
Extracción hormigón no-fisurado 1166
AM14120 M14 x 120 Ø14 292,053 25 100 8423533012500
L - Longitud 120
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 100
hnom - Profundidad mín. del anclaje 91
tfix - Espesor máx. a fijar 12
Distancia min. al borde "A" 113
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 1637
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 150
hef - Profundidad efectiva 75
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 225
Extracción hormigón no-fisurado 1551
AM14145 M14 x 145 Ø14 348,997 25 100 8423533012609
L - Longitud 145
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 100
hnom - Profundidad mín. del anclaje 91
tfix - Espesor máx. a fijar 37
Distancia min. al borde "A" 113
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 1637
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 150
hef - Profundidad efectiva 75
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 225
Extracción hormigón no-fisurado 1551
AM14170 M14 x 170 Ø14 379,640 25 100 8423533012708
L - Longitud 170
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 100
hnom - Profundidad mín. del anclaje 91
tfix - Espesor máx. a fijar 62
Distancia min. al borde "A" 113
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 1637
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 150
hef - Profundidad efectiva 75
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 225
Extracción hormigón no-fisurado 1551
AM14220 M14 x 220 Ø14 506,187 25 75 8423533012807
L - Longitud 220
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 100
hnom - Profundidad mín. del anclaje 91
tfix - Espesor máx. a fijar 112
Distancia min. al borde "A" 113
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 1637
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 150
hef - Profundidad efectiva 75
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 225
Extracción hormigón no-fisurado 1551
AM14250 M14 x 250 Ø14 555,363 25 50 8423533012906
L - Longitud 250
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 100
hnom - Profundidad mín. del anclaje 91
tfix - Espesor máx. a fijar 142
Distancia min. al borde "A" 113
SW - Llave de instalación 22
Cizalladura hormigón no-fisurado 1637
Mº - M M14
df - Ø Elemento a fijar 16
hmin - Espesor mín. material base 150
hef - Profundidad efectiva 75
Tins - Par de apriete (Nm) 90
Distancia min. entre ejes "B" 225
Extracción hormigón no-fisurado 1551
AM16090 M16 x 90 Ø16 282,157 25 150 8423533013002
L - Longitud 90
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 69
tfix - Espesor máx. a fijar 4
Distancia min. al borde "A" 75
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 819
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 49
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 819
AM16110 M16 x 110 Ø16 285,233 25 150 8423533532718
L - Longitud 110
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 69
tfix - Espesor máx. a fijar 7
Distancia min. al borde "A" 75
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 49
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 1838
AM16125 M16 x 125 Ø16 291,967 25 100 8423533013101
L - Longitud 125
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 104
tfix - Espesor máx. a fijar 3
Distancia min. al borde "A" 126
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 168
hef - Profundidad efectiva 84
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 252
Extracción hormigón no-fisurado 1838
AM16145 M16 x 145 Ø16 313,050 25 100 8423533013200
L - Longitud 145
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 104
tfix - Espesor máx. a fijar 23
Distancia min. al borde "A" 126
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 168
hef - Profundidad efectiva 84
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 252
Extracción hormigón no-fisurado 1838
AM16170 M16 x 170 Ø16 391,047 25 50 8423533013309
L - Longitud 170
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 104
tfix - Espesor máx. a fijar 48
Distancia min. al borde "A" 126
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 168
hef - Profundidad efectiva 84
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 252
Extracción hormigón no-fisurado 1838
AM16220 M16 x 220 Ø16 474,430 25 50 8423533013408
L - Longitud 220
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 104
tfix - Espesor máx. a fijar 98
Distancia min. al borde "A" 126
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 168
hef - Profundidad efectiva 84
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 252
Extracción hormigón no-fisurado 1838
AM16250 M16 x 250 Ø16 608,997 25 50 8423533013507
L - Longitud 250
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 104
tfix - Espesor máx. a fijar 128
Distancia min. al borde "A" 126
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 168
hef - Profundidad efectiva 84
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 252
Extracción hormigón no-fisurado 1838
AM16280 M16 x 280 Ø16 662,910 25 50 8423533013606
L - Longitud 280
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 104
tfix - Espesor máx. a fijar 158
Distancia min. al borde "A" 126
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2237
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 168
hef - Profundidad efectiva 84
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 252
Extracción hormigón no-fisurado 1838
AM20120 M20 x 120 Ø20 480,743 20 40 8423533013705
L - Longitud 120
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 93
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 110
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 2857
Mº - M M20
df - Ø Elemento a fijar 22
hmin - Espesor mín. material base 145
hef - Profundidad efectiva 71
Tins - Par de apriete (Nm) 240
Distancia min. entre ejes "B" 225
Extracción hormigón no-fisurado 1429
AM20170 M20 x 170 Ø20 576,473 20 40 8423533013804
L - Longitud 170
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 135
hnom - Profundidad mín. del anclaje 125
tfix - Espesor máx. a fijar 23
Distancia min. al borde "A" 155
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 3279
Mº - M M20
df - Ø Elemento a fijar 22
hmin - Espesor mín. material base 206
hef - Profundidad efectiva 103
Tins - Par de apriete (Nm) 240
Distancia min. entre ejes "B" 309
Extracción hormigón no-fisurado 2496
AM20220 M20 x 220 Ø20 732,390 20 40 8423533013903
L - Longitud 220
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 135
hnom - Profundidad mín. del anclaje 125
tfix - Espesor máx. a fijar 73
Distancia min. al borde "A" 155
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 3279
Mº - M M20
df - Ø Elemento a fijar 22
hmin - Espesor mín. material base 206
hef - Profundidad efectiva 103
Tins - Par de apriete (Nm) 240
Distancia min. entre ejes "B" 309
Extracción hormigón no-fisurado 2496
AM20270 M20 x 270 Ø20 980,963 20 40 8423533014009
L - Longitud 270
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 135
hnom - Profundidad mín. del anclaje 125
tfix - Espesor máx. a fijar 123
Distancia min. al borde "A" 155
SW - Llave de instalación 30
Cizalladura hormigón no-fisurado 3279
Mº - M M20
df - Ø Elemento a fijar 22
hmin - Espesor mín. material base 206
hef - Profundidad efectiva 103
Tins - Par de apriete (Nm) 240
Distancia min. entre ejes "B" 309
Extracción hormigón no-fisurado 2496
AM24180 M24 x 180 Ø24 1.636,023 10 20 8423533082206
L - Longitud 180
d0 - Ø Broca 24
h1 - Profundidad mín. de taladro 155
hnom - Profundidad mín. del anclaje 143
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 200
SW - Llave de instalación 36
Cizalladura hormigón no-fisurado 4934
Mº - M M24
df - Ø Elemento a fijar 26
hmin - Espesor mín. material base 250
hef - Profundidad efectiva 125
Tins - Par de apriete (Nm) 250
Distancia min. entre ejes "B" 400
Extracción hormigón no-fisurado 2023
AM24260 M24 x 260 Ø24 2.072,150 10 20 8423533082305
L - Longitud 260
d0 - Ø Broca 24
h1 - Profundidad mín. de taladro 155
hnom - Profundidad mín. del anclaje 143
tfix - Espesor máx. a fijar 80
Distancia min. al borde "A" 200
SW - Llave de instalación 36
Cizalladura hormigón no-fisurado 4934
Mº - M M24
df - Ø Elemento a fijar 26
hmin - Espesor mín. material base 250
hef - Profundidad efectiva 125
Tins - Par de apriete (Nm) 250
Distancia min. entre ejes "B" 400
Extracción hormigón no-fisurado 2023
BZAM06060 M6 x 60 Ø6 3,598 2 20 8423533421968
L - Longitud 60
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 2
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
BZAM06080 M6 x 80 Ø6 3,598 2 20 8423533421975
L - Longitud 80
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 22
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
BZAM08050 M8 x 50 Ø8 3,598 2 15 8423533421982
L - Longitud 50
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 40
hnom - Profundidad mín. del anclaje 35
tfix - Espesor máx. a fijar 4
Distancia min. al borde "A" 40
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 263
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 23
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 75
Extracción hormigón no-fisurado 263
BZAM08075 M8 x 75 Ø8 3,598 2 15 8423533421999
L - Longitud 75
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
BZAM08090 M8 x 90 Ø8 3,598 2 15 8423533422002
L - Longitud 90
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 20
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
BZAM10070 M10 x 70 Ø10 3,598 2 12 8423533422019
L - Longitud 70
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 54
tfix - Espesor máx. a fijar 3
Distancia min. al borde "A" 63
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 650
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 42
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 125
Extracción hormigón no-fisurado 650
BZAM10090 M10 x 90 Ø10 3,598 2 12 8423533422026
L - Longitud 90
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
BZAM10120 M10 x 120 Ø10 3,598 2 12 8423533422033
L - Longitud 120
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 40
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
BZAM12090 M12 x 90 Ø12 3,598 2 10 8423533422040
L - Longitud 90
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 62
tfix - Espesor máx. a fijar 13
Distancia min. al borde "A" 75
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 844
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 844
BZAM12110 M12 x 110 Ø12 3,598 2 10 8423533422057
L - Longitud 110
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 18
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
BZAM12140 M12 x 140 Ø12 3,598 2 10 8423533422064
L - Longitud 140
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 48
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251
VAM06060 M6 x 60 Ø6 10,018 20 8 8423533753922
L - Longitud 60
d0 - Ø Broca 6
h1 - Profundidad mín. de taladro 55
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 2
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 297
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 7
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 385
VAM08075 M8 x 75 Ø8 8,380 12 8 8423533753939
L - Longitud 75
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 5
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
VAM08090 M8 x 90 Ø8 8,909 12 8 8423533753946
L - Longitud 90
d0 - Ø Broca 8
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 20
Distancia min. al borde "A" 72
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 542
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 48
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 144
Extracción hormigón no-fisurado 676
VAM10070 M10 x 70 Ø10 5,621 6 8 8423533753953
L - Longitud 70
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 54
tfix - Espesor máx. a fijar 3
Distancia min. al borde "A" 63
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 650
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 42
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 125
Extracción hormigón no-fisurado 650
VAM10090 M10 x 90 Ø10 6,228 6 8 8423533753960
L - Longitud 90
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 10
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
VAM10120 M10 x 120 Ø10 7,403 6 8 8423533753977
L - Longitud 120
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 67
tfix - Espesor máx. a fijar 40
Distancia min. al borde "A" 83
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 856
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 35
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 922
VAM12090 M12 x 90 Ø12 9,085 6 8 8423533753984
L - Longitud 90
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 62
tfix - Espesor máx. a fijar 13
Distancia min. al borde "A" 75
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 844
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 844
VAM12110 M12 x 110 Ø12 9,494 6 8 8423533753991
L - Longitud 110
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 85
hnom - Profundidad mín. del anclaje 77
tfix - Espesor máx. a fijar 18
Distancia min. al borde "A" 98
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1200
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 130
hef - Profundidad efectiva 65
Tins - Par de apriete (Nm) 60
Distancia min. entre ejes "B" 195
Extracción hormigón no-fisurado 1251

name

address

city (state)

postcode

telephone

email

web

Solicita más información

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.

Política de Cookies

Técnicas Expansivas SL (CIF B-26220491) utiliza cookies propias y para mejorar nuestros servicios web. Puede obtener más información en nuestra Política de Cookies.

  • PHP
    • PHPSESSID
    • language
  • Google Analytics
    • _ga
    • _gat
    • _gid
    • __utma
    • __utmb
    • __utmc
    • __utmz
  • Double Click
    • _drt_
    • IDE
  • Google
    • 1P_JAR
    • CONSENT
    • DV
    • NID
  • Twitter
    • _twitter_sess
    • ct0
    • eu_cn
    • lang
    • gt
    • guest_id
    • personalization_id
    • syndication_guest_id
  • Youtube
    • GPS
    • PREF
    • VISITOR_INFO1_LIVE
    • YSC
  • Open Street Map
    • _osm_totp_token
Aceptar Más información
