HI-TO - Anclaje antigiro para cargas altas.
HI-TO - Anclaje antigiro para cargas altas.
HI-TO - Anclaje antigiro para cargas altas.

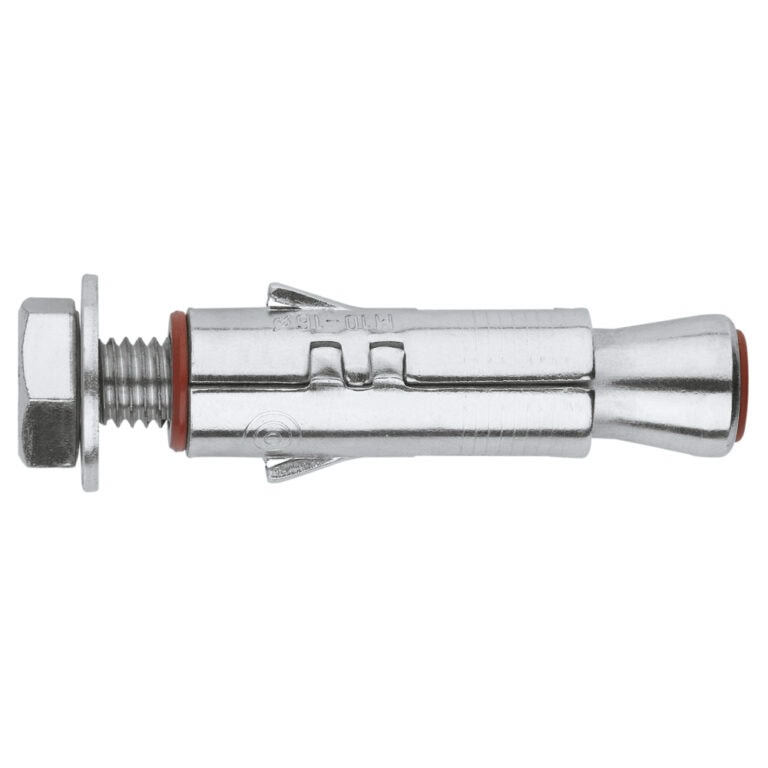

Fijaciones metálicas - HI-TO

HI-TO

Anclaje antigiro para cargas altas. Tornillo 8.8.

  • Aparatos de Aire Acondicionado
  • Antenas
  • Mobiliario urbano
  • Barandillas
  • Barandillas de balcón
  • Barandillas de carretera
  • Barandillas de madera
  • Carpas

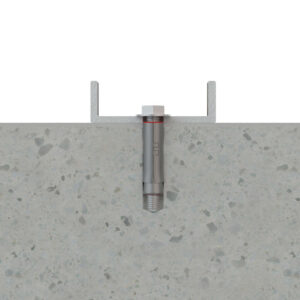

Instrucciones de instalación - HI-TO - Anclaje antigiro para cargas altas.

Hormigón armado

Hormigón armado

Hormigón

Hormigón

Piedra

Piedra

Ladrillo macizo

Ladrillo macizo

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
AHITO0645 M6 x 45 Ø12 115,805 100 600 8423533603869
L - Longitud 45
d0 - Ø Broca 12
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 45
tfix - Espesor máx. a fijar 8
Distancia min. al borde "A" 45
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 392
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 30
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 90
Extracción hormigón no-fisurado 41
AHITO0855 M8 x 55 Ø14 142,440 50 300 8423533603906
L - Longitud 55
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 65
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 15
Distancia min. al borde "A" 55
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 494
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 35
Tins - Par de apriete (Nm) 20
Distancia min. entre ejes "B" 105
Extracción hormigón no-fisurado 163
AHITO1065 M10 x 65 Ø16 201,297 50 200 8423533603975
L - Longitud 65
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 75
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 23
Distancia min. al borde "A" 70
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 721
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 45
Tins - Par de apriete (Nm) 40
Distancia min. entre ejes "B" 135
Extracción hormigón no-fisurado 237
AHITO1275 M12 x 75 Ø20 306,450 25 100 8423533604026
L - Longitud 75
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 90
hnom - Profundidad mín. del anclaje 70
tfix - Espesor máx. a fijar 30
Distancia min. al borde "A" 85
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1841
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 110
hef - Profundidad efectiva 55
Tins - Par de apriete (Nm) 65
Distancia min. entre ejes "B" 165
Extracción hormigón no-fisurado 332
AHITO1690 M16 x 90 Ø24 568,107 10 40 8423533604118
L - Longitud 90
d0 - Ø Broca 24
h1 - Profundidad mín. de taladro 105
hnom - Profundidad mín. del anclaje 100
tfix - Espesor máx. a fijar 17
Distancia min. al borde "A" 105
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2797
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 140
hef - Profundidad efectiva 70
Tins - Par de apriete (Nm) 150
Distancia min. entre ejes "B" 210
Extracción hormigón no-fisurado 424
