Fijaciones metálicas - AC-TO

AC-TO

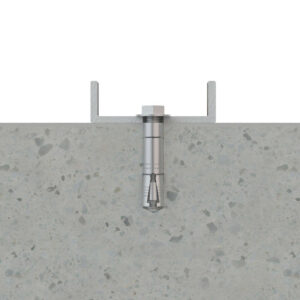

Anclaje de acero con aletas para cargas altas. Tornillo 6.8.

  • Aparatos de Aire Acondicionado
  • Antenas
  • Mobiliario urbano
  • Barandillas
  • Barandillas de balcón
  • Barandillas de carretera
  • Barandillas de madera
  • Carpas

Instrucciones de instalación - AC-TO - Anclaje de acero con aletas para cargas altas.

Hormigón armado

Hormigón armado

Hormigón

Hormigón

Piedra

Piedra

Ladrillo macizo

Ladrillo macizo

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
AACTO06 M6 x 40 Ø10 56,340 50 600 8423533594556
L - Longitud 40
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 45
hnom - Profundidad mín. del anclaje 40
tfix - Espesor máx. a fijar 8
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Cizalladura hormigón no-fisurado 351
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 120
Extracción hormigón no-fisurado 92
Medida tornillo 50
AACTO08 M8 x 50 Ø14 101,607 50 300 8423533594563
L - Longitud 50
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 50
tfix - Espesor máx. a fijar 8
Distancia min. al borde "A" 75
SW - Llave de instalación 13
Cizalladura hormigón no-fisurado 640
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Tins - Par de apriete (Nm) 25
Distancia min. entre ejes "B" 150
Extracción hormigón no-fisurado 98
Medida tornillo 60
AACTO10 M10 x 60 Ø16 143,240 50 200 8423533594570
L - Longitud 60
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 60
tfix - Espesor máx. a fijar 8
Distancia min. al borde "A" 90
SW - Llave de instalación 17
Cizalladura hormigón no-fisurado 1014
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Tins - Par de apriete (Nm) 50
Distancia min. entre ejes "B" 180
Extracción hormigón no-fisurado 441
Medida tornillo 70
AACTO12 M12 x 80 Ø20 274,213 25 100 8423533594587
L - Longitud 80
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 90
hnom - Profundidad mín. del anclaje 80
tfix - Espesor máx. a fijar 18
Distancia min. al borde "A" 120
SW - Llave de instalación 19
Cizalladura hormigón no-fisurado 1473
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 160
hef - Profundidad efectiva 80
Tins - Par de apriete (Nm) 85
Distancia min. entre ejes "B" 240
Extracción hormigón no-fisurado 571
Medida tornillo 100
AACTO16 M16 x 125 Ø25 644,123 10 30 8423533594594
L - Longitud 100
d0 - Ø Broca 25
h1 - Profundidad mín. de taladro 110
hnom - Profundidad mín. del anclaje 100
tfix - Espesor máx. a fijar 17
Distancia min. al borde "A" 150
SW - Llave de instalación 24
Cizalladura hormigón no-fisurado 2744
Mº - M M16
df - Ø Elemento a fijar 18
hmin - Espesor mín. material base 200
hef - Profundidad efectiva 100
Tins - Par de apriete (Nm) 120
Distancia min. entre ejes "B" 300
Extracción hormigón no-fisurado 698
Medida tornillo 120
