AC-GA - Anclaje de acero con aletas para cargas altas.
AC-GA - Anclaje de acero con aletas para cargas altas.
AC-GA - Anclaje de acero con aletas para cargas altas.

Fijaciones metálicas - AC-GA

AC-GA

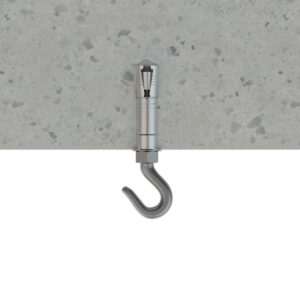

Anclaje de acero con aletas para cargas altas. Gancho.

  • Carpas
  • Carteles
  • Pancartas

Instrucciones de instalación - AC-GA - Anclaje de acero con aletas para cargas altas.

Hormigón armado

Hormigón armado

Hormigón

Hormigón

Piedra

Piedra

Ladrillo macizo

Ladrillo macizo

Código Medida €/100 UDS. Box UDS. Master EAN info. técnica
AACGA06 M6 x 40 Ø10 110,880 50 600 8423533594686
L - Longitud 40
d0 - Ø Broca 10
h1 - Profundidad mín. de taladro 45
hnom - Profundidad mín. del anclaje 40
Tins - Par de apriete (Nm) 10
Distancia min. entre ejes "B" 120
Abertura gancho 10
Mº - M M6
df - Ø Elemento a fijar 7
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 40
Distancia min. al borde "A" 60
SW - Llave de instalación 10
Extracción hormigón no-fisurado 80
AACGA08 M8 x 50 Ø14 154,400 50 300 8423533594693
L - Longitud 50
d0 - Ø Broca 14
h1 - Profundidad mín. de taladro 60
hnom - Profundidad mín. del anclaje 50
Tins - Par de apriete (Nm) 25
Distancia min. entre ejes "B" 150
Abertura gancho 11
Mº - M M8
df - Ø Elemento a fijar 9
hmin - Espesor mín. material base 100
hef - Profundidad efectiva 50
Distancia min. al borde "A" 75
SW - Llave de instalación 13
Extracción hormigón no-fisurado 98
AACGA10 M10 x 60 Ø16 233,967 50 100 8423533594709
L - Longitud 60
d0 - Ø Broca 16
h1 - Profundidad mín. de taladro 70
hnom - Profundidad mín. del anclaje 60
Tins - Par de apriete (Nm) 50
Distancia min. entre ejes "B" 180
Abertura gancho 14
Mº - M M10
df - Ø Elemento a fijar 12
hmin - Espesor mín. material base 120
hef - Profundidad efectiva 60
Distancia min. al borde "A" 90
SW - Llave de instalación 17
Extracción hormigón no-fisurado 243
AACGA12 M12 x 80 Ø20 405,437 25 50 8423533594716
L - Longitud 80
d0 - Ø Broca 20
h1 - Profundidad mín. de taladro 90
hnom - Profundidad mín. del anclaje 80
Tins - Par de apriete (Nm) 85
Distancia min. entre ejes "B" 240
Abertura gancho 18
Mº - M M12
df - Ø Elemento a fijar 14
hmin - Espesor mín. material base 160
hef - Profundidad efectiva 80
Distancia min. al borde "A" 120
SW - Llave de instalación 19
Extracción hormigón no-fisurado 396
