Anclaje camisa antigiro con cabeza plana inoxidable CH-PI

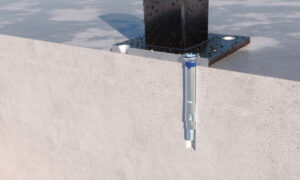

Anclaje tipo camisa con cabeza plana. Para cargas medias en materiales macizos. Funciona mediante expansión mecánica por par controlado. Cuenta con antigiros que impiden que el anclaje rote con el apriete. Homologado ETE Opt.7. Fabricado en acero inoxidable A2.
Ampliar información
> Datos CAD

homologaciones y certificados

+ info
TDDU27BI9317 ETA UN 18 0018 ETA UN 18 0018 SZ6
EKOU23BI9354 HO CE 18 CE 2018 SZ7
CÓDIGOMedidaNº HuellaAPERTURA GANCHOØ OjoUds. CajaUds. MasterboxEANInfo. TécnicaComprar
ACHTPI08CM6 x 45 Ø8410012008423533071750
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación4
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud45
ACHTPI08LM6 x 60 Ø8410012008423533071859
  • tfix - Espesor máx. a fijar20
  • SW - Llave de instalación4
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHTPI10CM8 x 60 Ø1051006008423533071958
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación5
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHTPI10LM8 x 80 Ø1051004008423533072054
  • tfix - Espesor máx. a fijar27
  • SW - Llave de instalación5
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud80
ACHTPI12CM10 x 70 Ø126503008423533072153
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación6
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud70
ACHTPI12LM10 x 100 Ø126503008423533072252
  • tfix - Espesor máx. a fijar32
  • SW - Llave de instalación6
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud100
  • [FUNCIÓN ANTIGIRO] Anclaje antigiro para cargas medias con cabeza plana y principio de funcionamiento por expansión en materiales macizos. Cuenta con varios elementos antigiro (cono, camisa y goma) que permiten que el anclaje no gire cuando se comienza a instalar, facilitando la instalación y garantizando una óptima expansión y rendimiento.

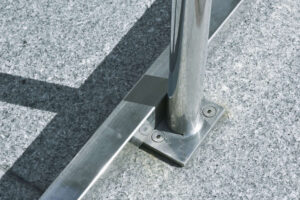

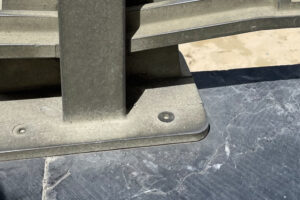

  • [APLICACIONES MUY VARIADAS] Indicado para realizar anclajes seguros en aplicaciones estáticas o cuasi estáticas como la fijación de señales, estanterías, paneles, pórticos, barandillas, toldos, postes de vallas, mobiliario urbano o asientos de cines, teatros y estadios.
  • [HORMIGÓN Y OTROS MATERIALES] Idóneo para fijaciones sobre materiales macizos como hormigón, hormigón armado, piedra o ladrillo macizo.
  • [CALIDAD ASEGURADA] Fabricado en acero inoxidable A2, un material de gran calidad y resistencia que asegura anclajes sólidos y seguros en ambientes interiores o exteriores de baja humedad.
  • [HOMOLOGACIÓN EUROPEA] Diseño patentado por INDEX A PERFECT FIXING y con homologación ETA 18/0018 para usos no estructurales en hormigón.
...
  • Aparatos de Aire Acondicionado
  • Antenas
  • Mobiliario urbano
  • Barandillas
  • Barandillas de balcón
  • Barandillas de carretera
  • Barandillas de madera
  • Carpas
PR11BI12061 CP CH PI CH PI SZ4
PR11BI14696 CP CH PI CH PI SZ4
PR11BI10386 CP CH PI CH PI SZ4
CH-PI
icon book
Fichas Técnicas
FT_CH_es_rev19.pdf
icon security
Homologaciones
ETA_CH_es_rev1.pdf
icon camera
Multimedia
Vídeo
icon table
Declaración de prestaciones
DoP_CH_es_rev2.pdf
¿Cómo puedo comprobar si un anclaje está correctamente instalado?
¿Es posible reapretar un anclaje de expansión a su par nominal una vez instalado?
¿Qué par de instalación debe aplicar a un anclaje?
¿Cuáles son las clases de hormigón existentes?
¿Qué dispositivos de ensayo recomiendan para la realización de ensayos in situ?
¿Qué debo hacer en el caso de que aborte un taladro (por ejemplo, por encontrarme una armadura)?
