Productos / Anclajes / Fijaciones metálicas / CH / CH-GF A2
CH-GF A2
CH-GF A2
Play Video
CH-GF A2
CH-GF A2
video thumbnails placeholder
CH-GF A2
CH-GF A2
Play Video
CH-GF A2
CH-GF A2
video thumbnails placeholder

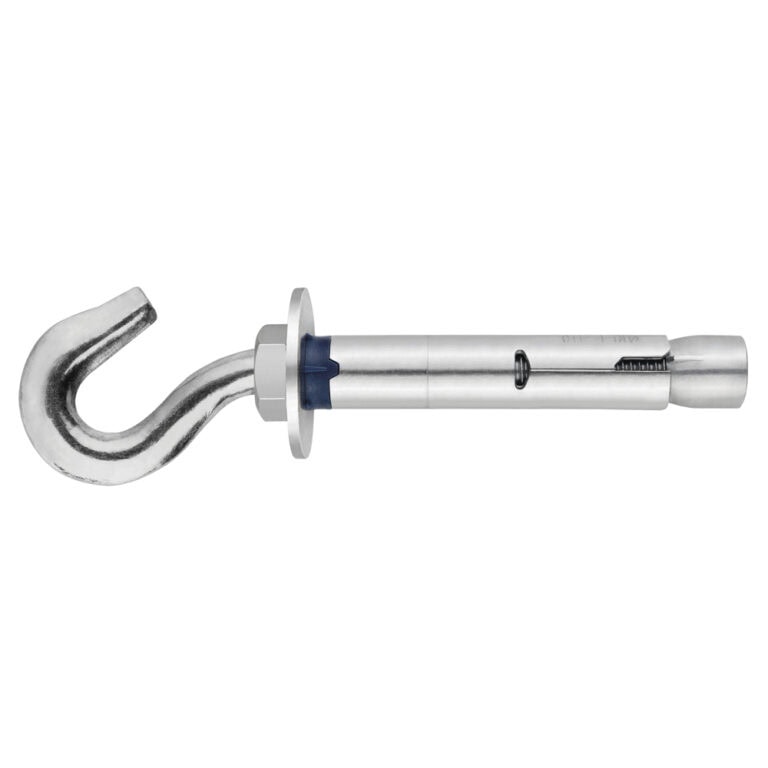

Anclaje camisa antigiro con gancho forjado inooxidable CH-GF A2

Ancaje tipo camisa con gancho forjado, que permite la instalación de cables, vallados o entutorados. Diseñado para fijar elementos de cargas medias en materiales macizos. Anclaje de expansión mecánica por par controlado, con incorpora antigiros que evitan que rote durante el apriete. Fabricado en acero inoxidable A2.
Ampliar información
> Datos CAD
CÓDIGOMedidaNº HuellaAPERTURA GANCHOØ OjoUds. CajaUds. MasterboxEANInfo. TécnicaComprar
ACHGA208CM6 x 45 Ø8101006008423533070548
  • tfix - Espesor máx. a fijar-
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva35
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud45
ACHGA210CM8 x 60 Ø10111004008423533070746
  • tfix - Espesor máx. a fijar-
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva45
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHGA212CM10 x 70 Ø1214502008423533070944
  • tfix - Espesor máx. a fijar-
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva53
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud70
  • [FUNCIÓN ANTIGIRO] Anclaje antigiro para cargas medias con gancho forjado y principio de funcionamiento por expansión en materiales macizos. Cuenta con varios elementos antigiro (cono, camisa y goma) que permiten que el anclaje no gire cuando se comienza a instalar, facilitando la instalación y garantizando una óptima expansión y rendimiento.
  • [APLICACIONES MUY VARIADAS] Indicado para realizar anclajes seguros en aplicaciones estáticas o cuasi estáticas como la fijación de señales, estanterías, paneles, pórticos, barandillas, toldos, postes de vallas, mobiliario urbano o asientos de cines, teatros y estadios. Gracias a su gancho forjado, se puede utilizar para instalar cables, vallados o entutorados una vez instalado.
  • [HORMIGÓN Y OTROS MATERIALES] Idóneo para fijaciones sobre materiales macizos como hormigón, hormigón armado, piedra o ladrillo macizo.
  • [CALIDAD ASEGURADA] Fabricado en acero inoxidable A2, un material de gran calidad y resistencia que asegura anclajes sólidos y seguros en ambientes interiores o exteriores de baja humedad.
  • [HOMOLOGACIÓN EUROPEA] Diseño patentado por INDEX A PERFECT FIXING y con homologación ETA 18/0018 para usos no estructurales en hormigón.
...
  • Carpas
  • Carteles
  • Pancartas
PR17BI10383 CP CH GF A2 CH GF A2 SZ4
CH-GF A2
icon book
Fichas Técnicas
FT_CH_es_rev19.pdf
icon camera
Multimedia
Vídeo
¿Cómo puedo comprobar si un anclaje está correctamente instalado?
¿Es posible reapretar un anclaje de expansión a su par nominal una vez instalado?
¿Qué par de instalación debe aplicar a un anclaje?
¿Cuáles son las clases de hormigón existentes?
¿Qué dispositivos de ensayo recomiendan para la realización de ensayos in situ?
¿Qué debo hacer en el caso de que aborte un taladro (por ejemplo, por encontrarme una armadura)?
