Anclaje camisa antigiro con gancho espiral CH-GE

Anclaje tipo camisa con gancho espiral, que permite la fijación de mallas, cables o cuerdas. Diseñado para fijar elementos de cargas medias en materiales macizos. Funciona mediante expansión mecánica por par controlado. Incorpora antigiros que evitan que rote durante el apriete. Fabricado en acero con recubrimiento zincado.
Ampliar información
> Datos CAD
CÓDIGOMedidaNº HuellaAPERTURA GANCHOØ OjoUds. CajaUds. MasterboxEANInfo. TécnicaComprar
ACHGE10M8 x 60 Ø10252008423533751812

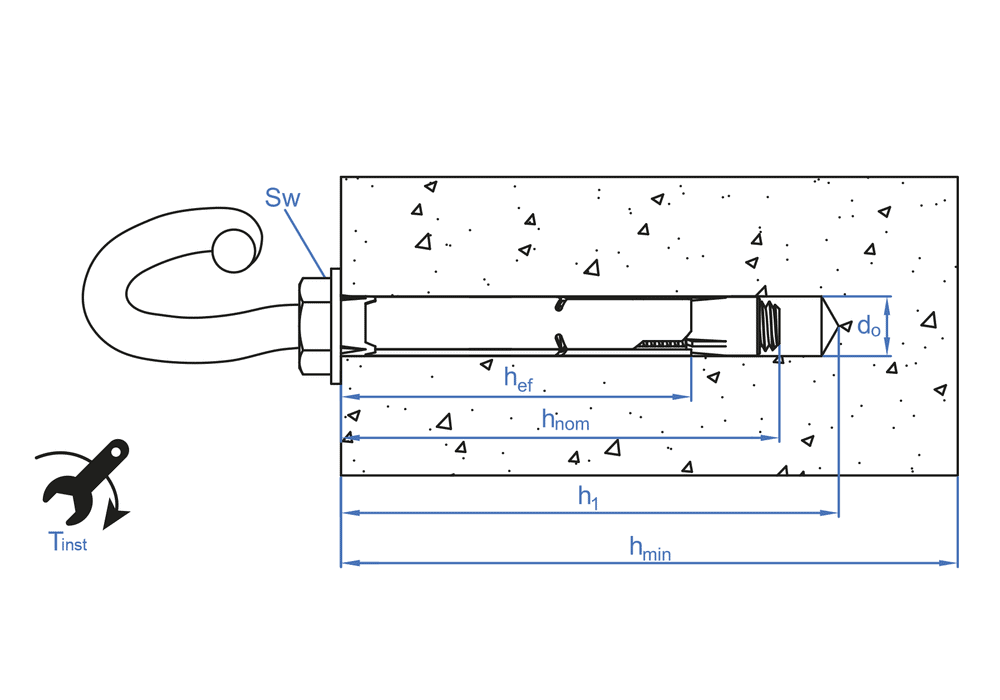

  • tfix - Espesor máx. a fijar-
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva45
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud115
ACHGE12M10 x 70 Ø1215908423533751829
  • tfix - Espesor máx. a fijar-
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva53
  • hnom - Profundidad mín. del anclaje70
  • h1 - Profundidad mín. de taladro80
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud135
  • 【FUNCIÓN ANTIGIRO】 Anclaje antigiro para cargas medias con gancho espiral y principio de funcionamiento por expansión en materiales macizos. Cuenta con varios elementos antigiro (cono, camisa y goma) que permiten que el anclaje no gire cuando se comienza a instalar, facilitando la instalación y garantizando una óptima expansión y rendimiento.
  • 【APLICACIONES MUY VARIADAS】 Indicado para realizar anclajes seguros en aplicaciones estáticas o cuasi estáticas como la fijación de señales, estanterías, paneles, pórticos, barandillas, toldos, postes de vallas, mobiliario urbano o asientos de cines, teatros y estadios.
  • 【HORMIGÓN Y OTROS MATERIALES】 Idóneo para fijaciones sobre materiales macizos como hormigón, hormigón armado, piedra o ladrillo macizo.
  • 【CALIDAD ASEGURADA】 Fabricado en acero con recubrimiento cincado, un material de gran calidad y resistencia que asegura anclajes sólidos y seguros en ambientes interiores o exteriores de baja humedad.
  • 【HOMOLOGACIÓN EUROPEA】 Diseño patentado por INDEX A Perfect Fixing y con homologación ETA 18/0018 para usos no estructurales en hormigón.
...
  • Carpas
  • Carteles
  • Pancartas
PR18BI12055 CP CH GE CH GE SZ4
CH-GE
icon book
Fichas Técnicas
FT_CH_es_rev19.pdf
icon camera
Multimedia
Vídeo
¿Cómo puedo comprobar si un anclaje está correctamente instalado?
¿Es posible reapretar un anclaje de expansión a su par nominal una vez instalado?
¿Qué par de instalación debe aplicar a un anclaje?
¿Cuáles son las clases de hormigón existentes?
¿Qué dispositivos de ensayo recomiendan para la realización de ensayos in situ?
¿Qué debo hacer en el caso de que aborte un taladro (por ejemplo, por encontrarme una armadura)?
