Anclajes de rosca hembra para instalaciones suspendidas

Los anclajes HE están diseñados para la instalación profesional de elementos suspendidos como tuberías, bandejas portacables, conductos de ventilación, falsos techos o sistemas de rociadores contra incendios. Disponibles hasta M20, con múltiples recubrimientos y homologaciones para proyectos donde se requieren mayores capacidades de carga y certificaciones específicas.
Ver toda la gama

¿Por qué elegir los anclajes de rosca hembra HE?

icono proyecto

Una gama diseñada para cubrir más proyectos

Con siete versiones diferentes, tres tipos de recubrimiento y medidas desde M6 hasta M20, la gama HE ofrece la solución adecuada para cualquier instalación suspendida.

icono calidad

Calidad INDEX®
garantizada

Productos homologados de fabricación propia bajo rigurosos controles de calidad, ofreciéndote la seguridad y confianza que buscas. Saber más

icono recubrimientos

Disponible en
tres recubrimientos

Elige la protección adecuada según el ambiente de instalación: Atlantis C3-L, inoxidable A4 y cincado ≥ 5 μm. Saber más

icono variedad metricas

Disponible
hasta M20

La amplia variedad de métricas permite responder a instalaciones donde otros anclajes no llegan, ofreciendo soluciones para aplicaciones de mayor carga.

icono compatible varillas pernos

Compatible con varillas
y pernos métricos

Su rosca hembra admite tanto varillas roscadas como tornillos o pernos de rosca métrica, adaptándose fácilmente a diferentes sistemas de suspensión.

icono facil desmontaje

Fácil desmontaje
y mantenimiento

La varilla roscada o el perno pueden desmontarse sin retirar el anclaje del hormigón, permitiendo reutilizar el mismo punto de fijación en futuras instalaciones.

icono indexcal

Encuéntralos
en INDEXcal

Si utilizas nuestro programa de cálculo de anclajes según los requisitos del Eurocódigo 2, parte 4, puedes comprobar los anclajes que mejor se adecuan a tu proyecto.

Gama de anclajes de rosca hembra

HE-HO

HE-HO

Recubrimiento Cincado. Homologado ETE Opt.7 y para aplicaciones no estructurales
Ver
HE-A4

HE-A4

Recubrimiento Inoxidable A4. Homologado ETE Aplicaciones no estructurales
Ver
HE-CL

HE-CL

Con collarín. Recubrimiento Cincado. Homologado ETE Opt.7 y para aplicaciones no estructurales
Ver
HE-C4

HE-C4

Con collarín. Recubrimiento Inoxidable A4. Homologado ETE Aplicaciones no estructurales

Ver
HE-HC

HE-HC

Versión corta. Recubrimiento Cincado. Homologado ETE Aplicaciones no estructurales
Ver
HE-NO

HE-NO

Recubrimiento Cincado
Ver
HE-NS

HE-NS

Recubrimiento Atlantis C3-L
Ver

Máximas garantías de seguridad y calidad

Los anclajes de rosca hembra están homologados acorde a los estándares más exigentes de la industria, garantizando proyectos seguros y confiables, incluso en aplicaciones críticas o entornos de alto riesgo.

ETA 14/0135

Homologado (ETA 14/0135) para sistemas no estructurales redundantes en hormigón fisurado y no fisurado (C12/15 a C50/60), incluyendo condiciones de exposición a fuego.

ETA 14/0068

Homologado (ETA 14/0068) para aplicaciones estructurales en hormigón no fisurado (C20/25-C50/60).

empresa calidad certificada fm

FM Approved

Homologado FM para instalación de sistemas de rociadores contraincendios.

Resistencia al fuego

Homologado a resistencia a fuego R30‑R120 en hormigón.

VdS CEA 4001

Suitability confirmed for sprinkler system installations in accordance with VdS CEA 4001.

Diseño y geometría del anclaje HE

Rosca interior. El anclaje incorpora una rosca hembra que permite instalar varillas roscadas o pernos métricos y adaptarse a diferentes sistemas de suspensión.
Cono interior. Durante la instalación, el cono interior se desplaza dentro de la camisa y acciona la expansión controlada de las aletas. Este mecanismo crea el bloqueo mecánico del anclaje sobre el hormigón.
Aletas expansivas. Las aletas se expanden de manera uniforme contra las paredes del taladro y aseguran una transmisión óptima de las cargas y una fijación firme y fiable.
Protección. El plástico ubicado en el interior del anclaje evita que el cono se caiga durante la instalación o transporte de la caja.
Identificación grabada. Cada anclaje incorpora el diámetro grabado para identificar de forma rápida la broca y el útil de expansión a utilizar.
Versión con collarín HE‑CL. Evita que el anclaje se introduzca en exceso en el agujero del material base durante la instalación en caso de haber realizado un taladro más profundo del adecuado.

Recubrimientos para una máxima protección

La gama HE está disponible en tres acabados para adaptarse a diferentes niveles de corrosión y condiciones ambientales.

C1 C2 C3 C4 C5
Pictograma RP Zincado Pictograma RP Atlantis C3 H Pictograma material Inoxidable A4
Pictograma apto para aplicación en interiores sin condensación Interiores sin condensación
Pictograma apto para aplicación en interiores con condensación temporal Interiores con condensación temporal
Pictograma apto para aplicación en exteriores en zonas rurales con muy baja contaminación Exteriores en zonas rurales con muy baja contaminación
Pictograma apto para aplicación en exteriores con baja contaminación Exteriores con baja contaminación
Pictograma apto para aplicación en exteriores con concentración moderada de contaminación Exteriores con concentración moderada de contaminación
Pictograma apto para aplicación en áreas costeras Áreas costeras
Pictograma apto para aplicación en exteriores con fuerte contaminación industrial Exteriores con fuerte contaminación industrial
Pictograma apto para aplicación en zonas cercanas a carreteras Zonas cercanas a carreteras
Recubrimiento Atlantis C3‑L: válido para condiciones interiores secas (50 años) o en ambientes exteriores tipo C3 según la norma ISO 9223, por un periodo de 25 años.
Material Inoxidable A4: válido para interior y exterior, en zonas costeras, zonas expuestas a alta contaminación o zonas cercanas a carreteras.

Recubrimiento Cincado: apto para uso en condiciones interiores secas (categoría C1 según la norma ISO 9223), por un periodo de 50 años.

Anclajes de expansión con rosca hembra para elementos estructurales y no estructurales

Los anclajes HE permiten la fijación de sistemas estructurales y no estructurales sobre hormigón.
  • Instalaciones de techos suspendidos.
  • Sistemas de rociadores contraincendios.
  • Sistemas de suspensión para tuberías.
  • Bajantes con varillas.
  • Sistemas de ventilación y/o conductos de aire.
  • Bandejas portacables.
  • Fijación de sistemas estructurales en hormigón no fisurado.
  • Fijación de sistemas no estructurales redundantes en hormigón fisurado.

Accesorios para la instalación de los anclajes hembra

La gama cuenta con brocas específicas y útiles de expansión que garantizan una instalación rápida, sencilla y conforme a las prestaciones certificadas del anclaje.
HE-HO SDS

HE-HO SDS

Anclaje hembra con cono interior para grandes cargas. Broca SDS con tope para HE-HO
Ver
HE-HC SDS

HE-HC SDS

Anclaje hembra con cono interior para grandes cargas. Broca SDS con tope para HE-HC
Ver
EXP

EXP

Anclaje hembra con cono interior para grandes cargas. Expansionador manual para anclajes hembra HE (excepto HE-HC)
Ver
EXP

EXP-C

Anclaje hembra con cono interior para grandes cargas. Expansionador manual para anclajes hembra HE-HC
Ver
EXP-SDS C

EXP-SDS

Anclaje hembra con cono interior para grandes cargas. Expansionador con acople broca SDS para anclajes hembra HE (excepto HE-HC)
Ver
EXP-SDS C

EXP-SDS C

Anclaje hembra con cono interior para grandes cargas. Expansionador con acople broca SDS para anclajes hembra HE-HC
Ver

Guía de instalación del anclaje hembra HE

Para garantizar las prestaciones certificadas del anclaje, sigue la secuencia de instalación indicada para cada modelo en la ficha técnica y utiliza el útil de expansión adecuado.
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
Paso 6

¿Cómo comprobar si el anclaje está correctamente instalado?

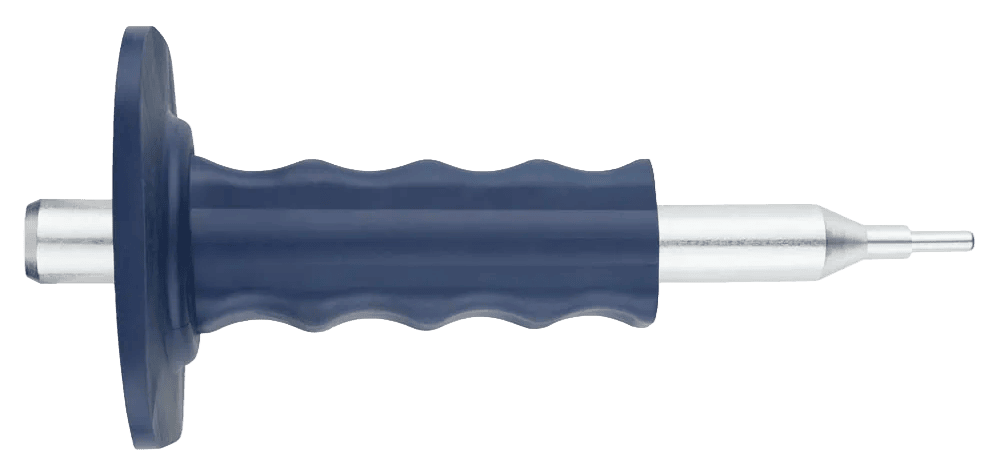

El útil EXP con protector de goma asegura una expansión controlada, uniforme y segura, permitiendo obtener las prestaciones previstas para el anclaje.
exp sin fondo

FAQS

¿Para qué aplicaciones está recomendado un anclaje HE?

Los anclajes HE están indicados para la suspensión de instalaciones sobre hormigón, como tuberías, bandejas portacables, conductos de ventilación, falsos techos o sistemas de rociadores contraincendios. Su diseño con rosca hembra permite instalar fácilmente varillas roscadas o pernos métricos.
La gama HE está disponible desde M6 hasta M20, lo que permite cubrir desde instalaciones ligeras hasta aplicaciones que requieren mayores capacidades de carga.
Sí. Determinados modelos de la gama cuentan con homologación ETA para aplicaciones no estructurales redundantes en hormigón fisurado y no fisurado, además de aplicaciones estructurales en hormigón no fisurado, según el modelo seleccionado.
La gama dispone de homologaciones ETA para aplicaciones estructurales y no estructurales. Además, determinados modelos cuentan con homologación FM para sistemas de rociadores contraincendios y validación según la norma VdS.
Los anclajes HE están disponibles en tres acabados para adaptarse a cada entorno de trabajo. Si la instalación se realiza en interiores, el acabado cincado suele ser suficiente. Para ambientes con una exposición moderada a la corrosión, la versión ATLANTIS C3-L ofrece una protección superior y, en exteriores o entornos altamente corrosivos, se recomienda utilizar la versión inoxidable A4 para maximizar la vida útil de la fijación.
Los modelos con collarín incorporan un tope que evita introducir el anclaje más allá de la profundidad prevista durante la instalación, facilitando una instalación correcta.
La versión HE-HC está indicada para forjados con poco espesor o zonas donde existe una elevada densidad de armaduras, reduciendo el riesgo de interferir con ellas durante el taladrado.
Sí. Una vez desmontada la varilla roscada o el perno, el anclaje permanece instalado en el hormigón y puede volver a utilizarse para una nueva fijación compatible.
Sí. Para garantizar las prestaciones certificadas del anclaje es imprescindible realizar la expansión con el útil específico EXP indicado para cada modelo.

Tanto el HE como el TFF son anclajes con rosca hembra diseñados para la suspensión de instalaciones sobre hormigón, como tuberías, bandejas portacables o sistemas de climatización.

El HE destaca por su amplia disponibilidad de métricas (hasta M20) y sus homologaciones específicas, lo que lo convierte en la solución adecuada para aplicaciones que requieren mayores capacidades de carga o certificaciones concretas, como sistemas de rociadores contraincendios.

El TFF es una alternativa de altas prestaciones para aplicaciones de menor diámetro y puede ser una opción interesante cuando las necesidades de la instalación lo permiten.

En cualquier caso, la elección dependerá de los requisitos técnicos y del presupuesto del proyecto. Nuestro equipo comercial puede ayudarte a seleccionar la solución más adecuada para cada aplicación.
